ヤ マ ハ 発 動 機 株 式 会 社 I M 事 業 部 マ ウ ン タ ー 技 術 部 ソ フ ト 開 発 グ ル ー プ MDOC-SOFT501 52 5/10 図 4 ユ ーティリティの廃棄処理 図 5Ea3269:部品廃棄前負 圧チェックエラー（ユーティリティの場合） 3 3 3 3 . . . . 4 4 4 4 …
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
4/10
3
33
3.
..
.2
22
2
自動運転中
自動運転中自動運転中
自動運転中の
のの
のリセット
リセットリセット
リセットにおける
におけるにおける
における廃棄前負圧確認
廃棄前負圧確認廃棄前負圧確認
廃棄前負圧確認
自動運転中にリセットボタンを押した場合、以下の手順で廃棄前負圧確認を行います。
(1) 部品吸着前に、吸着ヘッドの負圧を記録します。(基板切替後、各ノズル 1 回目のみ記録)
(2) 部品認識後に、吸着ヘッドの負圧を記録します。
ただし、部品認識前にリセットボタンを押した場合、その時の吸着ヘッドの負圧を記録します。
(3) リセットボタンを押します。
(4) 部品廃棄位置（廃棄ボックス、廃棄ステーション、パレット）へ移動完了後に、廃棄ヘッドの負
圧と(1)、(2)で記録した負圧を比較します。
(5) 負圧に差がある場合は、部品が落下したと判断して 「Ea3269:部品廃棄前負圧確認エラー」
を表示し、リセットを中断します。

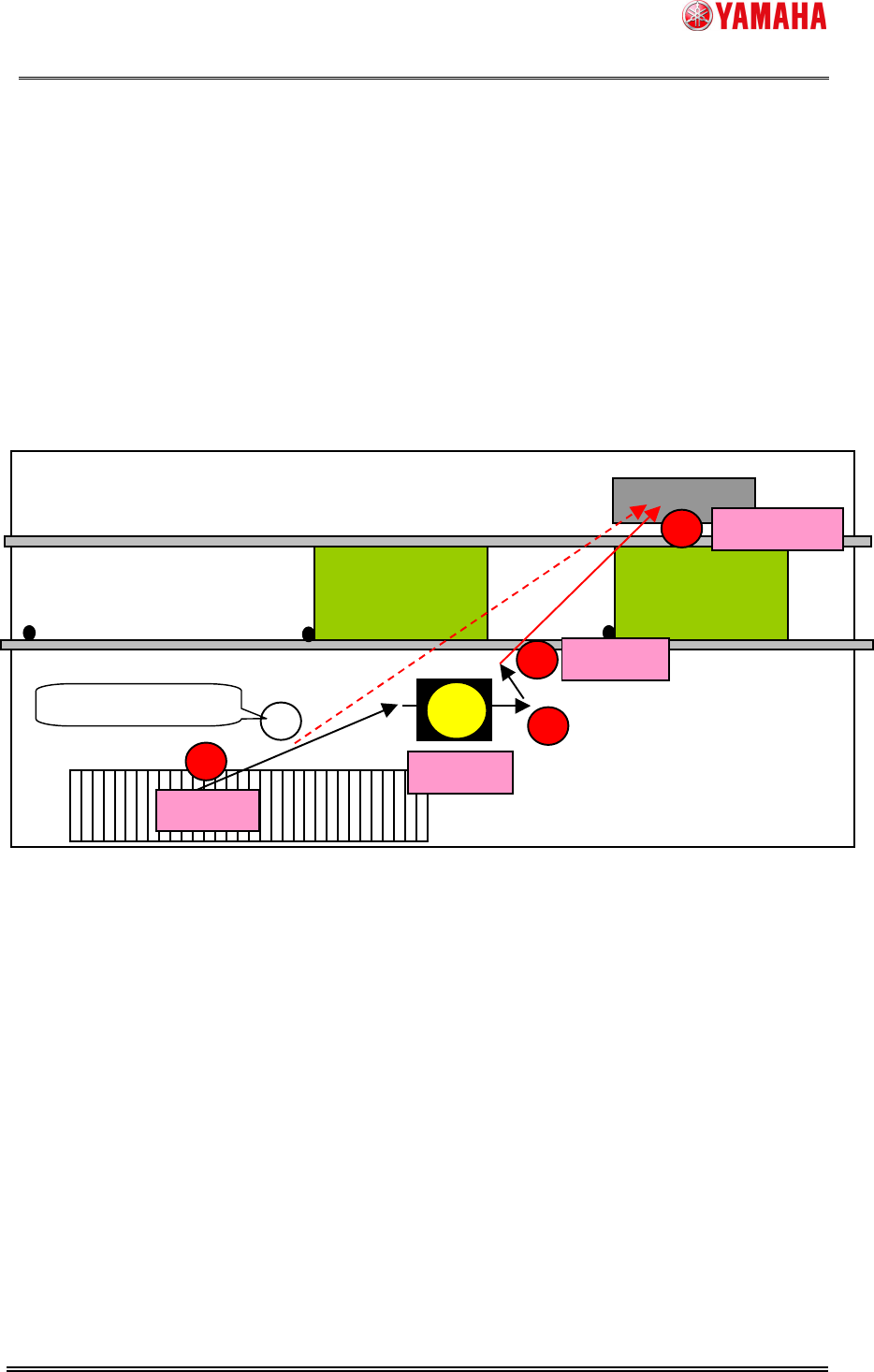

図 3 自動運転中のリセット廃棄処理
3
33
3.
..
.3
33
3
ユーティリティ
ユーティリティユーティリティ
ユーティリティにおける
におけるにおける
における廃棄前負圧確認
廃棄前負圧確認廃棄前負圧確認
廃棄前負圧確認
自動運転中以外でリセットボタンを押した場合や、部品ポチの廃棄ボタンを押した場合、以下の
手順で廃棄前負圧確認を行います。
(1) 部品ポチの吸着ボタンを押します。部品吸着前に、吸着ヘッドの負圧を記録します。(基板切
替後、各ノズル 1 回目のみ記録)
(2) リセットボタン、または部品ポチの廃棄ボタンを押します。その時の吸着ヘッドの負圧を吸着
後負圧として記録します。
(3) 部品廃棄位置（廃棄ボックス、廃棄ステーション）へ移動完了後に、廃棄ヘッドの負圧と(1)、
(2)で記録した負圧を比較します。
(4) 負圧に差がある場合は、部品が落下したと判断して 「Ea3269:部品廃棄前負圧確認エラー」
を表示し、廃棄を中断します。
なお、ユーティリティの場合、エラーメッセージの部品番号には「---」 が表示されます。
実装位置基板
廃棄ボックス
待機位置基板
部品吸着
部品認識
リセット廃棄
カメラ
(2)
(2)(2)
(2)
(4)
(4)(4)
(4)
(1)
(1)(1)
(1)
(3)
(3)(3)
(3)
リセット
(2)
(2)(2)
(2)
認識前にリセットした場合
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
5/10
図 4 ユーティリティの廃棄処理
図 5Ea3269:部品廃棄前負圧チェックエラー（ユーティリティの場合）
3
33
3.
..
.4
44
4
履歴
履歴履歴
履歴
Ea3269:部品廃棄前負圧チェックエラーが発生した場合、エラーログに以下のようなエラー番号
とエラー内容が表示されます。
実装位置基板
廃棄ボックス
待機位置基板
部品吸着
廃棄
カメラ
(2)
(2)(2)
(2)
(3)
(3)(3)
(3)
(1)
(1)(1)
(1)
リセット
or 廃棄
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
6/10
「詳細」列には以下の内容が表示されます。
名称 内容
Table エラーが発生した実装テーブル名
H= エラーメッセージに表示された「ヘッド番号」の値
C= エラーメッセージに表示された「部品番号」の値
BefVac= エラーメッセージに表示された「吸着前負圧」の値
AftVac= エラーメッセージに表示された「吸着後負圧」の値
DmpVac= エラーメッセージに表示された「廃棄前負圧」の値
3
33
3.
..
.5
55
5
部品廃棄前負圧
部品廃棄前負圧部品廃棄前負圧
部品廃棄前負圧チェック
チェックチェック
チェックの
のの
の方法
方法方法
方法
部品廃棄前負圧チェックの方法は以下の通りです。
3
33
3.
..
.5
55
5.1
.1.1
.1 部品廃棄前負圧
部品廃棄前負圧部品廃棄前負圧
部品廃棄前負圧チェック
チェックチェック
チェックで
でで
で使用
使用使用
使用する
するする
する値
値値
値
部品廃棄前負圧チェックでは以下の値を使用します。
表 2 部品廃棄前負圧チェックで使用する値
使用する値 説明
吸着前負圧 部品吸着前に記録したヘッドの負圧値。
この値は、基板切替後、最初の吸着時に記録されます。ただし、下降端吸
着する部品の場合は記録されません。
記録前の場合は、[マシン設定] – [マシンデータ] – [ヘッド] - [吸装着レベ
ル]–[吸着レベル] の値を代用します（図 6）。
吸着後負圧 部品吸着後に記録したヘッドの負圧値。
廃棄前負圧 部品廃棄前の廃棄ヘッドの負圧値。
装着真空圧(%) [部品]–[装着]–[装着 真空圧(%)] の設定値（図 7）。
