ヤ マ ハ 発 動 機 株 式 会 社 I M 事 業 部 マ ウ ン タ ー 技 術 部 ソ フ ト 開 発 グ ル ー プ MDOC-SOFT501 52 6/10 「詳細」列には以下の内 容が表示されます。 名称 内容 Tabl e エラーが発生した実装テー ブル名 H= エラーメッセージに表示され た「ヘッド番号」の値 C= エラーメッセージに表示され た「部品番号」の値 BefVa…
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
5/10

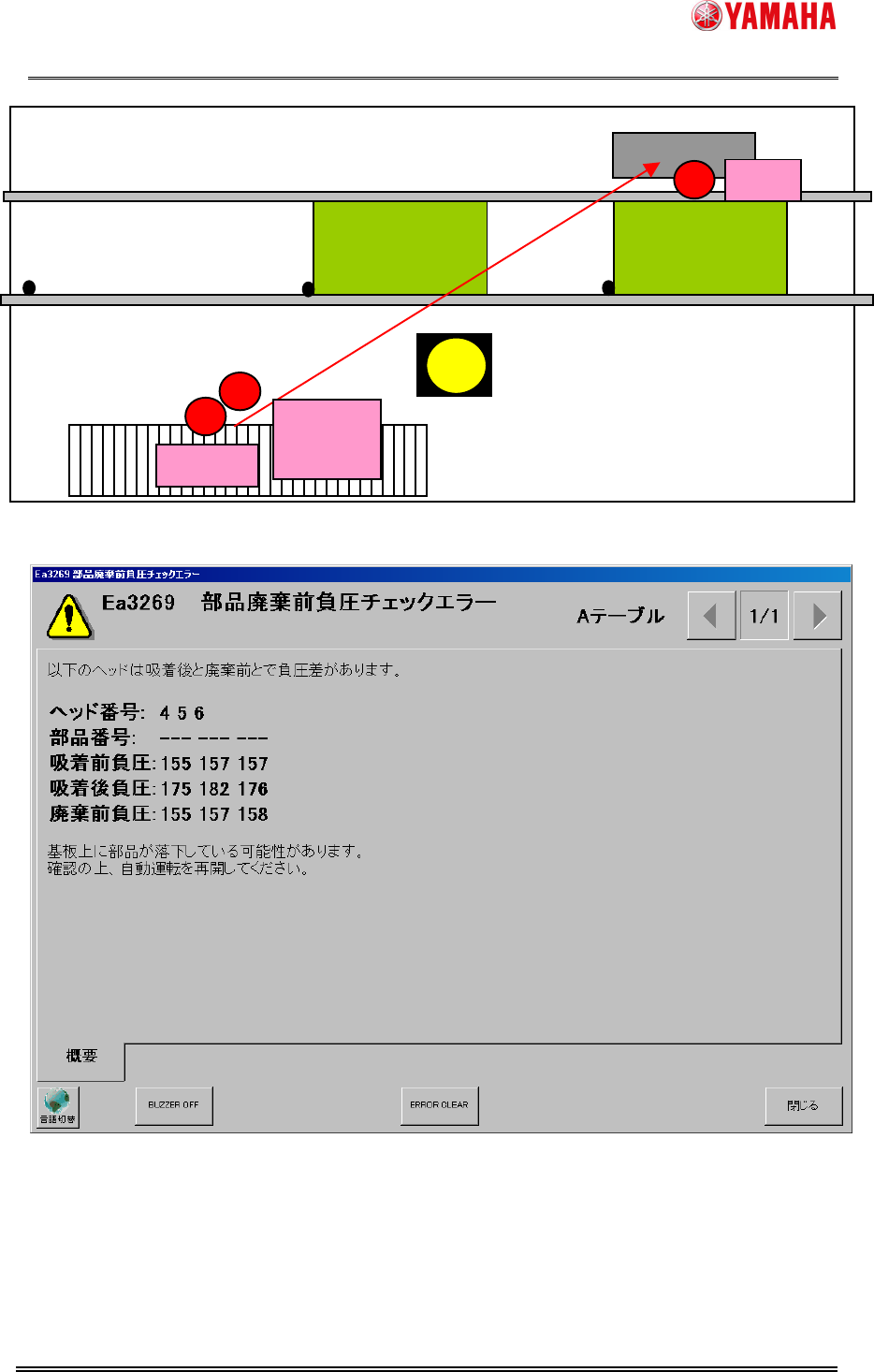

図 4 ユーティリティの廃棄処理
図 5Ea3269:部品廃棄前負圧チェックエラー（ユーティリティの場合）
3
33
3.
..
.4
44
4
履歴
履歴履歴
履歴

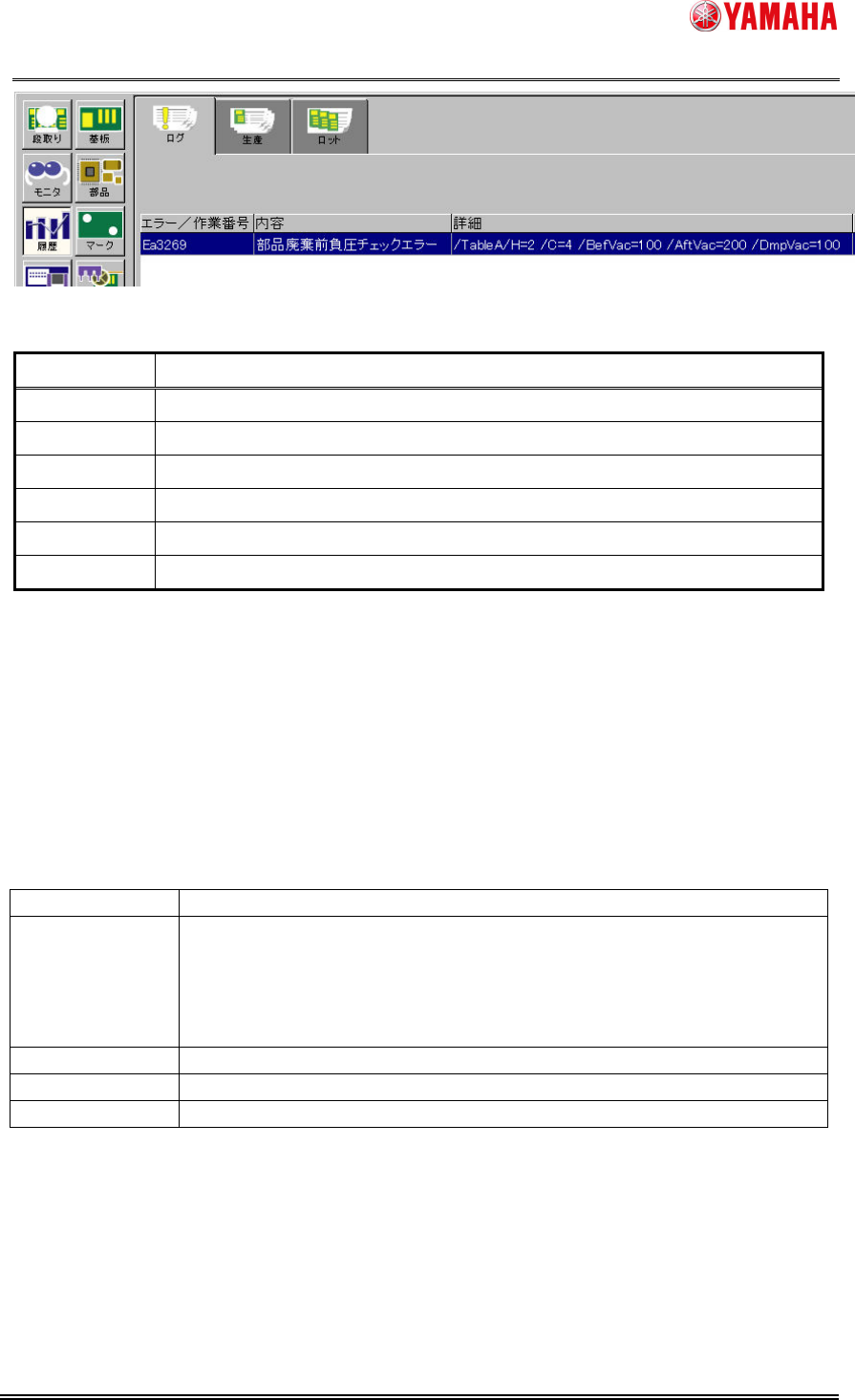

Ea3269:部品廃棄前負圧チェックエラーが発生した場合、エラーログに以下のようなエラー番号
とエラー内容が表示されます。
実装位置基板
廃棄ボックス
待機位置基板
部品吸着
廃棄
カメラ
(2)
(2)(2)
(2)
(3)
(3)(3)
(3)
(1)
(1)(1)
(1)
リセット
or 廃棄
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
6/10
「詳細」列には以下の内容が表示されます。
名称 内容
Table エラーが発生した実装テーブル名
H= エラーメッセージに表示された「ヘッド番号」の値
C= エラーメッセージに表示された「部品番号」の値
BefVac= エラーメッセージに表示された「吸着前負圧」の値
AftVac= エラーメッセージに表示された「吸着後負圧」の値
DmpVac= エラーメッセージに表示された「廃棄前負圧」の値
3
33
3.
..
.5
55
5
部品廃棄前負圧
部品廃棄前負圧部品廃棄前負圧
部品廃棄前負圧チェック
チェックチェック
チェックの
のの
の方法
方法方法
方法
部品廃棄前負圧チェックの方法は以下の通りです。
3
33
3.
..
.5
55
5.1
.1.1
.1 部品廃棄前負圧
部品廃棄前負圧部品廃棄前負圧
部品廃棄前負圧チェック
チェックチェック
チェックで
でで
で使用
使用使用
使用する
するする
する値
値値
値
部品廃棄前負圧チェックでは以下の値を使用します。
表 2 部品廃棄前負圧チェックで使用する値
使用する値 説明
吸着前負圧 部品吸着前に記録したヘッドの負圧値。
この値は、基板切替後、最初の吸着時に記録されます。ただし、下降端吸
着する部品の場合は記録されません。
記録前の場合は、[マシン設定] – [マシンデータ] – [ヘッド] - [吸装着レベ
ル]–[吸着レベル] の値を代用します（図 6）。
吸着後負圧 部品吸着後に記録したヘッドの負圧値。
廃棄前負圧 部品廃棄前の廃棄ヘッドの負圧値。
装着真空圧(%) [部品]–[装着]–[装着 真空圧(%)] の設定値（図 7）。
ヤマハ発動機株式会社IM事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50152
7/10
図 6[マシン設定]-[マシンデータ]–[ヘッド]–[吸装着レベル] 画面
図 7[部品]-[装着] 画面
