- 99 - 50. HEAD COMPONENTS (4) (RS-1R) ヘッド関係（４） （ＲＳ −１ Ｒ） ７ ８ ３ ４ Ａ １５ ３７ ３７ ３８ ３３ ３６ Ｅ Ｃ ４ ４ ４ ５ １０ １２ ９ ２ １６ １７ １８ １９ １９ １９ ２０ ２０ ２０ ２１ ２２ ２３ ２６ ２７ ２８ ３０ ２４ ２５ ３１ ３２ ３２ ３９ ５３ ５３ ５４ ５４ ５５ ５５ ５６ ５６ ５７ ５７ ５８ ５８ ５９ ６０ ６１ ６…
- 98 -
NOTE( 注記 ) #01....UNTIL M/C REV.B マシン ＲＥＶ．Ｂ 以前
#02....AFTER M/C REV.C,HEAD REV.A マシン ＲＥＶ．Ｃ，ヘッド ＲＥＶ．Ａ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-82931 HEAD_PLATE_ASSY
ヘッドプレート組
1
2
#02
401-94752 HEAD_PLATE_ASSY_CD
ヘッドプレート組＿ＣＤ
1
3 PH-0500122-C0 PARALLEL PIN TYPE B 5X12
平行ピン Ｂ種 ５Ｘ１２
(2)
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
5 HX-0034400-00 FIXED BASE
束線パーツ
(3)
6 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(16)
7 400-47317 HEAD_HANDLE
ヘッドハンドル
(2)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 HX-0029400-00 FIXED BASE
固定ベース
(2)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
11
#01
401-86173 X_NUT_HOLDER_B
ナットホルダＢ
(1)
12
#01
401-86172 X_NUT_HOLDER_A
ナットホルダＡ
(1)
13
#01
PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(2)
14
#01
SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
15
#01
PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
16
#01
SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(2)
17 SM-6061402-TN SCREW
六角穴ボルト
(4)
18 401-82882 LIMIT_DUMPER_ZA
リミットダンパＺＡ
(2)
19 401-82884 LIMIT_DAMPER_ZA_U
リミットダンパＺＡ＿Ｕ
(2)
20 EZ-4454738-01 BEARING (MTA06-15) ANGULAR
アンギュラ ベアリング （ＭＴＡ０６−１５
(1)
21 EZ-4463629-01 NUT (Z) BEARING
ベアリング ナット （Ｚ）
(1)
22 EZ-4454740-01 SCREW (BLK0606S-3G1) BALL
ボ−ルねじ （ＢＬＫ０６０６Ｓ−３Ｇ１）
(1)
23 401-82918 ANGULAR_PLATE_D6
アンギュラプレートＤ６
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
25 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
26 401-82919 ZA_MOTOR_FRANGE
ＺＡモータフランジ
(1)
27 SM-6030802-TN SCREW
六角穴ボルト
(2)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
29 401-82914 ZA_MOTOR_BRACKET
ＺＡモータブラケット
(1)
30 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
31 EZ-4454741-01 COUPLING (SFC-010SA2-5B-5B)
カップリング （ＳＦＣ−０１０ＳＡ２−５Ｂ
(1)
32
#01
401-82921 LNC_LINK_D6
ＬＮＣリンクＤ６
(1)
33
#01
401-82920 LNC_SHAFT
ＬＮＣシャフト
(2)
34
#01
SM-6041002-TN SCREW
六角穴ボルト
(2)
35 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
36 401-82922 SPRING_STUD
スプリングスタッド
(4)
37
#01
401-82923 LM_GUIDE(ML12)
ＬＭガイド（ＭＬ１２）
(2)
38
#01
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
39
#01
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(8)
40
#01
401-82924 LNC_SLIDE_BRACKET
ＬＮＣスライドブラケット
(1)
41 PH-0400062-C0 PARALLEL PIN TYPE B 4X6
平行ピン Ｂ種 ４Ｘ６
(2)
42 SM-6030802-TN SCREW
六角穴ボルト
(6)
43 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
44 401-82925 LNC_UP_SPRING1
ＬＮＣアップスプリング１
(2)
45 401-82926 DIFFUSER_BR
ディフューザブラケット
(1)
46 401-82927 LNC120_DIFFUSER
ＬＮＣ１２０ディフューザ
(1)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
48 401-82928 DISTURBANCE_COVER
ディスターバンスカバー
(1)
49 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
50 401-82791 LNC120-8
ＬＮＣ１２０−８
(1)
51 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(2)
52 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
53 HX-0029400-00 FIXED BASE
固定ベース
(3)
54 HX-0034400-00 FIXED BASE
束線パーツ
(3)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
56 401-82883 X_LIMIT_SENSOR_DOG
Ｘリミットセンサドグ
(1)
57 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
58 401-28883 THERMAL SENSOR PCB ASM
サーマルセンサ基板組
(1)
59 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(3)
60 401-82930 THERMAL_SENSOR_COVER
サーマルセンサーカバー
(1)
61 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
62
#01
401-82878 HEAD_PLATE
ヘッドプレート
(1)
63
#02
401-94741 HEAD_PLATE
ヘッドプレート
(1)
64
#02
401-94743 LNC_LINK
ＬＮＣリンク
(1)
65
#02
401-94753 ZA_LINEAR_GUIDE
ＺＡリニアガイド
(2)
66
#02
SM-6030802-TN SCREW
六角穴ボルト
(8)
67
#02
SM-6031002-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
68
#02
401-94745 LNC_SLIDE_BRACKET
ＬＮＣスライドブラケット
(1)
69
#02
SM-6030802-TN SCREW
六角穴ボルト
(6)
70
#02
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
- 99 -

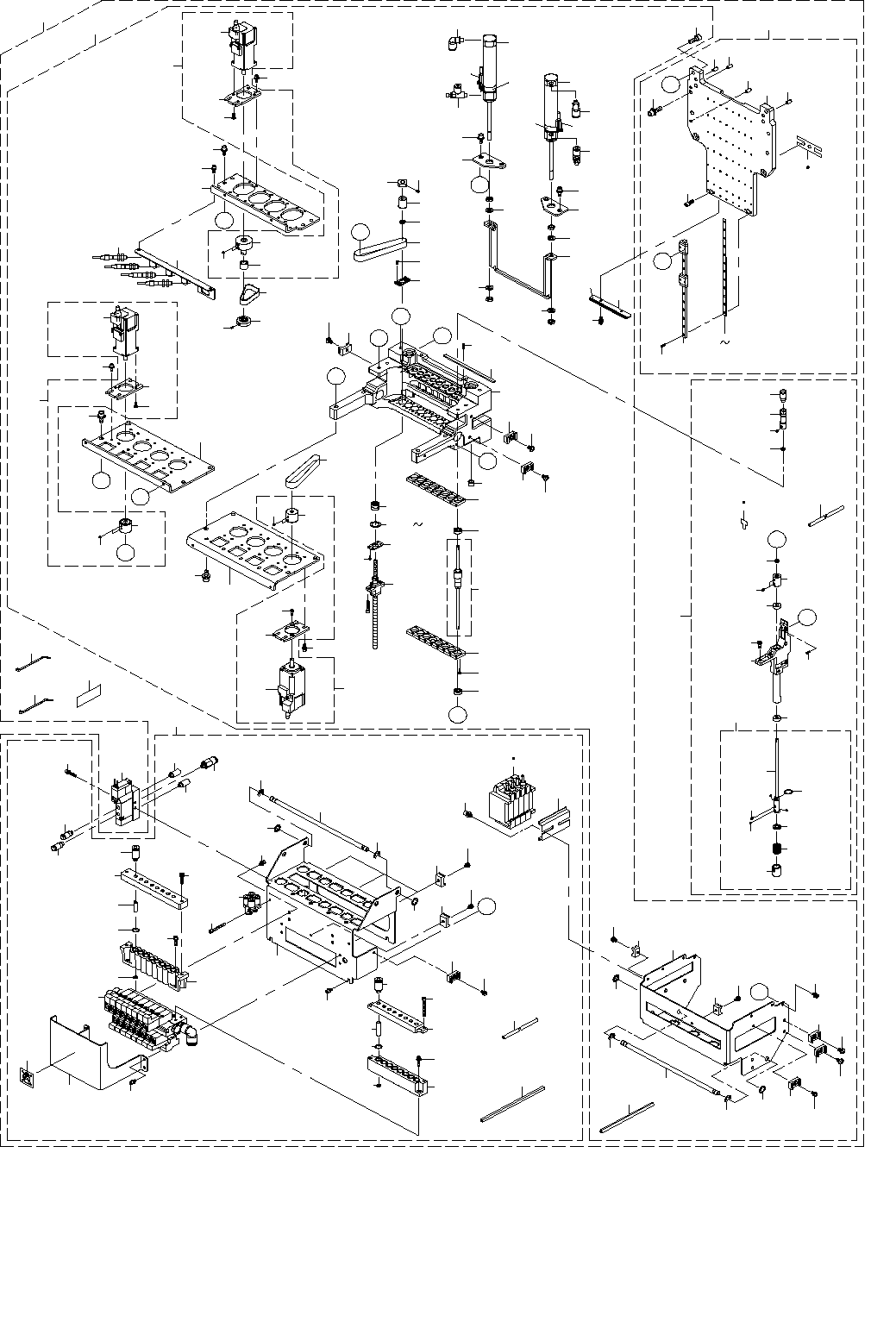

50.HEAD COMPONENTS (4) (RS-1R)
ヘッド関係（４）（ＲＳ −１ Ｒ）
７ ８
３
４
Ａ
１５
３７
３７
３８
３３
３６
Ｅ
Ｃ
４
４
４
５
１０ １２
９
２
１６
１７
１８
１９
１９
１９
２０
２０
２０
２１
２２
２３
２６
２７
２８
３０
２４
２５
３１
３２
３２
３９
５３
５３
５４
５４
５５
５５
５６
５６
５７
５７
５８
５８
５９
６０
６１
６２
６２
２９
６３
６５
Ａ
７０
７１
７２
７３
７５
７６
８１
７９
７８
８２
８３
８４
６２
６２
Ｂ
Ｂ
Ｃ
１４
１１ ８
１２１
９１
１０１
１０９
１１ ０
１０８
１１１ １１ ２
Ｆ
Ｆ
Ｅ
１３８
１５０
１５１
１３０
１３２
１３１
１３６
１５２
１５３
１２９
Ｇ
６
４０
１３
４２
４３
４１
Ｈ
Ｈ
４４
４４
４５
４５
４７
４８
４９
５０
５１
４６
Ｉ
Ｉ
５２
４１
５０
４９
４７
４８
５２
４６
６５
６３
６４
６３
６３
６４
６３
６４
７７
８０
７４
８５
６６
６７
１１ ５
６８
６９
９９
９４
９８
１２２
９３
９７
９６
１１ ３
１１ ７
１００
９２
１１ ８
１２１
１１ ８
１２１
１０２
１０４
１０４
１５５
１０５
１０３
１０３
１０６
１０７
１４８
１４９
Ｇ
１３５
１３９
１４６
１４５
１４４
１４３
１４２
１４１
１４７
１３９
１３７
１１ ６
１１６
１１ ５
１５４
１１ ４
Ｄ
Ｄ
１
６６
６７
５１
１２０
１１ ９
８６
８７
９０
８９
１２８
１２７
１２５
１２３
１２６
１２４
８８
９５
１３３ １３４
１４０
