- 8 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 #02....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1833 7 BASE_PLATE_ASSY ベースプレート＿組 1 2 402-1738 7 BASE_PLATE_L ベーズプレート＿Ｌ (1) 3 402-1738 8 BASE_PLATE…
- 7 -

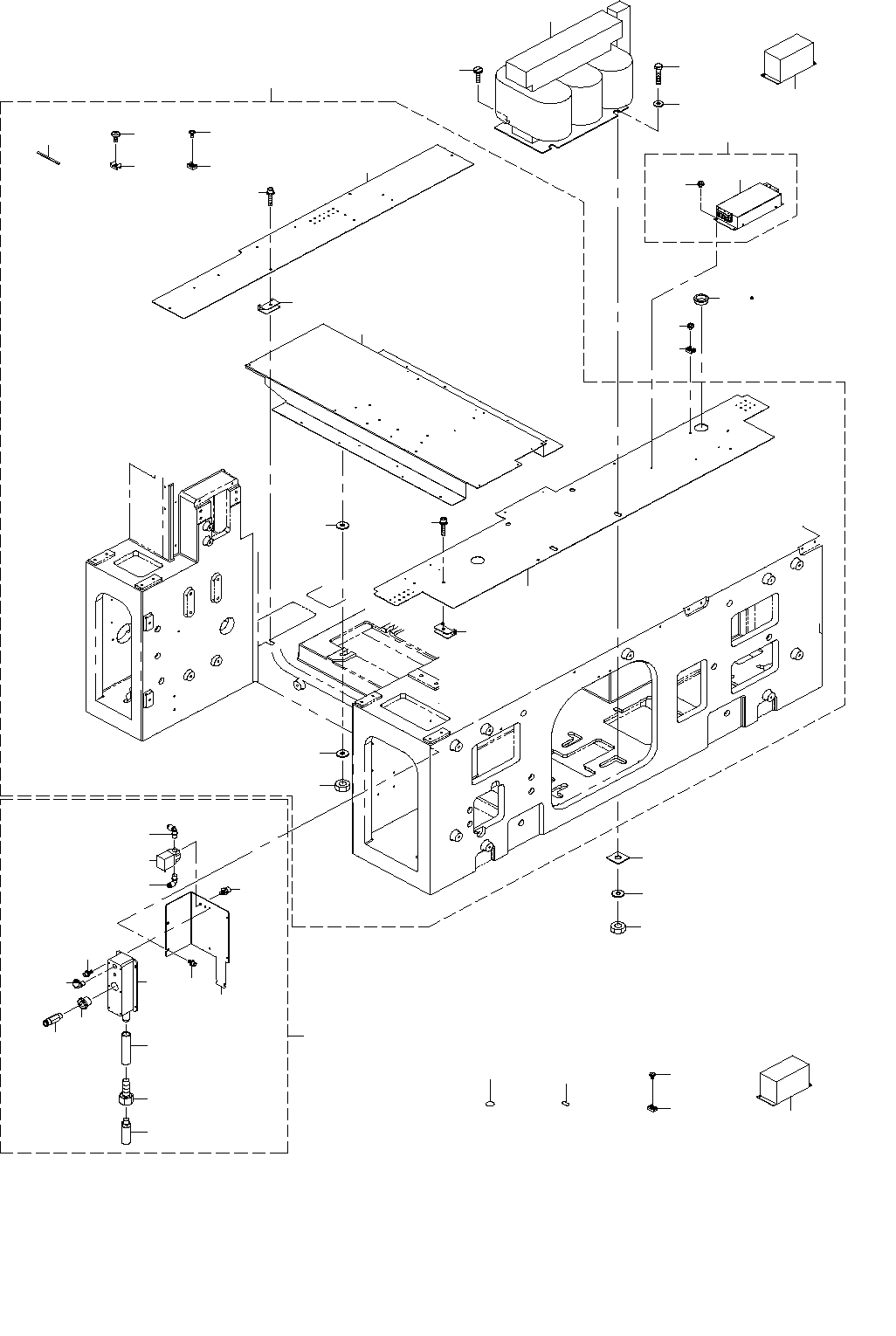

4. BASE FRAME COMPONENTS(4) (RS-1R)
ベースフレーム関係（４）（ＲＳ −１ Ｒ）
１４
６
３
１
４
９
１１
７
２
８
１３
１２
１５
１６
１７
１２
２０
１８
１９
２１
１８
２３
２２
２４
２５
２６ ２７
４１
４２
４３
４４
５
５
１０
１０
４５
３２
３１
３４
３３
３０
２９
４０
３０
３０
３５
３６
３７
３８
３９
２８
- 8 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-18337 BASE_PLATE_ASSY
ベースプレート＿組
1
2 402-17387 BASE_PLATE_L
ベーズプレート＿Ｌ
(1)
3 402-17388 BASE_PLATE_C
ベーズプレート＿Ｃ
(1)
4 HX-0009600-0A EDGING
エッジングブッシュ
(1.3)
5 L110E-121-000 BASE PLATE NUT
ベース プレート ナット
(8)
6 402-17389 BASE_PLATE_R
ベーズプレート＿Ｒ
(1)
7 HX-0055700-00 TIE MOUNT
タイマウント
(6)
8 HX-0029400-00 FIXED BASE
固定ベース
(8)
9 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(8)
10 SL-6052592-TN BOLT
座金付き六角穴ボルト
(8)
11 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ６ Ｌ＝１２
(1)
12 400-94475 BP WASHER
ＢＰワッシャー
(8)
13 NM-6100001-SC NUT M10X1.5 TYPE1
六角ナット Ｍ１０Ｘ１．５ １種
(4)
14 401-83540 AC INPUT UNIT
ＡＣインプット組
1
15 401-91282 NOISE FILTER
ノイズフィルタ
(1)
16 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
17 HN-0040100-00 NOISE FILTER
ノイズフィルタ
1
18 400-94475 BP WASHER
ＢＰ＿ワッシャー
6
19 400-44814 WASHER PLATE
小型角座金
4
20
#02
SM-9124503-SB SCREW M12 L=45
六角ボルト Ｍ１２ Ｌ＝４５
2
21 NM-6120001-SC NUT M12X1.75 TYPE1
六角ナット Ｍ１２Ｘ１．７５ １種
4
22 100-04109 GROUND MARK
グランドマーク
3
23 CM-2001000-01 PE MARK LABEL
ＰＥ マーク シール
1
24 HX-0051900-00 FIXING BASE
固定ベース
1
25 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
19
26 HX-0018800-0F GROMMET
ブッシュ
1
27
#02
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
28 402-18343 EJECTOR_ASSY
エジェクタ＿組
1
29 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
30 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(3)
31 402-01542 EJECTOR
エジェクタ
(1)
32 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
33 402-06568 BUSHING
ねじ込み式管継手
(1)
34 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
35 402-01547 EXHAUST_HOSE
エグゾーストホース
(0.11)
36 402-01546 HOSE_JOINT
ホースジョイント
(1)
37 PX-0553030-00 SILENCER
サイレンサ
(1)
38 402-17383 EJECTOR_BASE
エジェクタベース
(1)
39 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
40 402-05717 EJSV CABLE ASM
ＥＪＳＶケーブル組
(1)
41 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
31
42
#01
401-91280 TRANSFORMER
トランス
1
43
#01
HN-0040100-00 NOISE FILTER
ノイズフィルタ
1
44 HX-0029400-00 FIXED BASE
固定ベース
31
45
#02
402-15431 TRANS_SCREW_XL
トランススクリュー＿ＸＬ
2
- 9 -

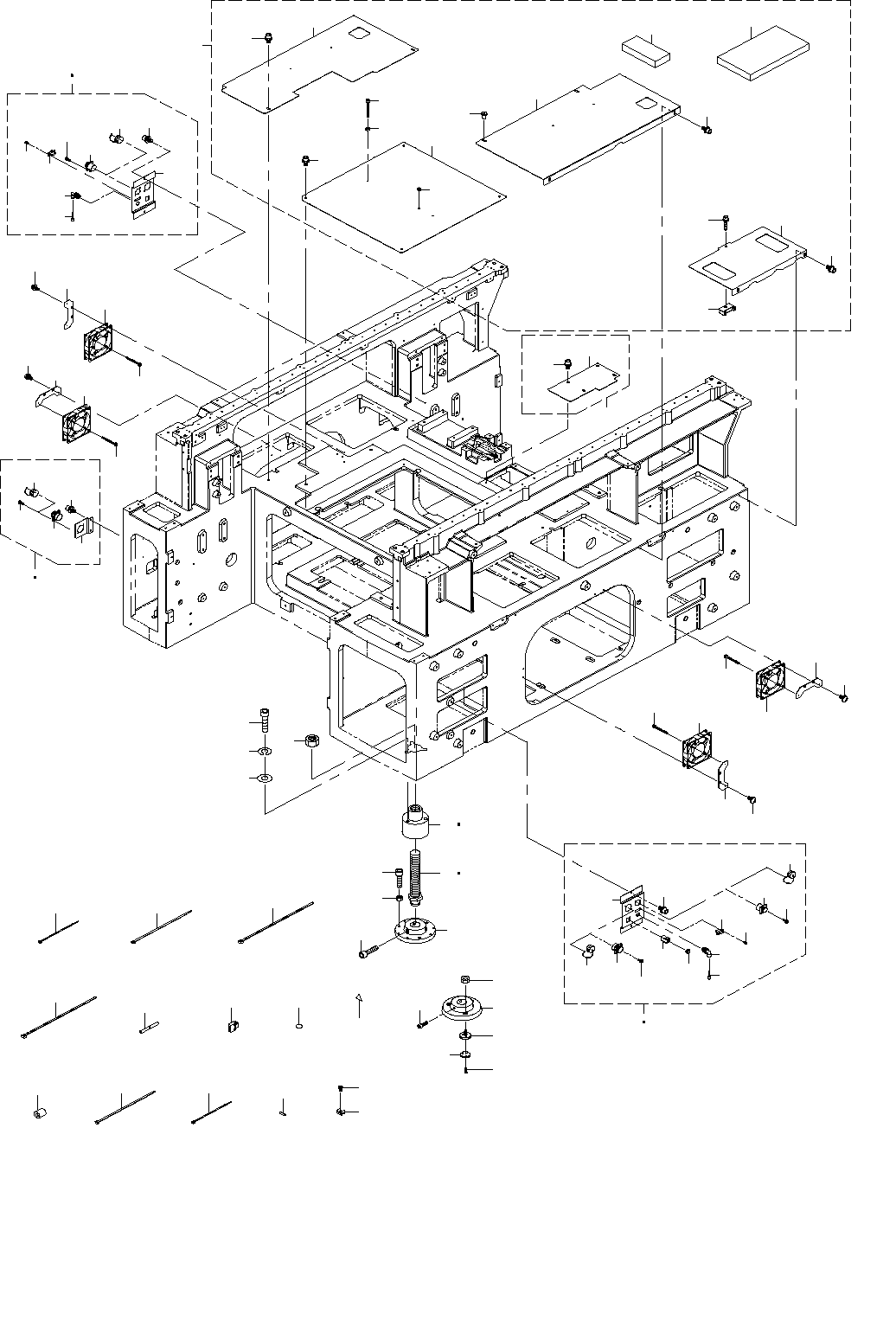

5. BASE FRAME COMPONENTS(5)(TYPE XL)
ベースフレーム関係（５）（ＸＬ 仕様）
１２
１３
９
７
１０
８
５４
１１
５
１２
６
１６
４
３
２１
５７
１５
５６
５９
５８
１４
２０
１７
４３
４４
４９
５１
２１ ２２
２５
３４
１７
１８
１７
２０
２０
３８
３９
３２
３７
２８
２９
１７
２０
１８
５５
６０
２６
２４
２３
３０
３１
３３
３５
３９
３６
４５
４６
４７
４８
５２
５０
１９
１８
１９
１９
１９
１８
６９
７０
７１
７２
７４
７３
７６
７５
６２
６３
６４
６５
６６
６７
６８
６１
７９
８０
７８
４０
４１
２７
４２
５３
８８
８１
８２
８３ ８４
８７
８６
８５
７７
