- 125 - 63. PWB CONVEYOR COMPONENTS (6) 基板搬送関係（６） １４ ２７ ２６ １１ ８ ７ ６ １ １９ ２０ ２０ ２１ ２２ ２４ １６ １７ ２８ １８ ９ １０ １３ １３ ３ ２ １２ ４ ２５ ２４ ２３ ５ １５
- 124 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83030 CONVEYOR_BELT_C
搬送ベルトＣ
4
2 402-01092 SENSOR_BR_AWC2
ｾﾝｻBR_AWC2
2
3 401-99998 STEPPING MOTOR
ステッピングモータ
1
4 401-99981 TIMING_BELT_AWC
ﾀｲﾐﾝｸﾞﾍﾞﾙﾄAWC
1
5 GAW-02121000 PULLEY
回転ﾌﾟｰﾘ
1
6 SM-8050812-TP SCREW M5X8
止めねじ M5X0.8 L=8
2
7 401-52119 PULLEY (F) TIMING
ﾀｲﾐﾝｸﾞ ﾌﾟｰﾘ (F)
1
8 SM-8030612-TP SET SCREW
止めねじ
2
9 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
1
10 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
1
11 401-99980 AWC_MOTOR_BR
AWCﾓｰﾀブラケット
1
12 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
2
13 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
14 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
15 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
16 E2046-725-000 PWB INNER
ＰＷＢインナ
6
17 401-83031 PWB_INNER_SL
ＰＷＢインナＳＬ
1
18 401-83034 PWB_INNER_SR
ＰＷＢインナＳＲ
1
19 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
16
20 401-83028 CONVEYOR_BELT_S
搬送ベルトＳ
4
- 125 -

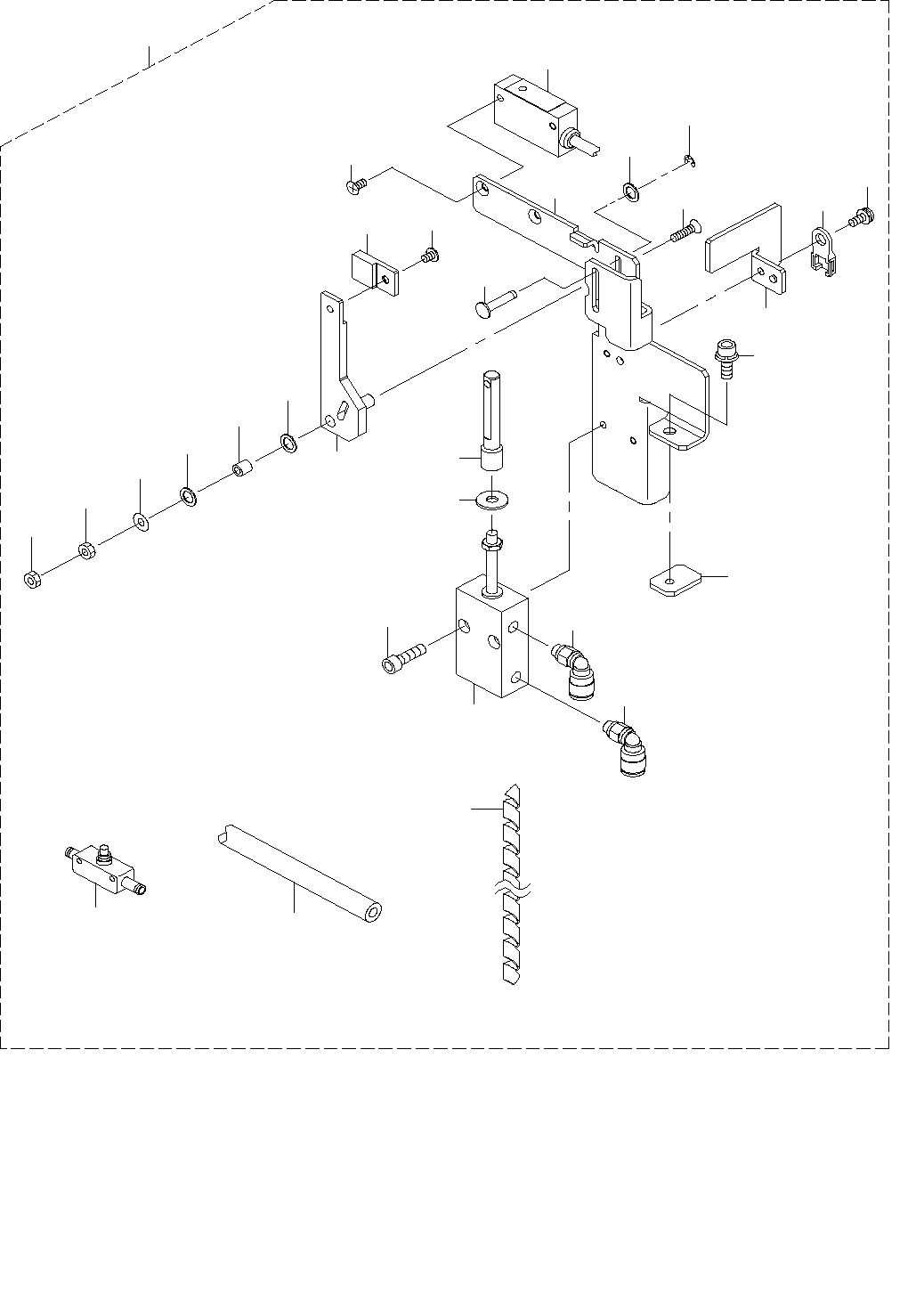

63.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
１４
２７
２６
１１
８
７
６
１
１９
２０
２０
２１
２２
２４
１６
１７
２８
１８
９
１０
１３
１３
３
２
１２
４
２５
２４
２３
５
１５
- 126 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83552 STOPPER_ASM
ストッパ組
1
2 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
(0.3)
3 401-83036 STOPPER_FRAME_650
ストッパフレーム６５０
(1)
4 WP-0431005-SP PLAIN WASHER
平座金
(1)
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(1)
6 400-00910 STOPPER PIN
ストッパピン
(1)
7 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
8 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
9 400-00911 STOPER CONNECT
ストッパコネクタ
(1)
10 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
11 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
12 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(4)
13 PJ-3040405-11 ELBOW UNION
エルボユニオン
(2)
14 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(1)
15 L163E-521-000 HOLD PLATE
ホールド プレート
(1)
16 401-83035 STOPPER
ストッパ
(1)
17 401-83066 STOPPER_CHIP_650
ストッパチップ６５０
(1)
18 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
(1)
19 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
20 E2039-721-000 WASHER A
スラストワッシャＡ
(2)
21 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
22 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
23 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
24 NM-6030003-SC NUT M3
六角ナット Ｍ３
(2)
25 401-56968 STOPPER SENSOR ASM
ストッパセンサ組
(1)
26 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(2)
27 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.5)
28 401-83070 BU_PIN_SENSOR_DOG
ＢＵピンセンサドグ
(1)
