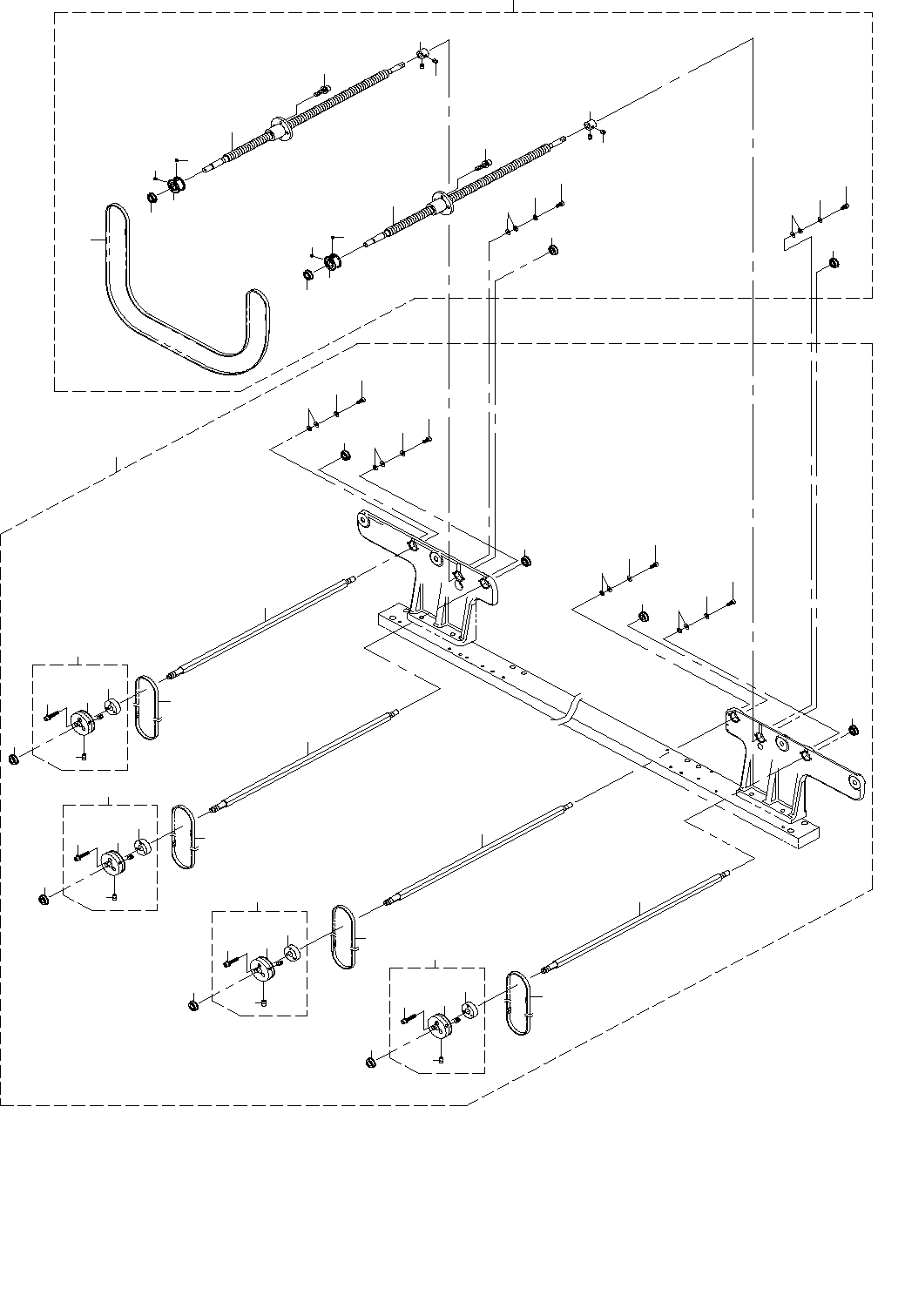

59.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
２９
２３
２５
２０
４５
４２
３９
４８
３８
２６
３６
４０
３７
１７
１１
４１
３５
２４
３７
２８
２７
Ａ
Ａ
３３
４４
５５
５６
５４
５３
７８
８１
８０
８１
７９
８１
７８
８０
７９
８１
７７
２１
１２
１０
１９
１０
６
２２
２２
２２
３
４
５
６
１０
７
８
９
１２
１３
１４
１５
１４
１５
１４
１５
１４
１５
１６
１６
１６
１６
１１
２０
１７
１８
１８
１８
１８
２２
２
４７
４３
３０
４７
３０
４３
３４
４９
４０
３７
３６
３９
６３
５２
５７
６０
６２
５９
５９
６２
６０
５９
６２
６０
５９
６２
６０
５９
６０
６２
６２
６０
５９
６２
６０
５９
６１
６２
７２
７０
７５
７１
５８
７５
７１
５８
５４
５３
５６
５５
６８
６５
６４
６８
６４
６５
６５
６５
７６
５１
６６
６７
６７
６９
７３
５０
４６
７４
３１
３２
３１
３４
３２
３４
３１
３１
３４
３２
３２
３４
３１
３２
３２
３４
３２
３４
３１
３１
３４
１
- 118 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83565 CONVEYOR_RAIL_R_ASM
搬送レールＲ組
1
2 401-83831 CONVEYOR_RAIL_RC_ASM
搬送レールＲＣ組
(1)
3 401-83048 RAIL_GUIDE_R_650
レールガイドＲ＿６５０
(1)
4 401-83041 CONVEYOR_RAIL_C_A
搬送レールＣ＿Ａ
(1)
5 401-83029 CONVEYOR_RAIL_C_B
搬送レールＣ＿Ｂ
(1)
6 401-83027 PWB_GUIDE_PLATE_A
ＰＷＢガイドプレートＡ
(4)
7 401-83056 PWB_GUIDE_PLATE_C
ＰＷＢガイドプレートＣ
(1)
8 401-83050 SAFETY_BAR
セーフティバー
(1)
9 402-01088 CONVEYOR_SUPPORT_PLATE_L
コンベアサポートプレート＿Ｌ
(1)
10 EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(15)
11 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
12 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(10)
14 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
15 401-28609 SHAFT_SUPPORT_ASM
シャフトサポート組
(4)
16 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
17 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
18 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(4)
19 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
20 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(8)
21 HX-0034400-00 FIXED BASE
束線パーツ
(7)
22 401-83077 CLAMP_SHAFT
クランプシャフト
(4)
23 401-83832 RAIL_PLATE_RL_ASM
レールプレートＲＬ組
(1)
24 402-01089 RAIL_PLATE_RL2
レールプレートＲＬ２
(1)
25 400-00839 DRIVE_PULLEY_R_ASM
ドライブプーリＲ組
(2)
26 400-00840 DRIVE_PULLEY_R
ドライブプーリＲ
(1)
27 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
29 402-01091 SUPPORT_PLATE_R2
サポートプレートＲ２
(1)
30 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(7)
32 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(7)
33 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
34 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
35 402-01093 CONVEYOR_RAIL_S2
コンベアレールＳ２
(1)
36 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
37 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
38 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
39 SB-8160001-00 BEARING
ころがり軸受
(2)
40 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
41 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
42 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(7)
43 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
44 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
45 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(4)
46 SM-6041002-TN SCREW
六角穴ボルト
(4)
47 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
48 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
49 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
50 401-83833 RAIL_PLATE_RR_ASM
レールプレートＲＲ組
(1)
51 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
52 402-01090 RAIL_PLATE_RR2
レールプレートＲＲ２
(1)
53 400-00839 DRIVE_PULLEY_R_ASM
ドライブプーリＲ組
(2)
54 400-00840 DRIVE_PULLEY_R
ドライブプーリＲ
(1)
55 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(3)
57 402-01091 SUPPORT_PLATE_R2
サポートプレートＲ２
(1)
58 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
59 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(7)
60 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(7)
61 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
62 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
63 402-01093 CONVEYOR_RAIL_S2
コンベアレールＳ２
(1)
64 E2160-721-000 PULLEY FLANGE
プーリフランジ
(2)
65 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(4)
66 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
67 SB-8160001-00 BEARING
ころがり軸受
(2)
68 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(6)
69 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
70 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(7)
71 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
72 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(2)
73 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(4)
74 SM-6041002-TN SCREW
六角穴ボルト
(4)
75 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(3)
76 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
77 401-83559 GUIDE SHAFT ASM
ガイドシャフト組
1
78 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
79 SL-6052042-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
80 401-83057 GUIDE_SHAFT
ガイドシャフト
(4)
81 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(8)
- 119 -
60.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
１３
１
３
１１
７
６
１６
１８
１７
１４
１６
１８
１７
１４
２０
１７
１６
３
２
６
１９
８
１１
７
１５
４
１４
９
１２
１８
３
５
５
１０
５
１０
５
３
８
９
１２
４
１９
１４
１８
１６
１７
１９
１９
１５
２５
２２
２３
２４
１
４
２１
２０
１４
２１
２４
２３
２２
２５
１４
２１
２４
２３
２２
２５
１４
２１
２４
２３
２２
２５
