- 199 - 100.REPLACING OVERALL CHANGER TRUCK COMPON ENTS (5) (TYPE XL) 一括交換台車関係（５） （ＸＬ 仕様） ６ ６５ ５９ ５８ ５３ ３９ ４３ ４３ ４３ ４３ ４３ ４３ ５４ ４３ ８１ ６１ ５２ ３５ ８３ ８０ ８１ ８１ ８２ ６３ Ｃ Ｃ Ｂ Ｂ ７ ７９ ３１ ７９ １ ７５ ７４ ７３ ７３ ７２ ７１ ７０ ６９ ６９ ６８ ６７ ６６ ６４…
- 198 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15498 TROLLEY_FRAME_ASM
トロリーフレーム組
1
2 402-15159 TROLLEY_ASM
トロリー組
(1)
3 402-15150 TROLLEY_BOTTOM_VE_XL
トロリーボトムＶＥ＿ＸＬ
(1)
4 402-15151 TROLLEY_UPPER_XL
トロリーアッパーＸＬ
(1)
5 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
6 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
7 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
8 SB-8160005-C0 BEARING
ころがり軸受
(4)
9 SM-6040602-TN SCREW
六角穴ボルト
(16)
10 400-01734 SCREW
段ねじ
(4)
11 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
(1)
12 400-89239 E_TROLLEY_PLATE
Ｅトロリープレート
(4)
13 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
14 WP-0621036-SP WASHER
平座金
(4)
15 400-01730 SCALE MARKS SEAL
メモリシール
(2)
16 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
18 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
19 400-94859 CASTER_107N
キャスター １０７Ｎ
(2)
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
21 402-15139 CASTER_107NS
キャスター１０７ＮＳ
(2)
22 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
23 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
24 402-15110 LOCK_BRACKET
ロックブラケット
(2)
25 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
26 402-15111 TROLLEY_NUT_PLATE
トロリーナットプレート
(2)
27 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
28 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
29 401-87617 TROLLEY_HANDLE_ASM
トロリーハンドル組
(2)
30 401-87629 HANDLE_SHAFT
ハンドルシャフト
(1)
31 401-87628 TROLLEY_HANDLE
トロリーハンドル
(1)
32 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(3)
33 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
34 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
35 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
36 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール （３１．５）
(1)
37 PS-0600182-KP SPRING PIN TYPE W 6X18
スプリングピン Ｗ形 ６Ｘ１８
(1)
38 SM-3082052-TN SCREW M8 L=20
丸ねじ Ｍ８ Ｌ＝２０
(4)
39 402-15112 TROLLEY_COVER
トロリーカバー
(1)
40 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
41 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
42 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
43 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
44 401-87649 TROLLEY_ROLLER_ASM
トロリーローラー組
(1)
45 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿Ｌ７０
(2)
46 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
47 401-83167 ZFC75-B
インラインフィルタ
(1)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
49 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
50 401-28047 LINEAR_SHAFT
リニアシャフト
(4)
51 HX-0067400-00 CABLE BAND
束線バンド
5
52 402-15497 REGULATTION_BAR_TRO
レギュレーションバートロリー
1
53 402-15117 REGULATION_BAR_TR
レギュレーションバーＴＲ
(1)
54 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
55 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
56 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
57 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(31)
58 402-15115 REEL_HOLDER_SH_XL_U
リールホルダシャフトＸＬ＿Ｕ
(1)
59 402-15116 WASHER
ワッシャ
(30)
60 402-15113 R_BAR_SUPPORT_L
ＲバーサポートＬ
(1)
61 402-15114 R_BAR_SUPPORT_R
ＲバーサポートＲ
(1)
62 400-87186 CAUTION_TAG
注意タグ
4
- 199 -

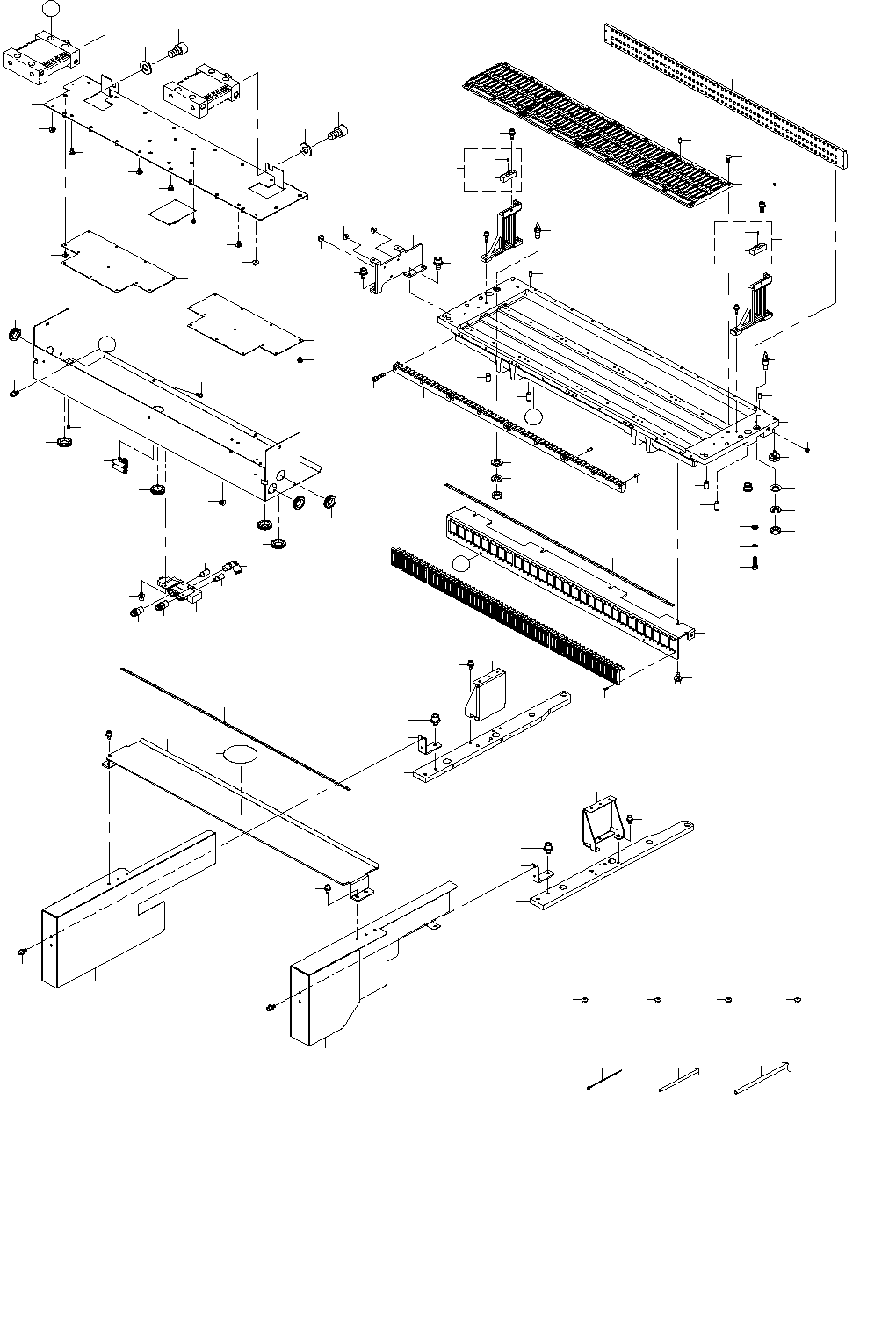

100.REPLACING OVERALL CHANGER TRUCK COMPONENTS (5) (TYPE XL)
一括交換台車関係（５）（ＸＬ 仕様）
６
６５
５９５８
５３
３９
４３
４３
４３
４３
４３
４３
５４
４３
８１
６１
５２
３５
８３
８０
８１
８１
８２
６３
Ｃ
Ｃ
Ｂ
Ｂ
７
７９
３１
７９
１
７５
７４
７３
７３
７２
７１
７０
６９
６９
６８
６７
６６
６４
７７
６２
７８
６２
６１
６１
６１
６０
６０
５７
５６
５５
５６
５５
５１
５１
５０
４８
４９
４７
４６
４５
４５
４４
４４
３８
４１
４０
３７
３６
３４
３３
３２
３０
２９
２７
２８
２６
２５
２５
２４
２２
１１
２３
２３
１２ ７６
１３
１０
９
８
８
５
４
３
３
３
３
２
４２
２１
１９
２０
３０
１４
１８
１７
１５
１６
２８
２７
２９
２６
- 200 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69473 BANK ID PCB (RF) ASM
バンクＩＤ基板（ＲＦ）組
1
2 401-89202 BANK_BASE_R
バンクベースアール
1
3 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
4
4 EZ-4453564-01 PLUG TAPER SCREW
テ−パ スクリュ− プラグ
1
5 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
2
6 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
7 E5721-729-000 LABEL
荷重禁止シール
1
8 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
8
9 401-67554 CLAMP_BLOCK
クランプブロック
4
10 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
12
11 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
10
12
#01
401-67530 GUIDE_RAIL
ガイドレール
4
13 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
24
14 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
1
15 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
18 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
1
19 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
20 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
21 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
22 401-83200 POSITIONING_PLATE
ポジショニングプレート
1
23 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
2
24 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
13
25 401-83142 MARK_STAND
マークスタンド
2
26 E2505-729-0A0 MARK ASM.
マーク組
2
27 E2601-725-000 MARK
マーク
(1)
28 E2505-729-000 MARK BASE
マークベース
(1)
29 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
30 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
31 401-83176 CAN_CONNECTOR_BR
キャンコネクタブラケット
1
32 401-82051 CONNECTOR_BIND
コネクタバインド
112
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
34 402-09115 BANK_PLATE_L
バンクプレート＿Ｌ
1
35 WP-0430801-SC WASHER M4
平座金 Ｍ４
13
36 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
37 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
38 402-09116 BANK_PLATE_R
バンクプレート＿Ｒ
1
39 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
2
40 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
41 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
42 HX-0070600-0A MOUNT BASE
マウントベース
2
43 HX-0005500-0N RUBBER BUSHING
ブッシュ
7
44 401-83151 T_SAFETY_COVER_BR
Ｔセフティーカバーブラケット
2
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
6
46 401-83194 TROLLEY_SAFETY_COVER_L
トロリーセーフティカバーＬ
1
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
48 401-88175 TROLLEY_SAFETY_COVER_R
トロリーセーフティカバーＲ
1
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
50 401-83154 REGULATION_BAR_RS
レギュレーションバー＿ＲＳ
1
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
52 HX-0070600-00 MOUNT BASE
マウントベース
3
53 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
2
54 HX-0070600-00 MOUNT BASE
マウントベース
4
55 SM-6101602-TP SCREW M10 L=16
六角穴ボルト Ｍ１０ Ｌ＝１６
2
56 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
2
57 401-96173 BANK_PCB_BASE
バンク基板ベース
2
58 HX-0070600-0A MOUNT BASE
マウントベース
8
59 HX-0070600-0A MOUNT BASE
マウントベース
2
60 HX-0070600-00 MOUNT BASE
マウントベース
2
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
18
63 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
64 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
4
65 EA-9500B01-00 CABLE BAND
束線バンド
1
66 401-96257 BANK_PCB_COVER
バンク基板カバー
1
67 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
68 400-93977 5PORT_SOLENOID_VALVE
５ポート電磁弁
1
69 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
2
70 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
1
71 401-83168 DIFFERENT DIAMETER_T
ディファレントダイアメータＴ
2
72 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
73 PX-0551040-00 SILENCER
サイレンサ
2
74 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
2
75 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2
76
#02
401-83208 GUIDE_RAIL_R
ガイドレールＲ
4
77 401-83783 ELEC BANK L-SIDE PCB ASM
ＥＬＥＣバンク Ｌ−ＳＩＤＥ基板組
1
78 401-83784 ELEC BANK R-SIDE PCB ASM
ＥＬＥＣバンク Ｒ−ＳＩＤＥ基板組
1
79 401-84971 POSITION_LAVEL_56
ポジションラベル５６
2
80 401-83203 BANK_CONNECTOR_A_BR
バンクコネクタ＿Ａブラケット
1
81 HX-0070600-0A MOUNT BASE
マウントベース
1
82 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
1
83 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
13
