Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 403.xx Ausgabe 06/97 8.1 Leiterplatten-Editor
8 - 21
8.1.3.6 Anzeige der BP-Daten im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors können die Daten einer selektierten Bestückposition direkt unterhalb der
grafischen Darstellung der Leiterplatte oder in einem eigenen Fenster angezeigt werden.
Wenn nur die wichtigsten Daten der Bestückposition benötigt werden,
●
die gewünschte Bestückposition mit Einfachklick selektieren.
Die Bestückposition ist mit einem fetten Rahmen markiert.
In der Tabelle unterhalb der grafischen Darstellung der Leiterplatte werden die Daten der
selektierten Bestückposition angezeigt (siehe Abb. 8.1.6).
Werden alle Daten der Bestückposition benötigt,
●
die gewünschte Bestückposition mit Doppelklick selektieren.
Die Bestückposition ist mit einem fetten Rahmen markiert.

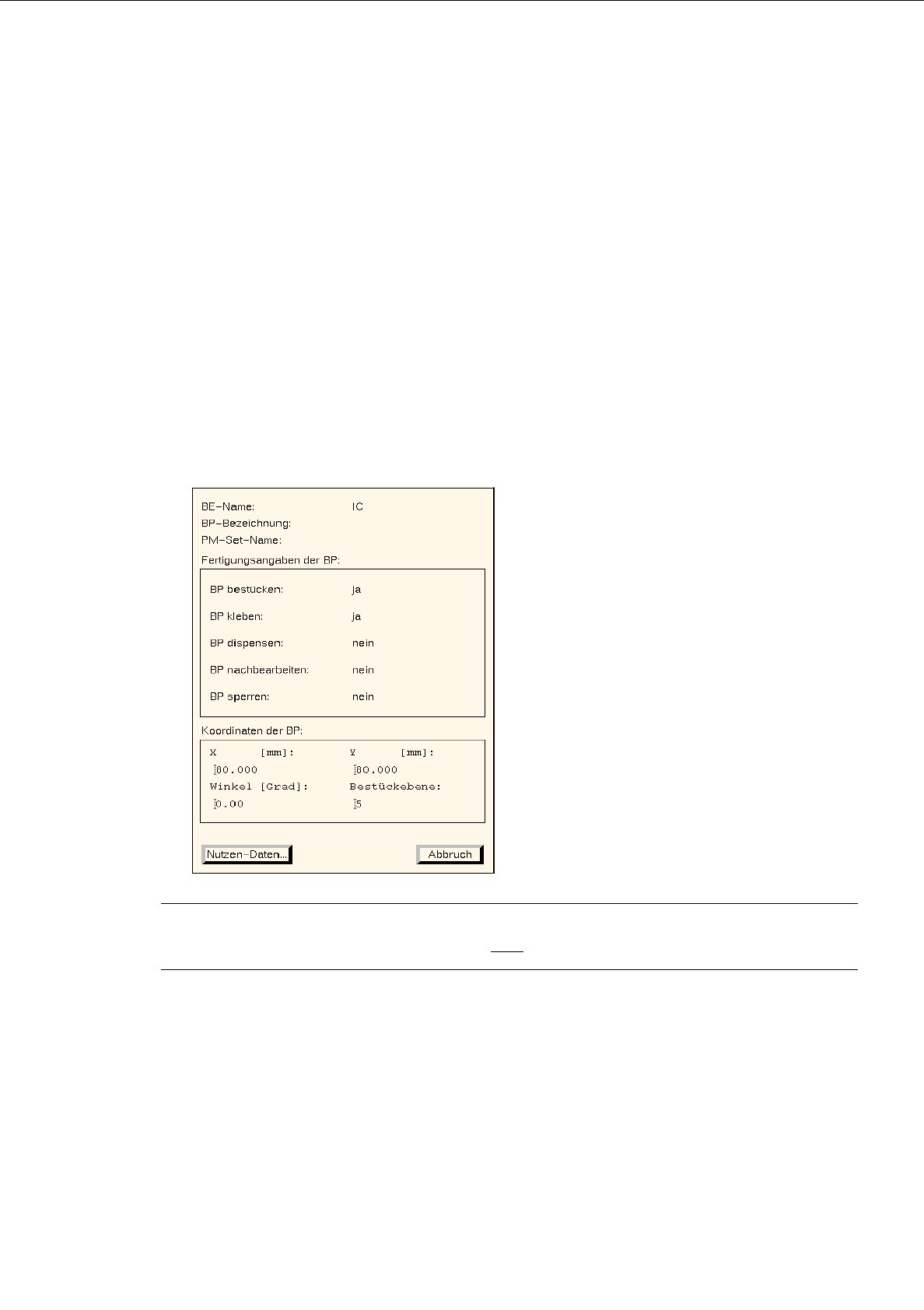

Das Fenster "BP-Information" wird mit den Daten der selektierten Bestückposition geöffnet.
HINWEIS
Die Daten im Fenster "BP-Information" können nicht verändert werden.
-
Nutzen-Daten...
Mit Hilfe diese Buttons kann das Fenster "LP-Information" mit den Nutzendaten der Teilstruktur
geöffnet werden, in welcher sich die selektierte Bestückposition befindet.
●
Button Nutzen-Daten... anklicken.
Das Fenster "LP-Information" wird geöffnet.
●
Den Button Abbruch im Fenster "LP-Information" anklicken.
Das Fenster "LP-Information" wird geschlossen.
Den Button Abbruch im Fenster "BP-Information" anklicken.
Das Fenster "BP-Information" wird geschlossen.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Software-Version 403.xx Ausgabe 06/97
8 - 22
8.1.3.7 Farben und ihre Bedeutung im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors werden mehrere Farben für die angezeigten Grafik-Elemente verwendet.
Je nach Status der Grafik-Elemente (z.B. "gesperrt") haben die Farben eine unterschiedliche Bedeutung.
In der nachfolgenden Tabelle ist Zuordnung der Farben zum Status der angezeigten Grafik-Elemente dargestellt.
Bedeutung der Farben:
-
schwarz zeigt an, daß dieses Objekt gültig, d.h. wirksam ist, bezogen auf die jeweilige Teilstruktur.
-
grau zeigt an, daß dieses Objekt von sich aus unwirksam ist, d.h. aufgrund seines eigenen
individuellen Attributs, z.B. gesperrte Paßmarke oder Inkpunkt.
-
rot zeigt an, daß dieses Objekt nur wegen Fertigungsangaben unwirksam ist, z.B. eine
Paßmarke ist nicht gesperrt, aber die LP-Lage-Erkennung ist ausgeschaltet.
-
grün markiert die gültigen Bestückpositionen
Bedeutung der Farben bezogen auf Bestückpositionen:
-
grüne Kreuze Diese Bestückpositionen sind gültig.
-
graue Kreuze Diese Bestückpositionen sind mit dem Attribut "s" für gesperrt belegt
(siehe Abschn. 8.1.6.3).
-
rote Kreuze Diese Bestückpositionen sind nur wegen Fertigungsangaben unwirksam.
Das heißt, daß der Nutzen (LP-Typ), in dem sie sich befinden, mit dem Attribut
"auslassen" versehen ist (siehe Abschn. 8.1.4.4).
Nutzendaten Inkpunkt
●
LP-Paßmarke BP-Paßmarke Bestückposition
Umriß
gesperrt normal gesperrt normal gesperrt normal gesperrt normal
Inkpunkt-
erkennung
jagrauschwarz-------
nein grau rot -------
LP-Lage-
erkennung
ja--grauschwarz-----
nein - - grau rot -----
BP-Lage-
erkennung
ja----grauschwarz---
nein ----graurot---
Nutzen
auslassen
nein ------graugrünschwarz
ja------graurotrot
Tab. 8.1 - 1 Bedeutung der Symbole und Farben der dargestellten Grafik-Elemente
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Software-Version 403.xx Ausgabe 06/97 8.1 Leiterplatten-Editor
8 - 23
-
grau unterlegte Kreuze
Diese Bestückpositionen sind Bestückebenen zugeordnet.
-
blau unterlegte Kreuze
Diese Bestückpositionen sind der aktuell eingestellten Bestückebene
zugeordnet.
-
hellblau unterlegte Kreuze
Diese Bestückpositionen sind der Bestückebene zugeordnet, die in der
Reihenfolge vor der aktuell eingestellten Bestückebene liegt.
Bedeutung der Farben in der Struktur-Grafik:
-
schwarz
Die Offset-Daten der Teilstruktur und die aller ihrer übergeordneten Teilstrukturen sind
definiert. Die Teilstruktur wird im Grafik-Mode bereits dargestellt.
-
rot
Die Offset-Daten der Teilstruktur sind zwar vollständig definiert, nicht jedoch die all ihrer
übergeordneten Teilstrukturen. Die Teilstruktur wird im Grafik-Mode noch nicht dargestellt.
-
grau
Die Offset-Daten der Teilstruktur sind noch nicht vollständig definiert. Die Teilstruktur
wird im Grafik-Mode noch nicht dargestellt und unterdrückt die mögliche Darstellung ihrer
untergeordneten Teilstrukturen.
8.1.3.8 Symbole und ihre Bedeutung im Struktur-Editor (Grafik-Mode)
Im Grafik-Mode des Struktur-Editors werden eine Reihe von Symbolen verwendet, die eine unterschiedliche
Bedeutung haben. Nachfolgend wird die Bedeutung der Symbole erläutert.
Umriß
der Leiterplatte oder Teilstruktur
Er wird eindeutig bestimmt durch die Länge und Breite der Leiterplatte oder Teilstruktur.
Name
der Leiterplatte oder Teilstruktur (Farbe blau)
<Name> Der Name wird immer oberhalb der linken oberen Ecke des Umrisses mit derselben Drehlage wie die
Teilstruktur angezeigt.
Nullpunkt
Dieses Symbol zeigt den Nullpunkt des Koordinatensystems der Leiterplatte oder Teilstruktur an.
Koordinatensystem
einer Teilstruktur
Diese Grafik zeigt die Lage des Koordinatensystems der Teilstruktur an.
Der Pfeil markiert die x-Achse und zeigt die positive Richtung der Achse an.
Abmaße-Vektoren
Sie symbolisieren die beiden Vektoren vom LP-Nullpunkt zu Ecke "1" und Ecke "2" des LP-Umrisses
(siehe Grafik auf Seite 8 - 28).
