5 WF 4 TX 系列 维护 拆下 TH 10 分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T31、T87
易损件： 耗材：
www.asm-smt.com

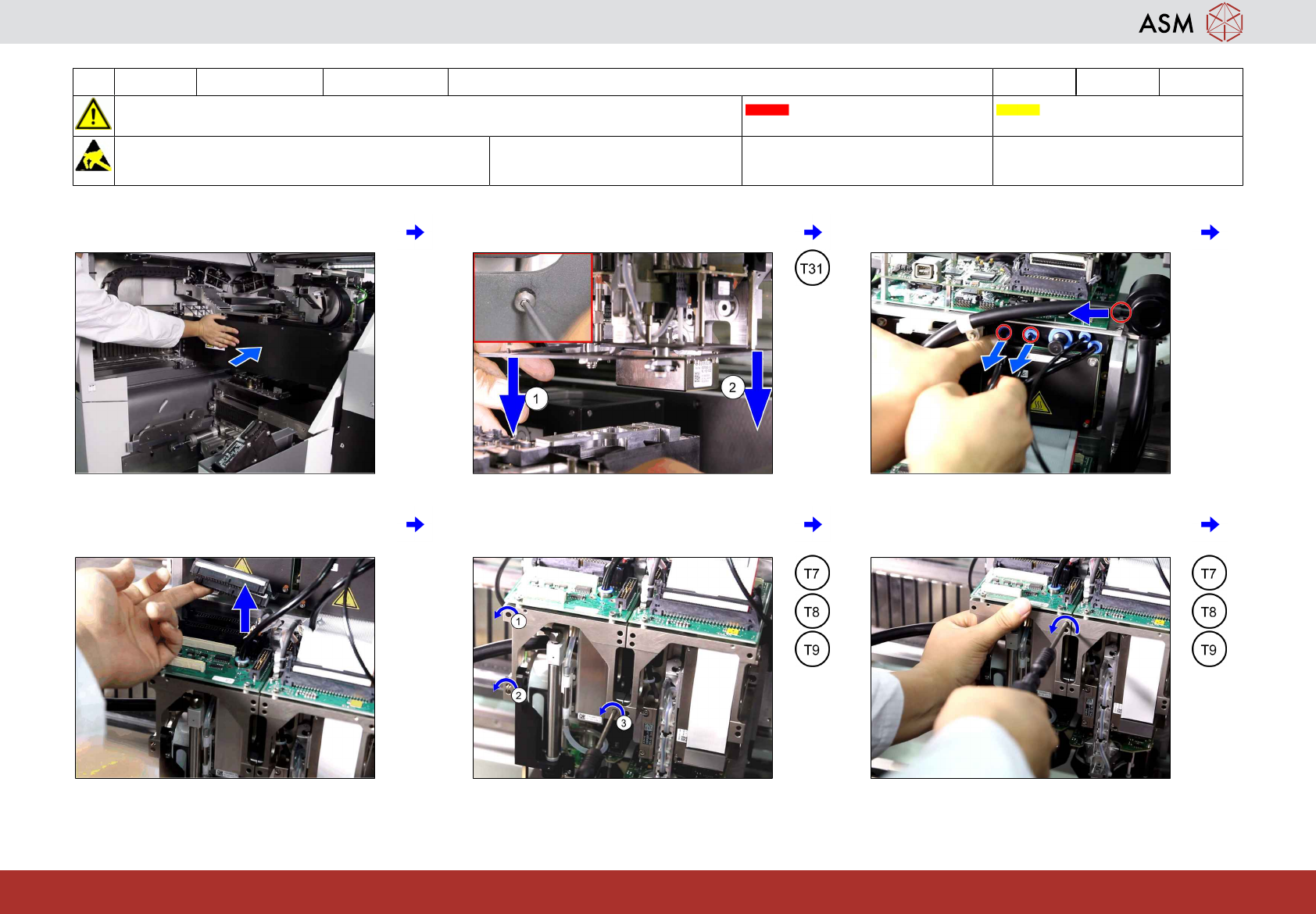

1 将悬臂移到正常工作位置。
2
拧松固定相机影像罩：TH 的两颗螺钉。
3
从左侧段位器拔出 3 个压缩空气连接。
4 断开左侧贴片头段位器的带状电缆。
5
拆下固定左侧贴片头段位器 (1) 至 (3) 的 3
个固定螺钉。
6
握住段位器并拆下最后一颗螺钉，然后将
贴片头段位器取下。
5 WF 4 TX 系列 维护 拆下 TH 10 分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T31、T87
易损件： 耗材：
www.asm-smt.com
7 将 TH 放入运输盒中。
8
从右侧贴片头拔出 3 个压缩空气连接。
9
断开右侧贴片头带状电缆。
10 拆下固定右侧贴片头段位器 (1) 至 (3) 的 3
个固定螺钉。
11
握住贴片头并拆下最后一颗螺钉，然后将
贴片头段位器取下。
12
将 TH 放入运输盒中。
