19 WF 4 TX 系列 维护 校准 TH 14分钟 1 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

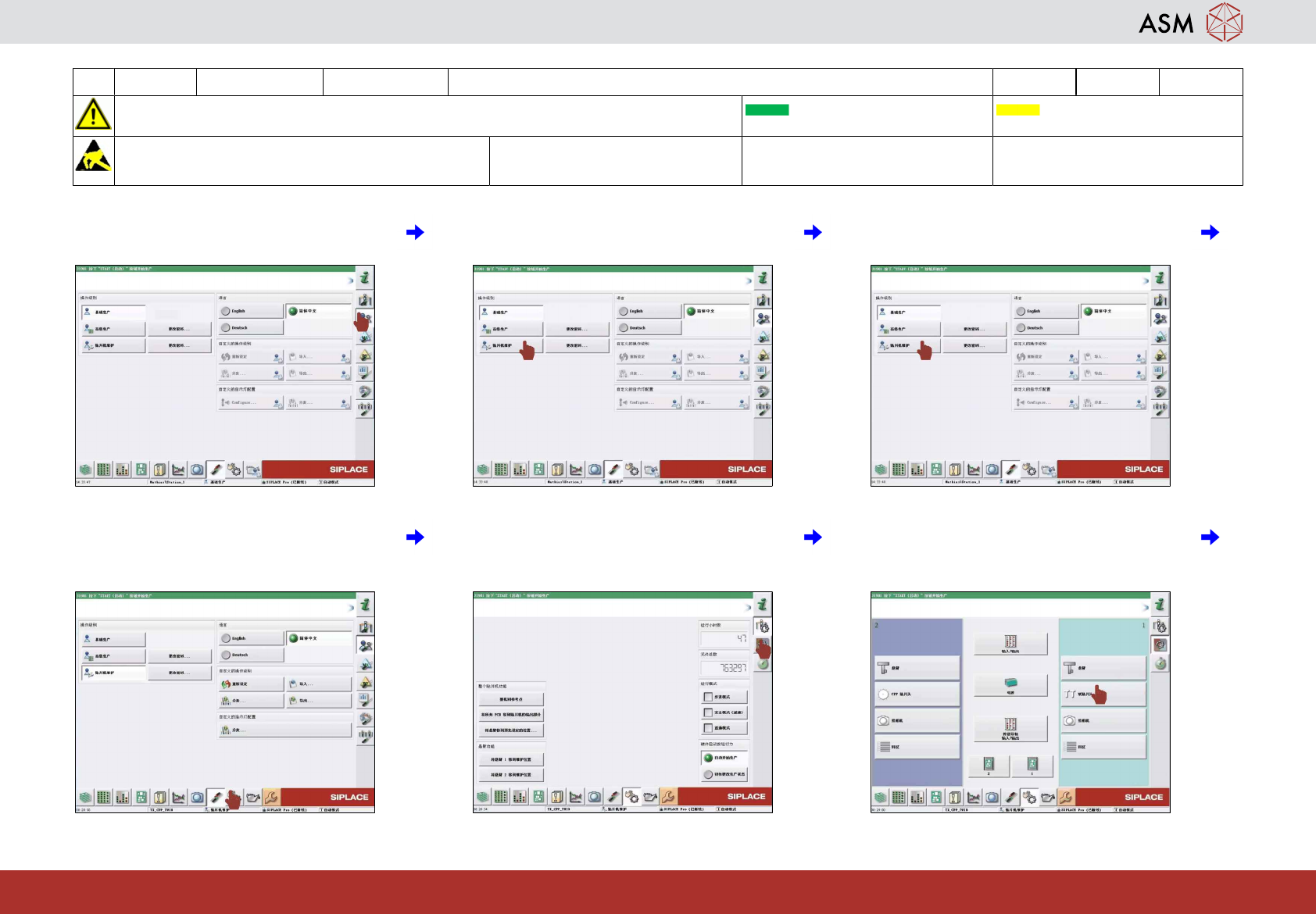

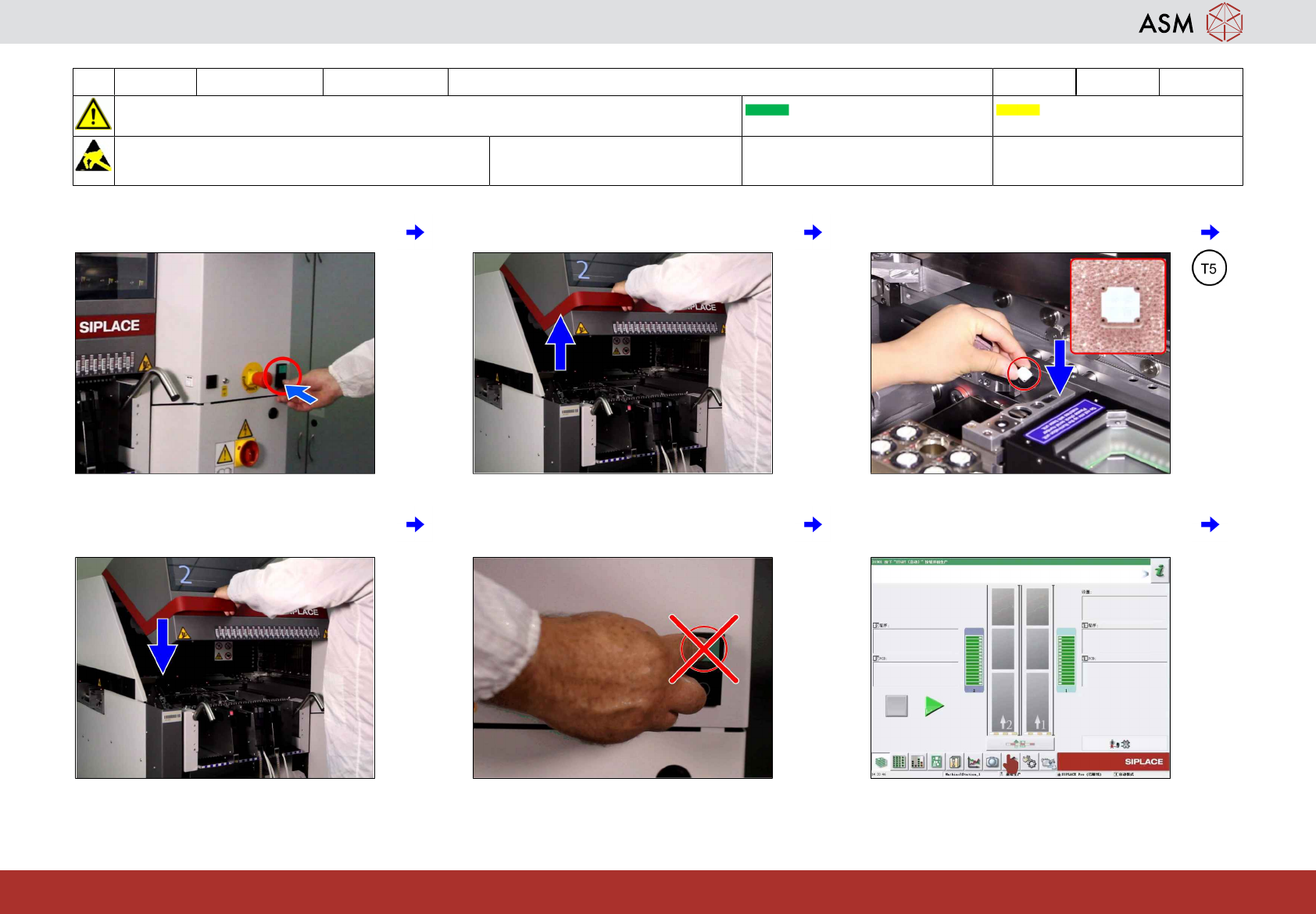

1 按下 stop（停止）按钮。
2
打开保护盖。
3
将校准工具放入插袋中。
4 关闭保护盖。
5
不要点击机器“Start（启动）”按钮。
6
点击“Settings and Options（设置和选
项）”图标
19 WF 4 TX 系列 维护 校准 TH 14分钟 2 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
7 点击“User Settings（用户设置）”图标
8
点击“Machine Service（贴片机服务）”图
标。
9
若要安装相同的贴片头，则继续步骤 22。
10 点击“Check Sensor and Options（检查传
感器和选项）”图标。
11
点击“Check Sensor Function of Specific
Components（检查特定元件的传感器功
能）”图标。
12
点击“TH”图标。
19 WF 4 TX 系列 维护 校准 TH 14分钟 3 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

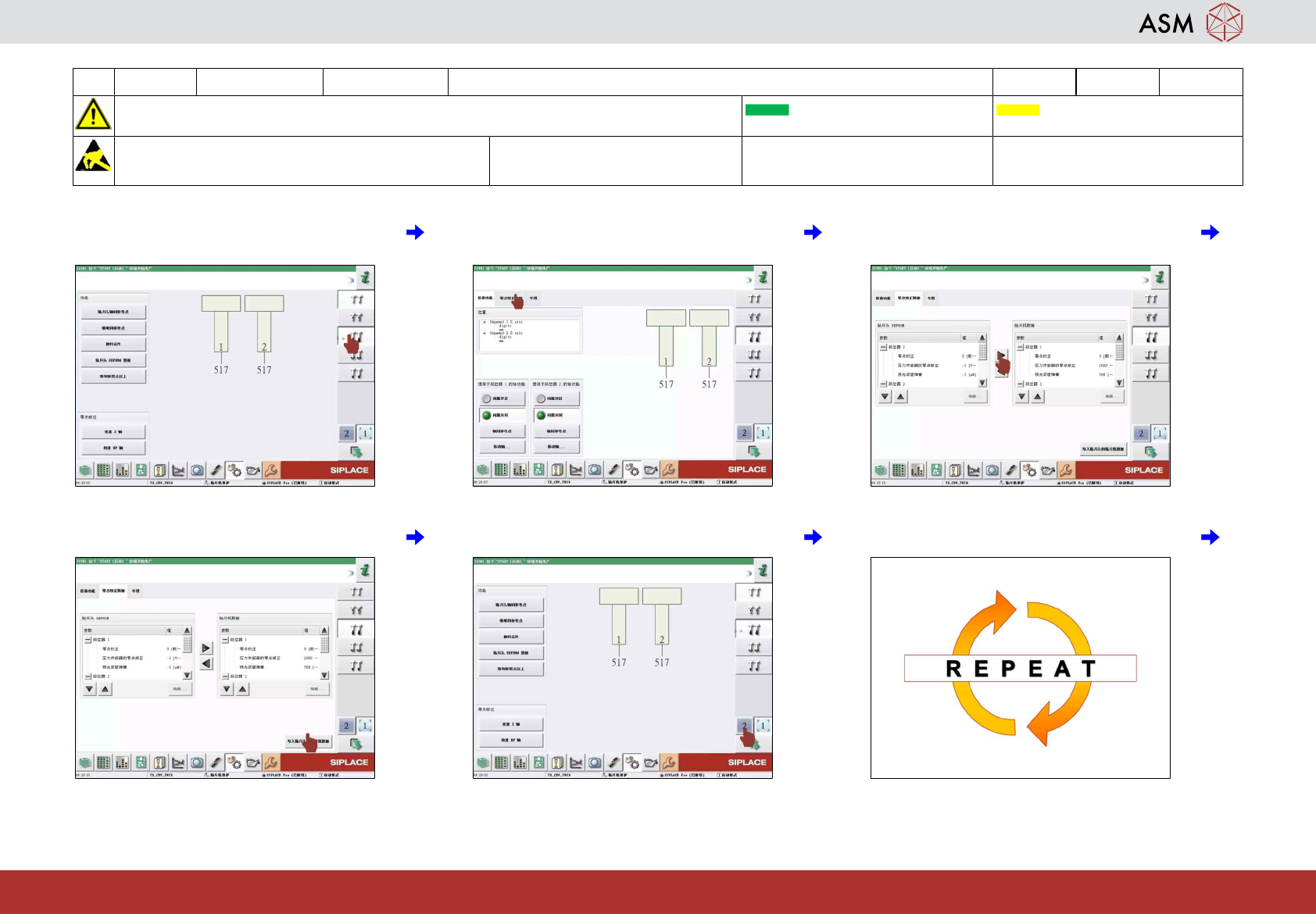

13 点击“Check Positions and Functions of the
Z-Axis（检查 Z 轴的位置和功能）”图标。
14
点击“零校正数据”。
15
点击“向右箭头”图标将数据从 EPROM 传输
至贴片头
16 点击写入贴片头与贴片机数据。
17
选择第二个贴片头"TH"（若需要）。
18
重复步骤 13 - 15。
