8 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 5分钟 1 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T89 易损件： 耗材： C3、C5、C49 www.asm-smt.com 1 将阀门推杆拉回到锁定位置。 2 拧开顶部的螺钉。 3 准备好弹筒式润滑脂（若配备）。 4 将弹筒式润滑脂插入…
www.asm-smt.com

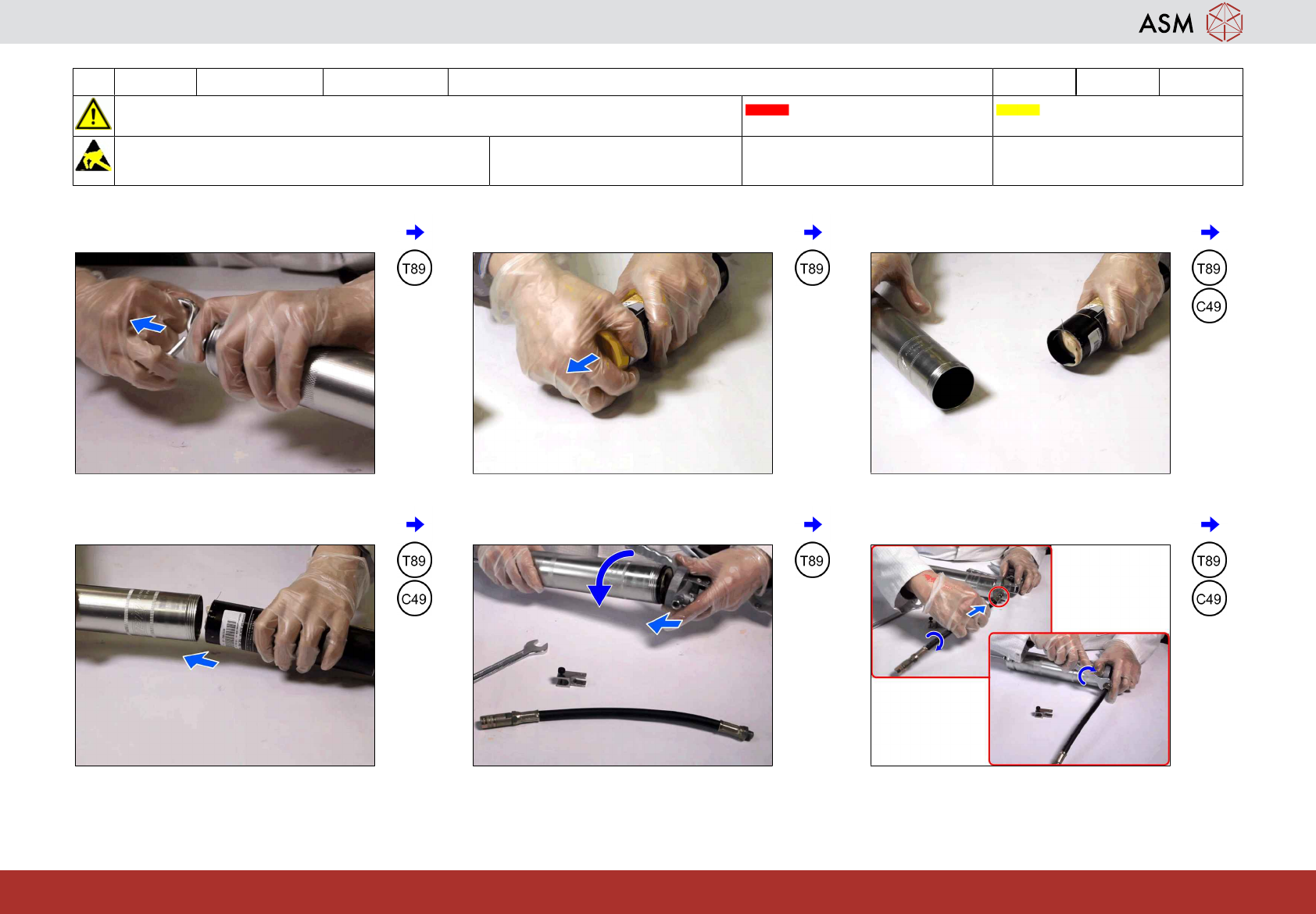

8 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 5分钟 1 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C49
www.asm-smt.com
1 将阀门推杆拉回到锁定位置。
2
拧开顶部的螺钉。
3
准备好弹筒式润滑脂（若配备）。
4 将弹筒式润滑脂插入润滑枪（若配备）。
5
闭合润滑枪。
6
安装带有液压接口 Y 轴的软管。

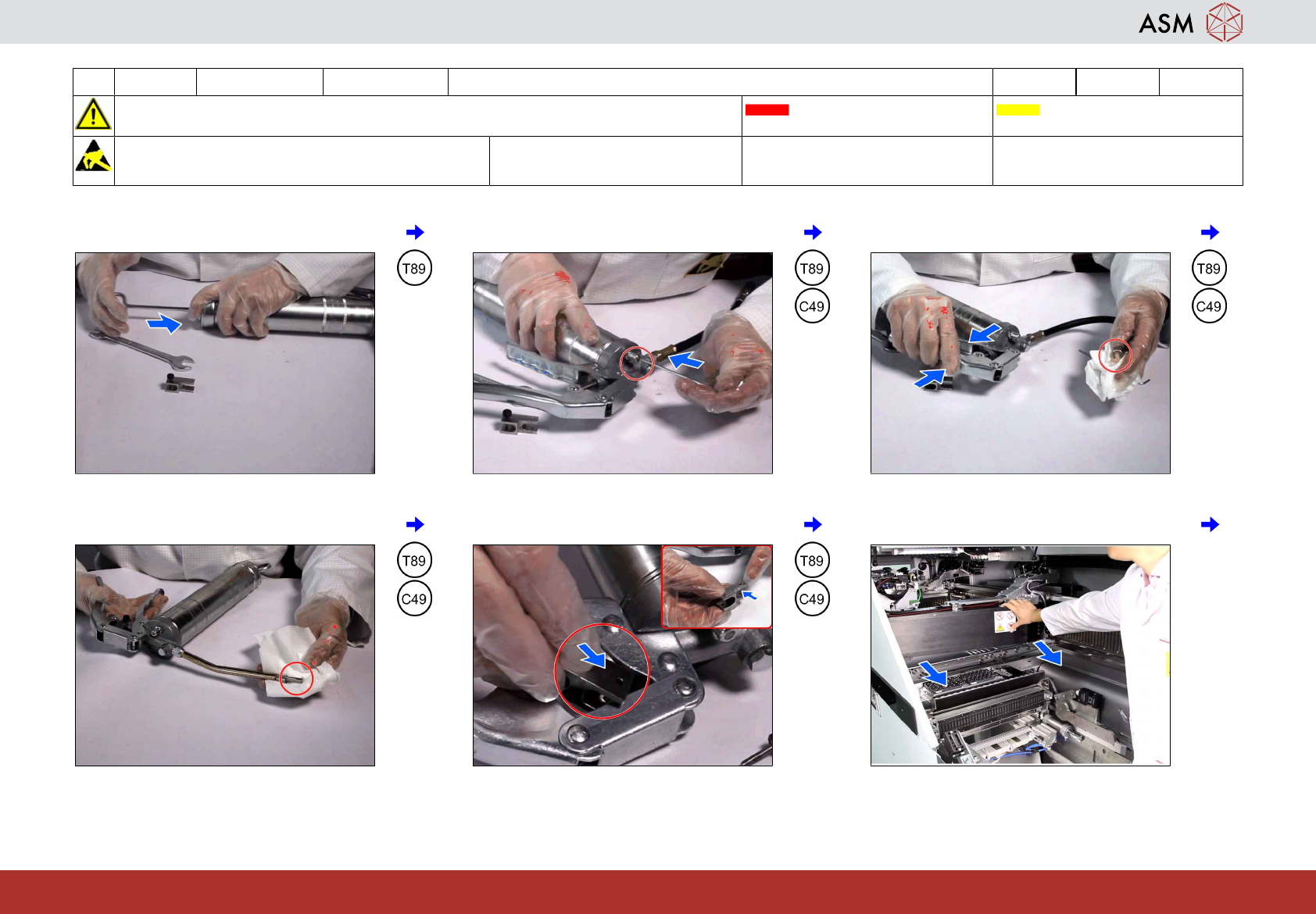

8 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 Y 轴的刻度 5分钟 2 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C49
www.asm-smt.com
7 松开锁定位置。
8
推回放气螺丝上的球体。
9
按压扳机直到有润滑脂溢出。
10 清除多余的润滑脂。
11
在润滑枪的 Y 轴 ..4 克侧安装冲程限制块
12
将悬臂移至可能的工作区。
