6 WF 4 TX 系列 维护 放回已维修好的 TH 10 分钟 1 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T7、T8、T9、T87 易损件： 耗材： www.asm-smt.com 1 将右侧贴片头段位器从运输容器中取出。 2 放置段位器贴片头支座并用一颗螺钉稍微 固定。 3 稍微上紧 (1) 号和 (3) 号位置上的…
5 WF 4 TX 系列 维护 拆下 TH 10 分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T31、T87
易损件： 耗材：
www.asm-smt.com

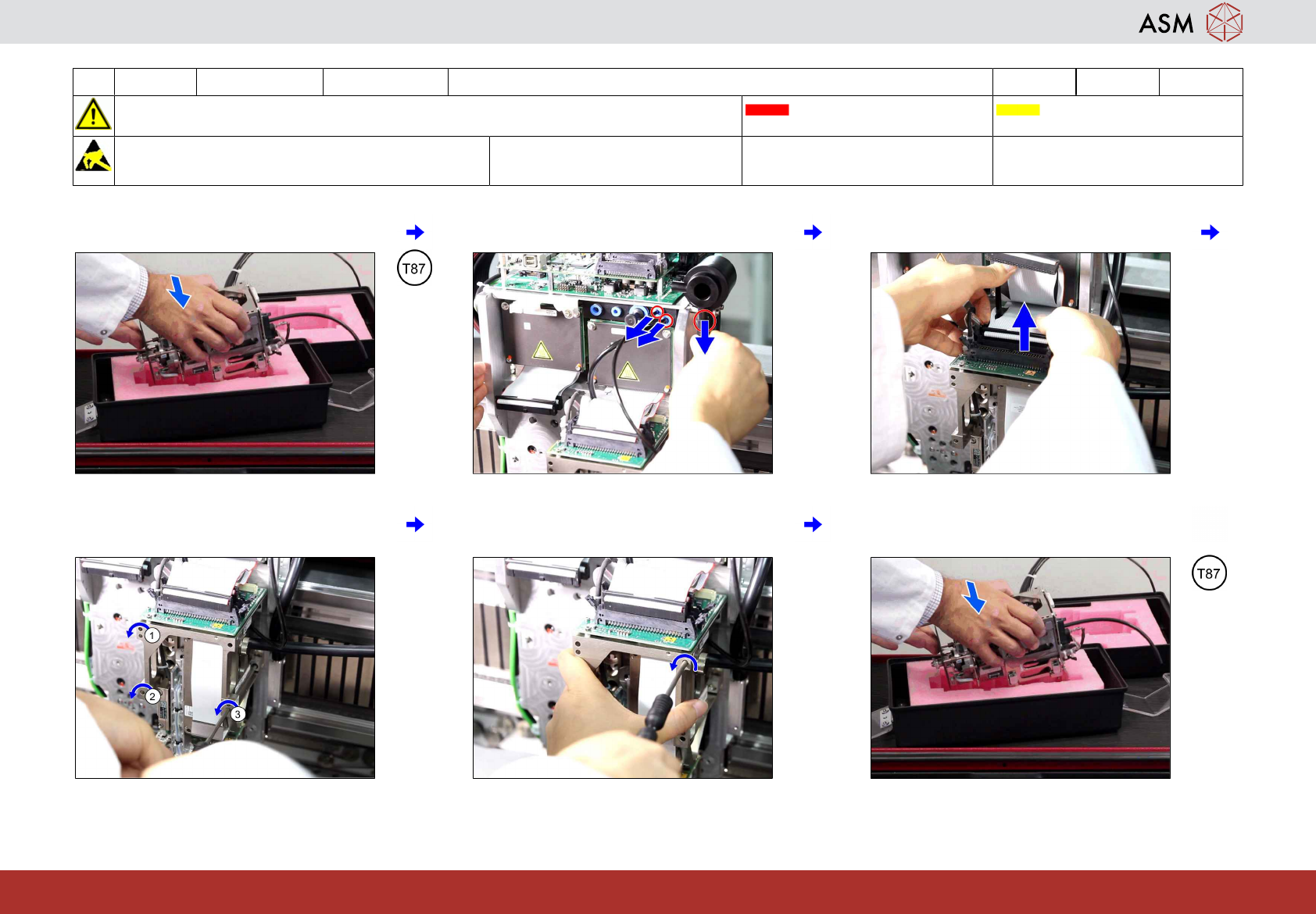

7 将 TH 放入运输盒中。
8
从右侧贴片头拔出 3 个压缩空气连接。
9
断开右侧贴片头带状电缆。
10 拆下固定右侧贴片头段位器 (1) 至 (3) 的 3
个固定螺钉。
11
握住贴片头并拆下最后一颗螺钉，然后将
贴片头段位器取下。
12
将 TH 放入运输盒中。
6 WF 4 TX 系列 维护 放回已维修好的 TH 10 分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T87
易损件： 耗材：
www.asm-smt.com

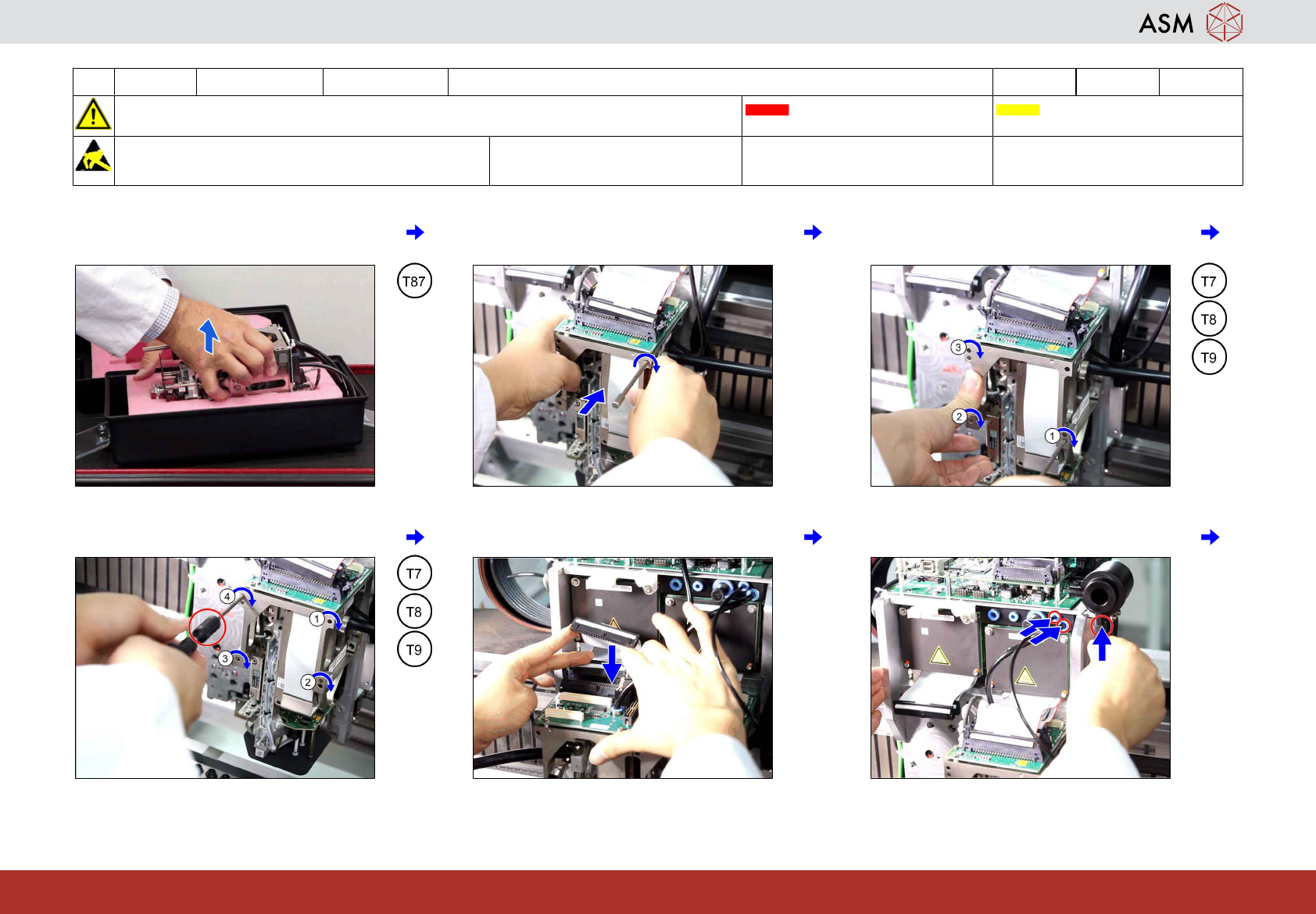

1 将右侧贴片头段位器从运输容器中取出。
2
放置段位器贴片头支座并用一颗螺钉稍微
固定。
3
稍微上紧 (1) 号和 (3) 号位置上的螺钉。
4 固定螺钉 (1) 至 (4)，使之扭矩为 2,7 Nm。
5
连接带状电缆。
6
连接 3 个压缩空气接头。
6 WF 4 TX 系列 维护 放回已维修好的 TH 10 分钟 2 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T7、T8、T9、T87
易损件： 耗材：
www.asm-smt.com

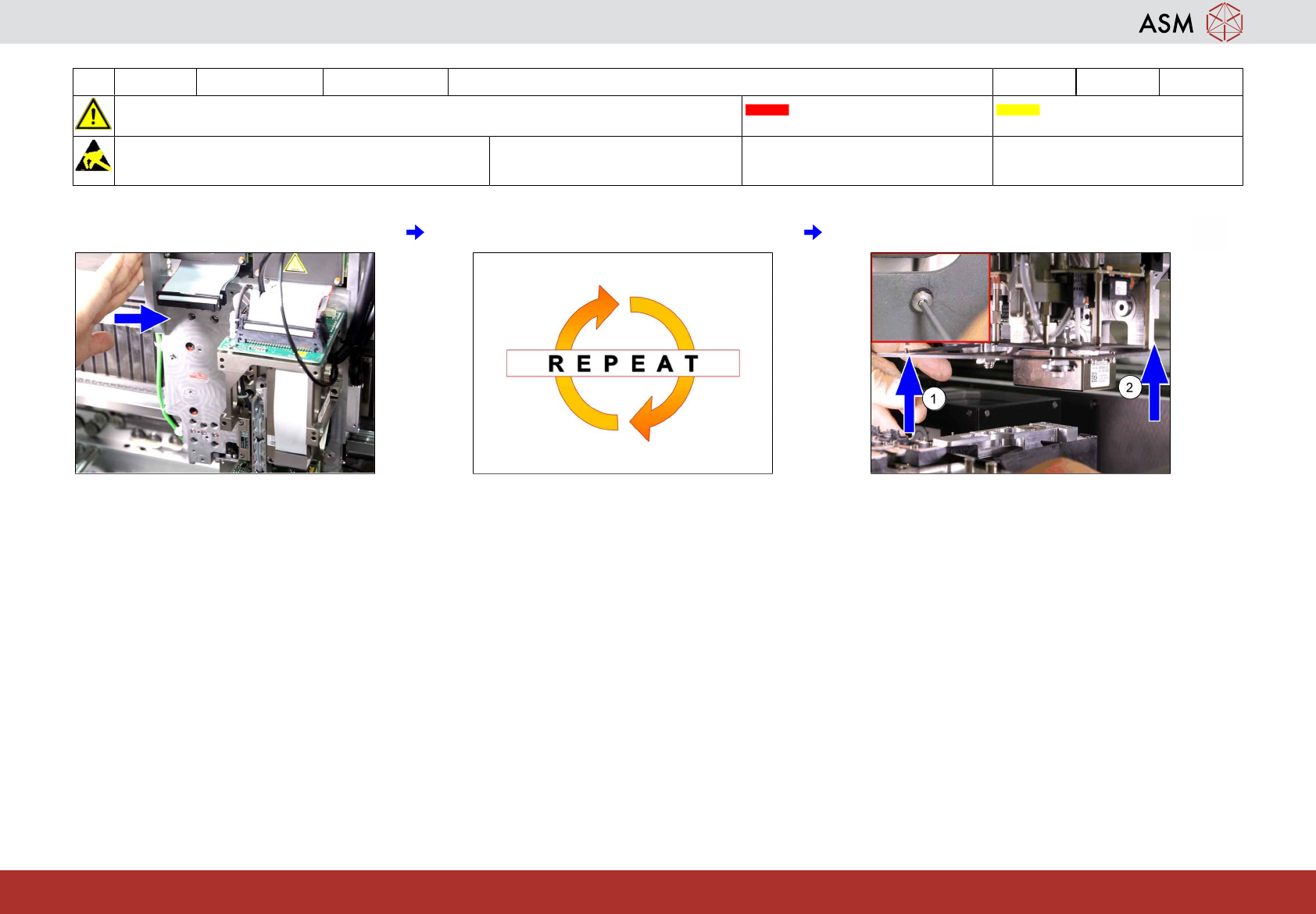

7 将悬臂移到正常工作位置。
8
为左侧贴片头段位器重复步骤 1 - 7。
9
安装相机影像罩：TH。
