19 WF 4 TX 系列 维护 校准 TH 14分钟 6 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
31 点击“Selected Head（选定的贴片头）”图
标。
32
点击“All Nozzles（所有吸嘴）”图标。
33
点击“Check Configuration of the Nozzle
Changer（检查吸嘴交换器的配置）”图
标。
34 检查 517 和 518 是否在吸嘴交换器中。
35
如果吸嘴 517 和 518 不在吸嘴交换器中，
请通知维修人员。
36
点击“Set Configuration of Nozzles on
Heads（设置贴片头上吸嘴的配置）”图
标。
19 WF 4 TX 系列 维护 校准 TH 14分钟 7 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

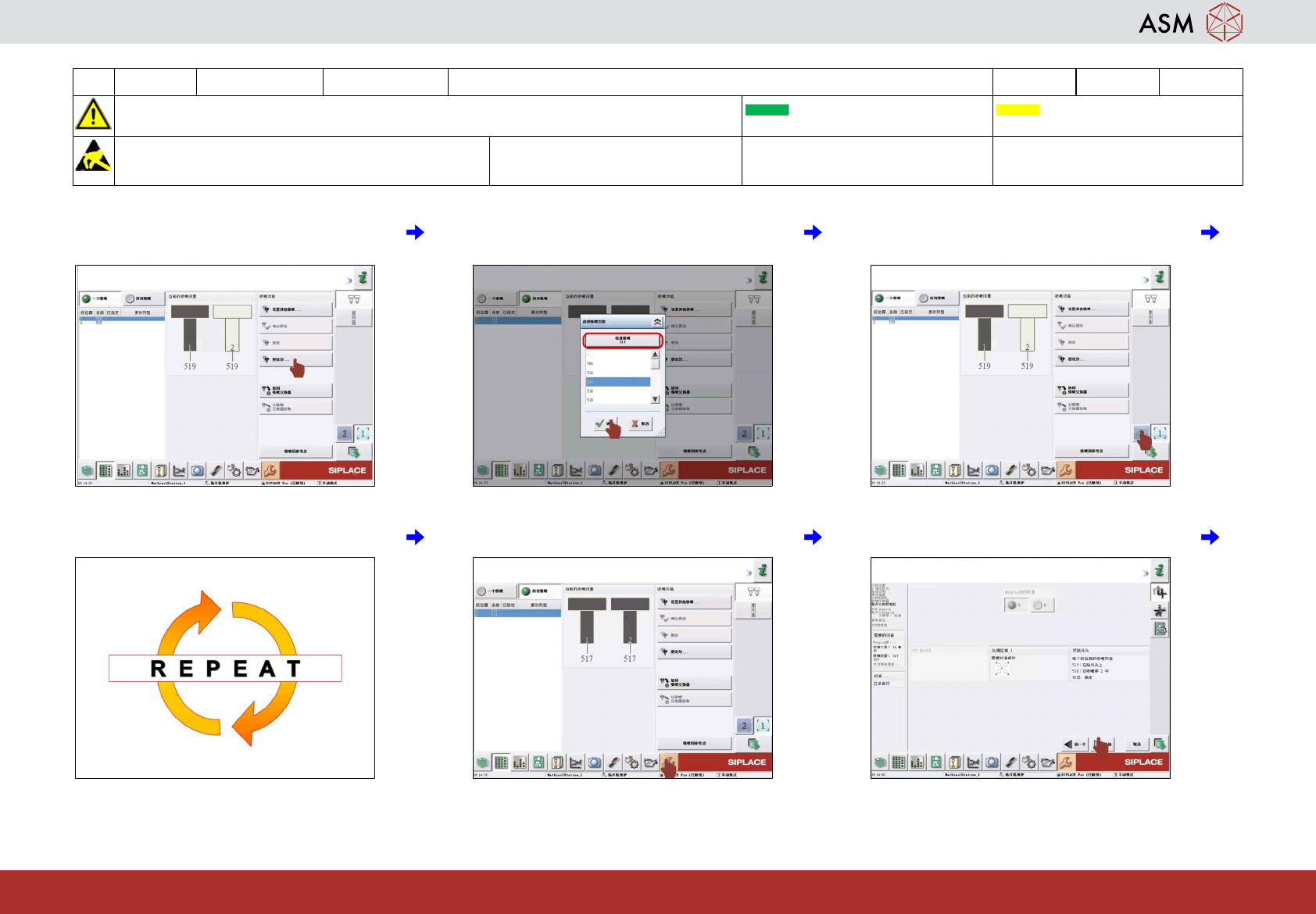

37 点击“Change With（交换为）”图标。
38
选择校准吸嘴，然后点击“OK（确定）”图
标。
39
选择第二个贴片头 TH（若需要）
40 重复步骤 35 - 39。
41
点击“Calibration（校准）”图标
42
点击“Start（开始）”图标。
19 WF 4 TX 系列 维护 校准 TH 14分钟 8 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

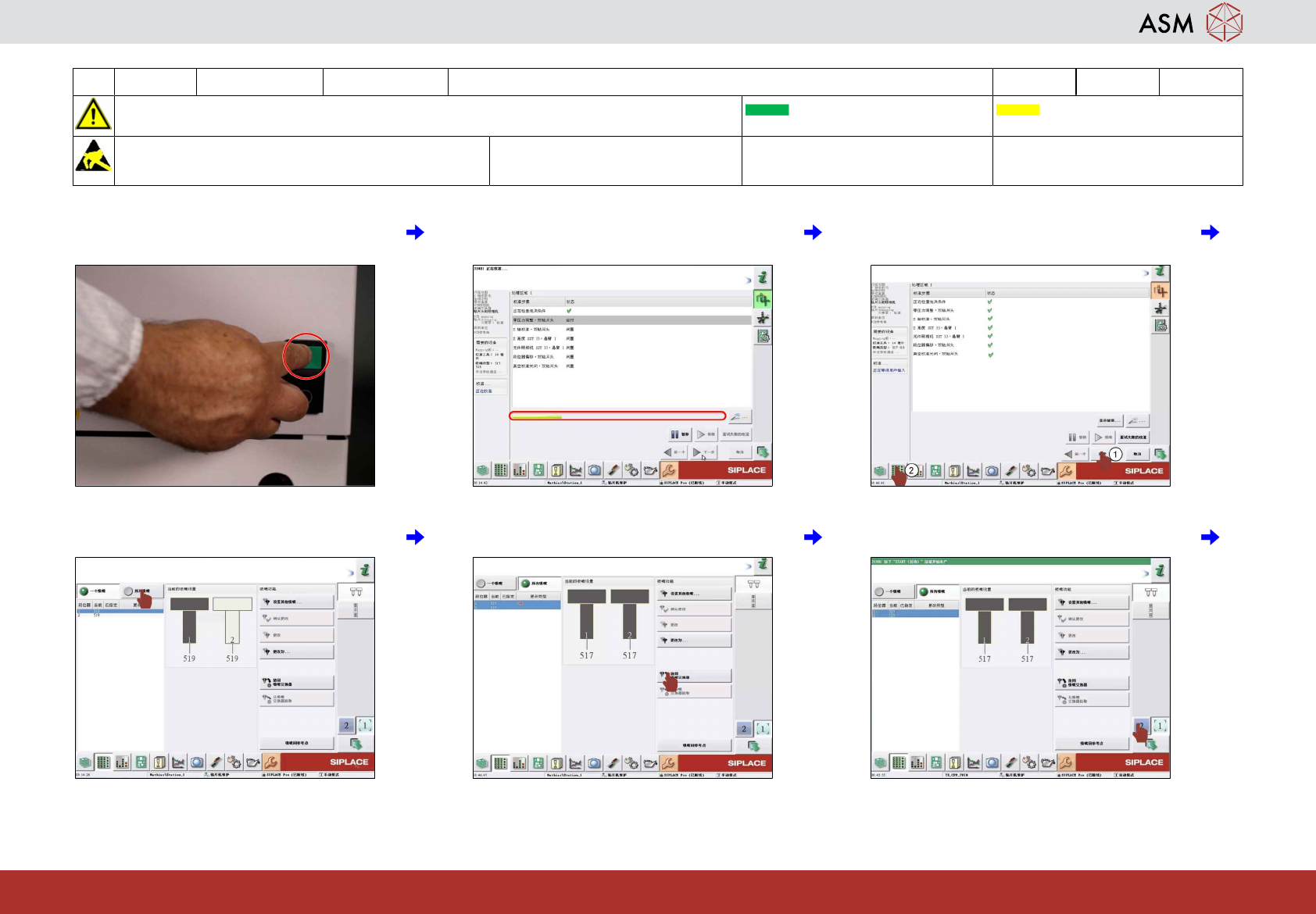

43 按下机器“Start（启动）”（若请求）。
44
校准时间 5 分钟。
45
点击“Accept（接受）”(1)，然后点
击“Display Setup（显示设置）”(2)。
46 点击所有吸嘴。
47
点击所有吸嘴。
48
选择第二个贴片头 TH（若需要）
