9 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 X 轴的刻度 5分钟 2 / 3 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送导轨空 注意！遵守防静电守则 工具： T89 易损件： 耗材： C3、C5、C49 www.asm-smt.com 7 如没有，转至步骤 9。 8 如有，请联系维修人员。 9 将 X 轴移动 30 cm。 10 重复步骤 5 -…
9 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 X 轴的刻度 5分钟 1 / 3
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C49
www.asm-smt.com
1 安装润滑脂喷嘴转接器 X 轴。
2
在润滑枪的 Y 轴 ..15 克侧安装冲程限制
块。
3
将悬臂移至可能的工作区。
4 将软管径直接入润滑喷嘴中。
5
挤压润滑枪一次。
6
润滑喷嘴上出现润滑脂。
9 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 X 轴的刻度 5分钟 2 / 3
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C49
www.asm-smt.com

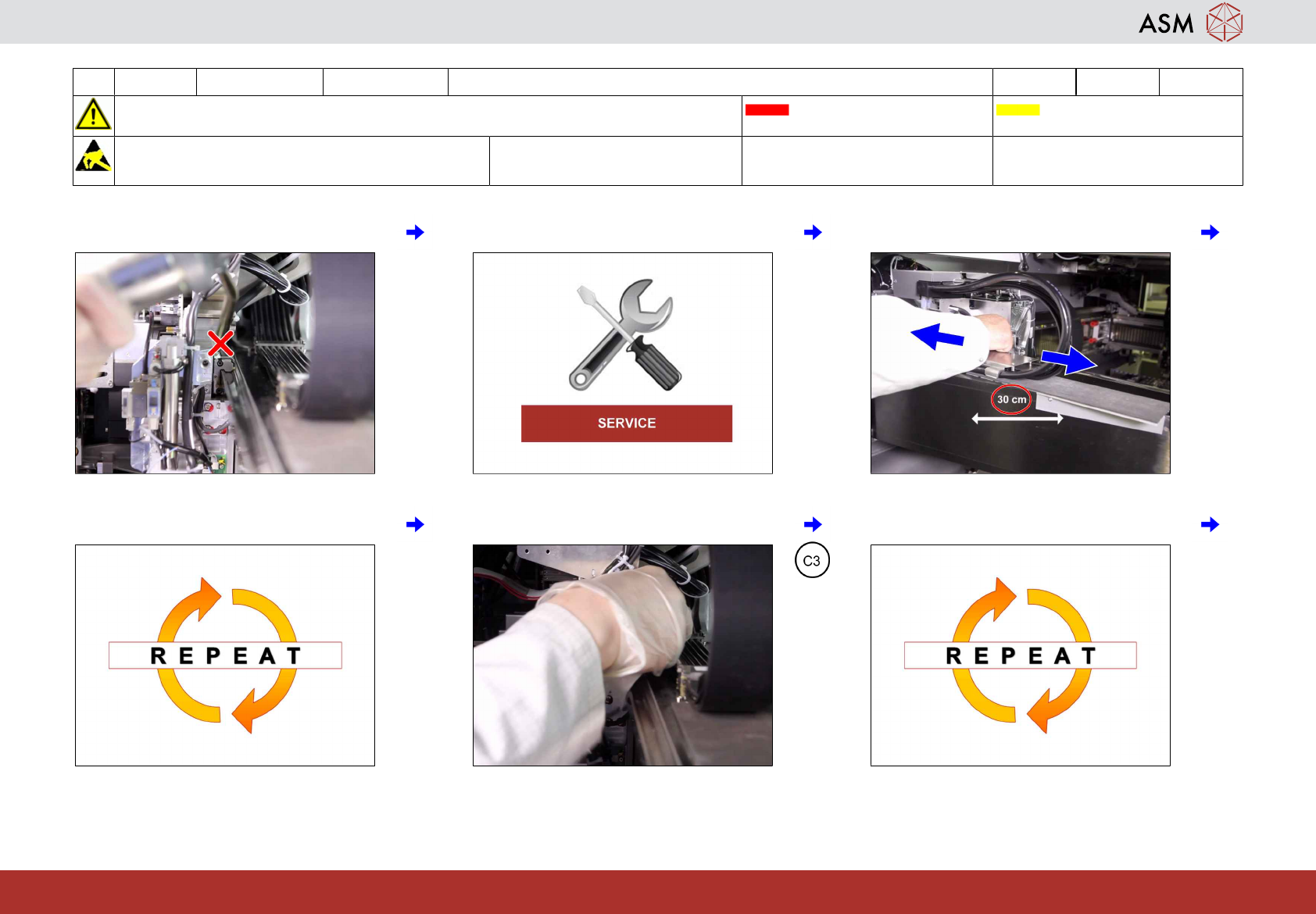

7 如没有，转至步骤 9。
8
如有，请联系维修人员。
9
将 X 轴移动 30 cm。
10 重复步骤 5 - 9 两次。
11
将润滑喷嘴周边的多余润滑脂清除。
12
为悬臂上的其他润滑喷嘴重复步骤 4 - 11。
9 WF 4 TX 系列 维护 润滑引导轴承，清洁线性引导装置以及 X 轴的刻度 5分钟 3 / 3
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送导轨空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C49
www.asm-smt.com
13 清洁线性引导装置。
14
清洁 X 轴光栅尺的导轨。
15
为其他悬臂 的 X 轴重复步骤 4 - 14。
