19 WF 4 TX 系列 维护 校准 TH 14分钟 4 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

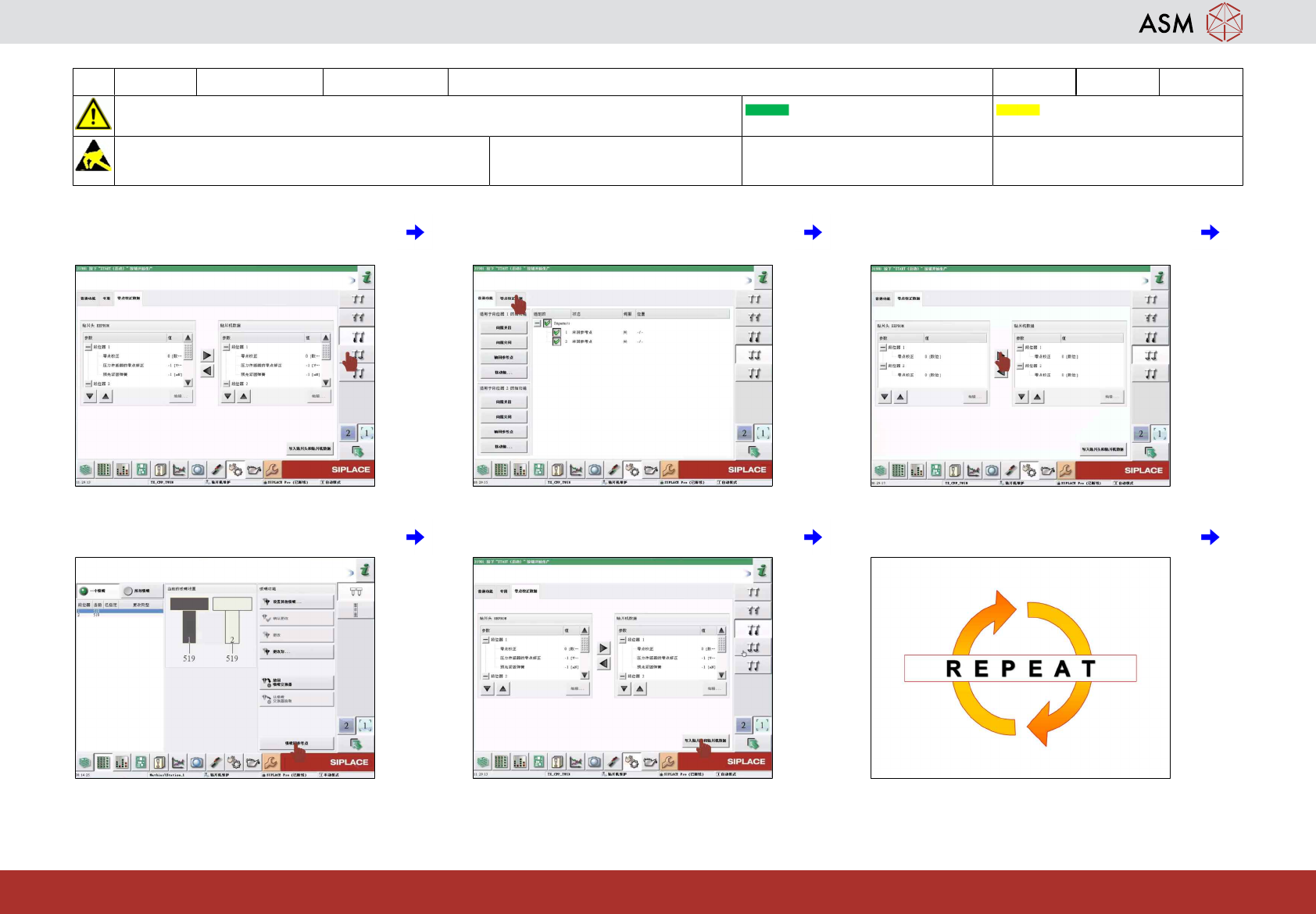

19 点击 DP 轴的检查位置和功能。
20
点击“零校正数据”。
21
点击向右箭头将数据从 EPROM 传输到贴
片头。
22 点击右侧贴片头和机器日期
23
选择第二个贴片头 TH（若需要）
24
重复步骤 19 - 22。
19 WF 4 TX 系列 维护 校准 TH 14分钟 5 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

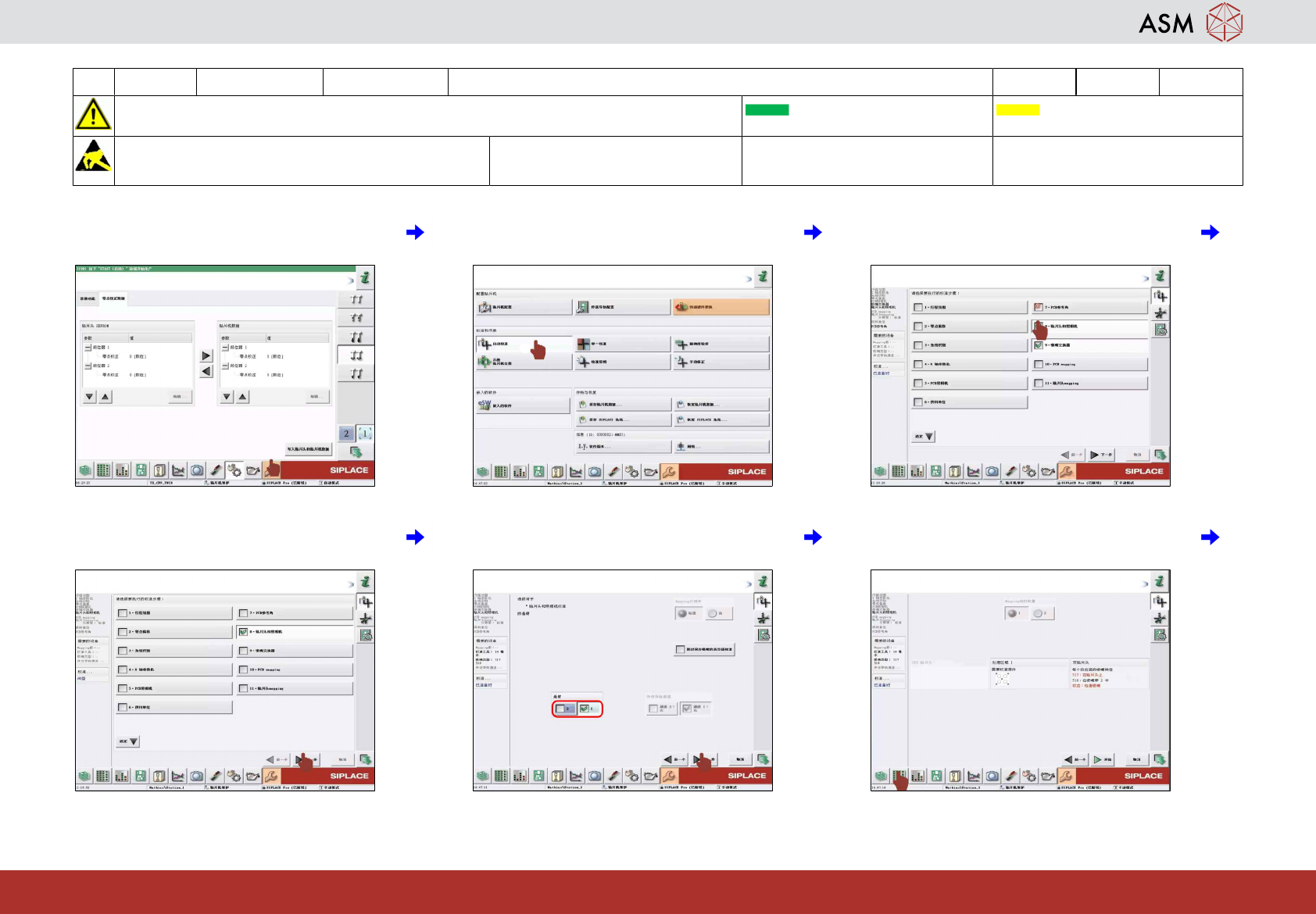

25 点击“Calibration（校准）”图标
26
点击“Automatic Calibration（自动校
准）”图标。
27
点击“Heads and Cameras（贴片头和相
机）”图标并取消选择所有其他选项。
28 点击“Next（下一步）”图标。
29
为要校准的贴片头选择悬臂，并点
击“Next（下一步）”图标。
30
点击“Display Setup（显示设置）”图标。
19 WF 4 TX 系列 维护 校准 TH 14分钟 6 / 9
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送导轨空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

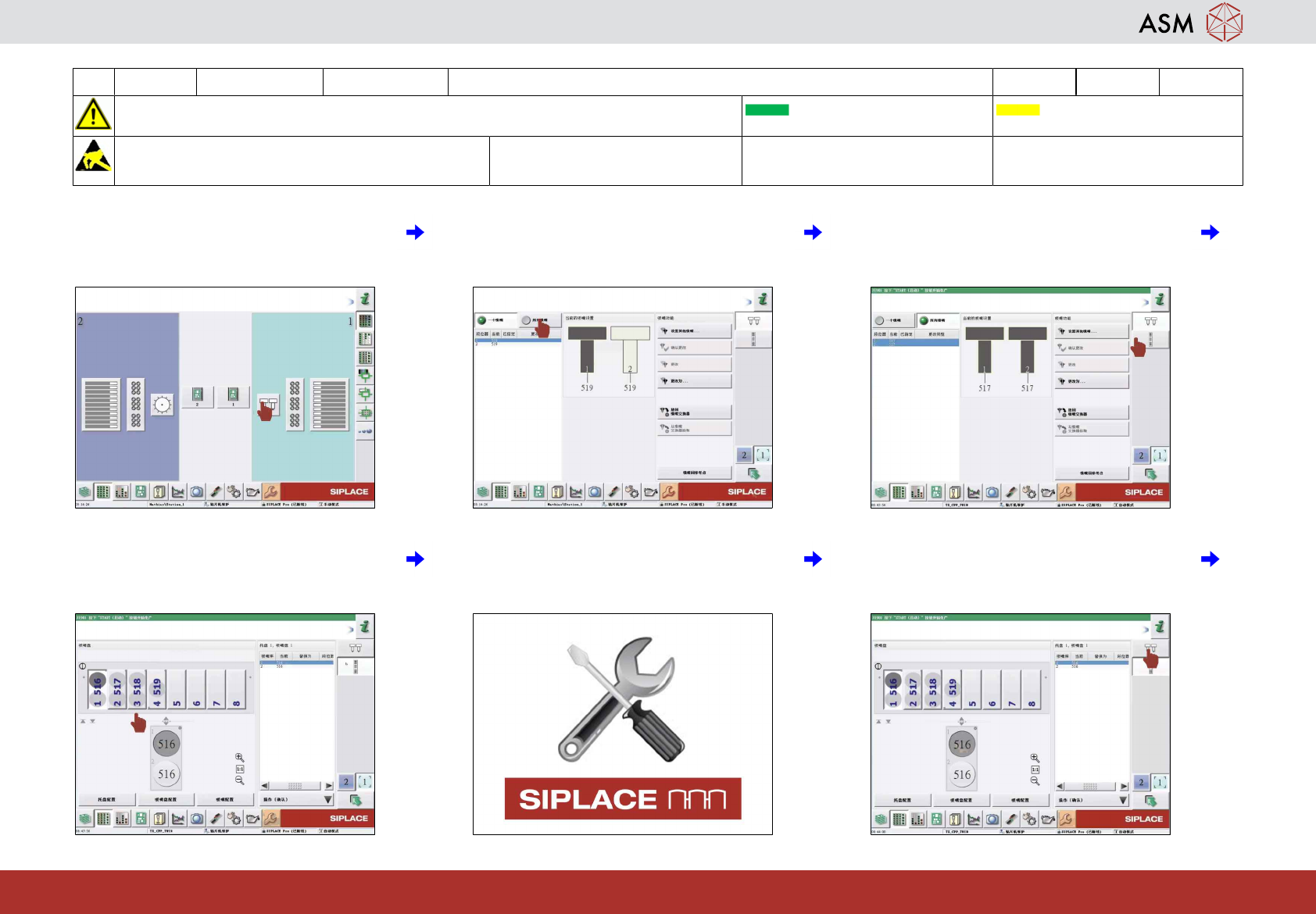

31 点击“Selected Head（选定的贴片头）”图
标。
32
点击“All Nozzles（所有吸嘴）”图标。
33
点击“Check Configuration of the Nozzle
Changer（检查吸嘴交换器的配置）”图
标。
34 检查 517 和 518 是否在吸嘴交换器中。
35
如果吸嘴 517 和 518 不在吸嘴交换器中，
请通知维修人员。
36
点击“Set Configuration of Nozzles on
Heads（设置贴片头上吸嘴的配置）”图
标。
