- - 25. PWBCONVEY ORCOMPONENTS (1) 2 1 2 1 5 1 8 1 5 D C B A 1 6 1 6 1 4 1 3 1 2 4 2 5 2 4 2 5 2 0 C 1 9 1 1 7 2 7 1 0 2 7 2 2 3 4 5 6 6 5 2 6 3 1 2 3 2 1 2 1 D B A 1 7 3 0 2 9 2 8 2 6 3 1 2 3 9 1 1 9 1 1 7 8 8 8 7 8…

100%1 / 148
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
401-38500 HMS_LOWER_ASM 1
2 401-38412 HMS_BR (1)
3 SL-6030892-TN SCREWM3L=8 (2)
4 401-36485 HIGHTSENSORASM (2)
5 SM-6032502-TN SCREWM3L=25 (2)
6 L245E-021-000 HMSAMPBASE (1)
7 SL-6040892-TN SCREWM4L=8 (2)
8
#02
401-38501 HMS_UPPER_ASM 1
9 401-38412 HMS_BR (1)
10 SL-6030892-TN SCREWM3L=8 (2)
11 401-37330 HIGHTSENSOR(55)ASM (1)
12 SM-6032502-TN SCREWM3L=25 (2)
13 L245E-021-000 HMSAMPBASE (1)
14 SL-6040892-TN SCREWM4L=8 (2)
15 401-38413 HMS_BASE (1)
16 SL-6030892-TN SCREWM3L=8 (3)
- -

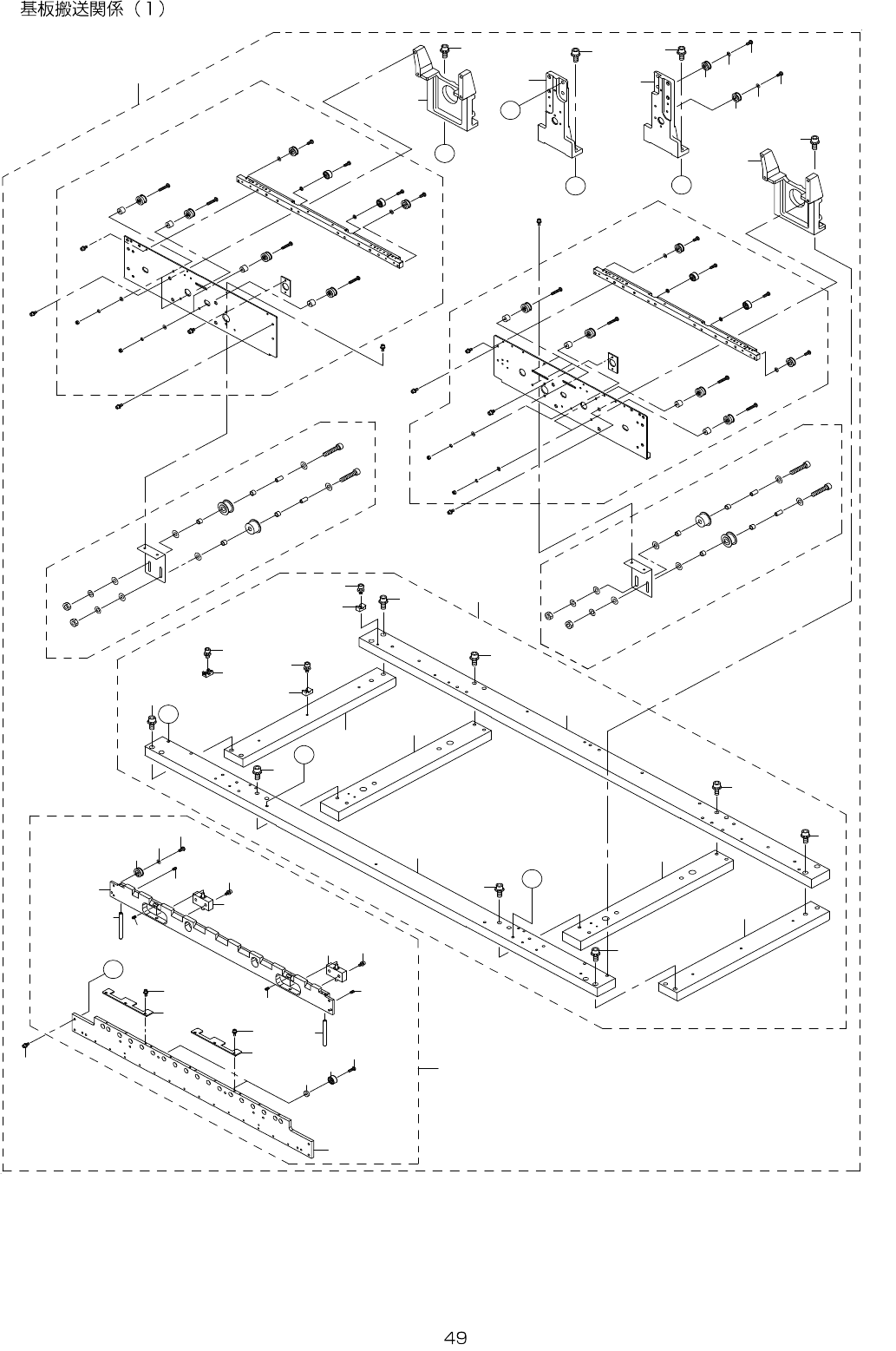

25.PWBCONVEYORCOMPONENTS(1)
2
1 2
1 5
1 8
1 5
D
C
B
A
1 6
1 6
1 4
1 3
1
2 4
2 5
2 4
2 5
2 0
C
1 9
1 1
7
2 7
1 0
2 7
2 2
3
4
5
6
6
5
2 6
3 1
2 3
2 1
2 1
D
B
A
1 7
3 0
2 9
2 8
2 6
3 1
2 3
9
1 1
9
1 1
7
8
8
8
7
8
7
3 3
3 2
3 4
3 5
3 7
3 6
3 5
3 6
3 7
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-37171 CONVEYOR_RAIL_F_ASM_L 1
2 400-00994 BASEBARASM(L) (1)
3 400-01038 BASEBARR(L) (1)
4 400-01039 BASEBARF(L) (1)
5 400-70087 BASEBARS(L) (2)
6 400-00996 BASEBARSS(L) (2)
7 SL-6084092-TN SCREWM8L=40 (8)
8 SL-6063592-TN SCREW (8)
9 HX-0029400-00 FIXEDBASE (13)
10 HX-0034400-00 FIXEDBASE (2)
11 SM-4040801-SC SCREWM4X0.7L=8 (15)
12 400-00802 RAILSTANDCL (1)
13 SL-6052092-TN SCREWM5L=20 (2)
14 400-00805 RAILSTANDCR (1)
15 400-46032 RAILSTANDF(L) (2)
16 SL-6052092-TN SCREWM5L=20 (4)
17 SL-6041492-TN SCREW (4)
18 SL-6052092-TN SCREWM5L=20 (2)
19 401-37175 CONVEYOR_RAIL_FC_ASM (1)
20 401-38178 RAIL_GUIDE_F_L (1)
21 SM-8030302-TP SCREWM3X3 (2)
22 401-38179 CONVEYOR_RAIL_FC (1)
23 SL-6041092-TN SCREWM4L=10 (4)
24 E2123-721-000 PWBGUIDEPLATEF (4)
25 SL-6030892-TN SCREWM3L=8 (12)
26 400-00812 RAILGUIDESHAFT (2)
27 SM-8040602-TP SCREWM4X0.7L=6 (2)
28 E2111-715-0A0 CONVEYORPULLEYASM. (4)
29 WP-0430800-SC WASHERM4 (4)
30 SM-4040855-SC SCREW (4)
31 E4105-729-0A0 SHAFTSUPPORTBASM. (2)
32 401-38303 RESIST_LIGHTEN_ROLLER_ASM (2)
33 401-38182 ROLLER_SPACER (2)
34 SM-4041601-SC SCREWM4X0.7L=16 (2)
35 E2111-715-0A0 CONVEYORPULLEYASM. (2)
36 SM-4040855-SC SCREW (2)
37 WP-0430800-SC WASHERM4 (2)
