10 测量 • 分析功能简明易懂的触发体系图设置画面报警功能的设置和触发相同，用起来很简单伴随蜂鸣声在画面上显示报警＼ pipipipipipi ！ / 可捕捉波形异常前后的情况 ❶❷ 1 个电压值进行比较 2 个电压值进行比较捕捉工频电源线路的电压下降监测周期捕捉脉冲的异常用逻辑信号的 ON/OF F 进行比较 ch 1 … 设置 4 种触发 ch 2 … 设置 4 种触发电平触…

变频器马达

脉冲

编码器

负载

扭矩

传感器

电池

所有的通道都配备A/D转换器并同步测量时序，因此单元之间以及通道之间不存在采样时间差。

最适用于多通道同时测量的需求

CH 1 A/D

CH 2 A/D

CH 3 A/D

CH 4 A/D

通过在所有通道配备A/D转换器，实现

了各通道的采样同时性。

通过高速采样可捕捉变频器瞬态波形，通过低速采样可测量多通道的有效值。

用高速记录瞬间，用低速长时间记录

采样速度

使用 2ch单元时

使用 4ch单元时

使用 U8795 时使用U8991时

记录长度 10M 点记录长度 5M 点记录长度 2M 点

20 MS/s 0 .5 s 0 . 25s 0 .1 s

10 MS/s 1 s 0 .5 s 0. 2 s

5 MS/s 2 s 1 s 0 .4 s

2 MS/s 5 s 2 s 1 s

1 MS/s 10s 5s 2s

500 KS/s 20s 10 s 4 s

200 KS/s 50 s 25s 10 s

100 KS/s 1 m 40 s 50s 20 s

50 KS/s 3 m 20 s 1 m 40 s 40s

20 KS/s 8 m 20 s 4 m 10 s 1 m 40 s

10 KS/s 16m 40 s 8m 20 s 3m 20 s

5 kS/s 33m 20 s 16 m 40 s 6 m 40 s

2 kS/s 1h 23 m 20s 41 m 40s 16m 40 s

1 kS/s 2h 46 m 40s 1 h 23m 20 s 33 m 20s

500 S/s 5h 33 m 20s 2 h 46m 40 s 1 h 6 m 40s

200 S/s 13 h 53m 20 s 6h 56 m 40s 2h 46 m 40s

100 S/s 1 d 3 h 46m 40 s 13h 53 m 20 s 5 h 33 m 20s

50 S/s 2 d 7 h 33m 20 s 1d 3 h 46m 40 s 11h 6 m 40s

20 S/s 5 d 18 h 53m 20 s 2d 21 h 26m 40 s 1d 3 h 46m 40 s

10 S/s 11 d 13h 46 m 40s 5 d 18h 53 m 20s 2 d 7 h 33m 20 s

5 S/s 23 d 3h 33 m 20s 11 d 13h 46 m 40s 4d 15 h 6m 40 s

2 S/s 57 d 20h 53 m 20s 28 d 22h 26 m 40s 11 d 13h 46 m 40s

1 S/s 115 d 17h 46 m 40s 57 d 20h 53 m 20s 23 d 3h 33 m 20s

内存的最大记录时间

MR8740T的同时采样

扫描方式的采样

用于测量变频器的瞬态波形

高精度、长时间测量有效值

可对变频器的初级侧•次级侧的电压和电流、扭矩以及转速信

号等多个现象，从高压到微小电压同时测量并记录。

通过使用电流单元8971，可以高精度、长时间测量有效值。

由于是切换通道进行测量的，因此通道

越多，最初和最后的测量时序越容易发

生偏差。

CH 1

CH 2

CH 3

A/D

CH 4

所有通道同一时序采样实现了即使波形重叠也不会发生偏差的同时性

ch 1

ch 2

从通道1开始按顺序进行采样列于同一时间轴时发生偏差

ch 1

ch 2

①

②

③

②

⑤

③

⑦

④

⑨

⑤

④

⑥

⑧

⑩

所有单元

所有通道

同时采样

通用模拟测量U8975 超高分辨率测量U8991

测量 • 分析功能

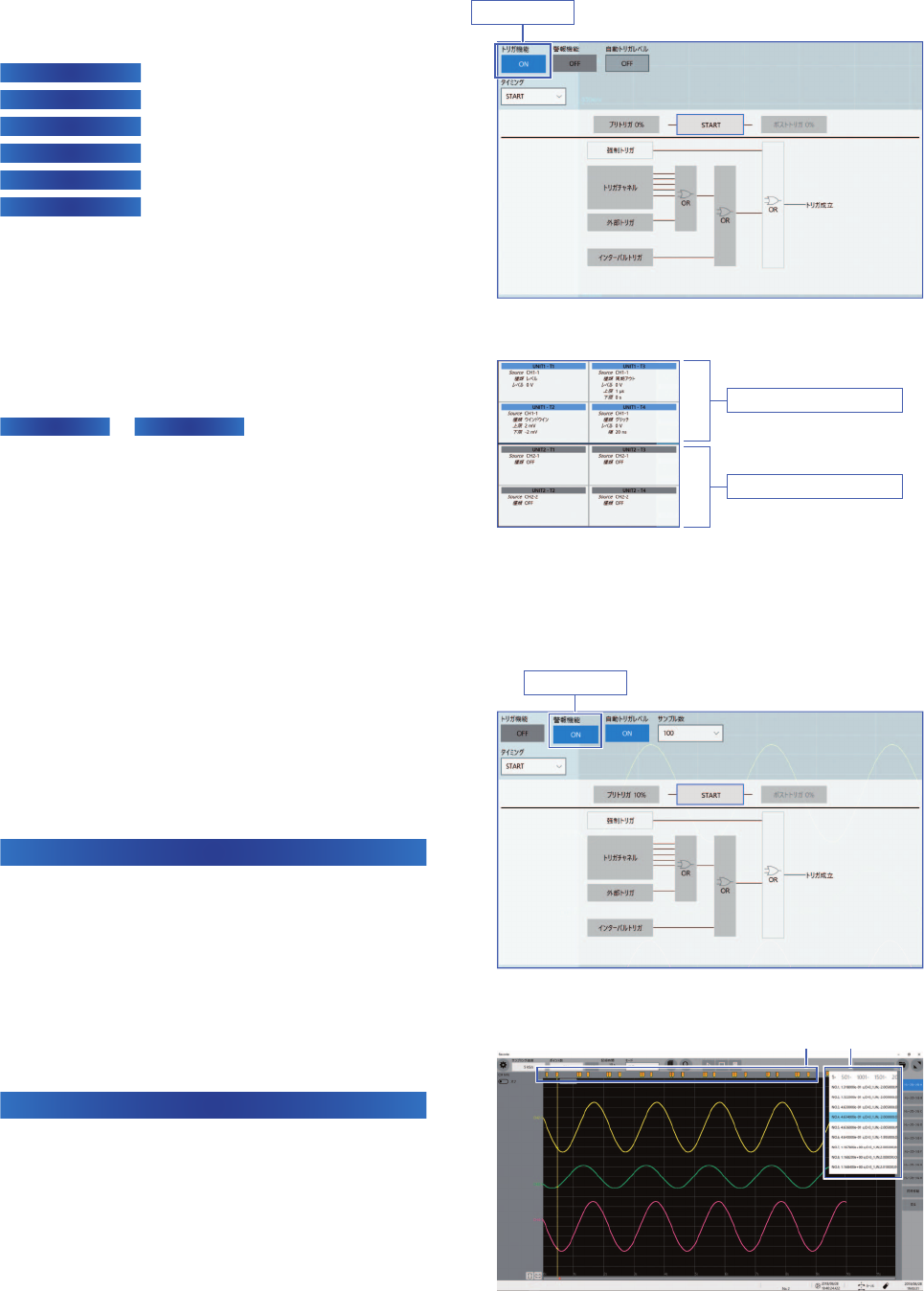

简明易懂的触发体系图设置画面

报警功能的设置和触发相同，用起来很简单

伴随蜂鸣声在画面上显示报警

＼pipipipipipi！/

可捕捉波形异常前后的情况

❶❷

1个电压值进行比较

2个电压值进行比较

捕捉工频电源线路的电压下降

监测周期

捕捉脉冲的异常

用逻辑信号的ON/OFF进行比较

1 … 设置4种触发

ch 2 … 设置4种触发

电平触发用

窗口触发用

电压下降触发

周期触发

毛刺触发

逻辑触发

对1个通道进行多个触发设置

自动设置触发电平

可对1个通道进行4种触发。

通过这样做，例如对于同样的输入波形，设置毛刺、电平、窗口内部、窗口

外部这些触发条件来进行波形的监测。

配备了在测量前进行指定采样数的预备测量，将其平均值作为触发电平

设置的功能。此功能对于报警功能以及通常的触发非常有效。

可对所有通道设置

各个触发

警报的输出

不知道如何设置触发电平时

最大4个

通过设置各种触发，在事件发生时将数据记录下来。

配备了报警功能，使用触发的设置，当超过设置范围时进行报警。

例如，在抗扰性测试中，当超过测量电压的变动限值时，作为通知功能使

用。此时，使用窗口外部触发。

❶当波形超过上下限值的设置范围时，在画面上显示事件标记，并用蜂鸣

声通知。另外，如果波形进入了上下限值范围内，则蜂鸣声停止，在画

面上显示事件标记。

❷任一情况下，都在画面右上方显示当时的时间、通道、触发类型、电压

测量值。

　※采样100KS/s以下有效。

捕捉目标事件的触发

使用触发设置的报警功能

触发功能ON

报警功能ON

Memory high concierge

配置了可从测量到的所有数据中找出异常波形的波形搜索功能。对于无

法预测会观测到何种异常，在测量前难以设置触发的情况特别有效。

搭配四则运算和全部11种运算

最多可同时进行16个波形运算

四则运算(+, -, ×, ÷ ) 时间轴方向的平行移动(SLI)

绝对值(ABS) 微分(1次(DIF)，2次(DIF2))

指数(EXP) 积分(1次(INT)，2次(INT2))

常用对数(LOG) 三角函数(SIN,COS,TAN)

平方根(SQR)，立方根(CBR)

反三角函数

(ASIN, ACOS, ATAN, ATAN2)

移动平均(MOV)

MR8990数字电压表单元

PLC滞后时移(PLCS)

全部 33 种数值运算中最多 16 种同时运算

平均值占空比

有效值脉冲计数

P-P 值四则运算

最大值时间差

最大值的时间相位差

最小值 High 电平

最小值的时间 Low 电平

周期中间值

频率振幅

上升沿时间过冲

下降沿时间下冲

标准偏差 +Width

面积值 -Width

X-Y 面积值突发宽度

指定电平时间累积值

指定时间电平 XY 波形的角度

脉冲宽度

峰值搜索触发搜索跳转

从测量到的所有数据中，找出最大值、最小

值、或是极大值和极小值，在波形上标记搜

索点。

即使在测量中没有设置触发，也可对测量到

的所有数据重新设置触发条件，搜索触发成

立的点。

在测量中，可跳转至所标记的事件标记、光

标显示位置，或在指定时间测量的位置。

登录标准波形自动搜索与标准波形相似度低的波形

❶❷❸

Memory high concierge 的波形搜索画面

只要设置想要搜索的峰值或触发条件，就可以自动搜索其数据并显示。

另外，此次新配备的 Memory high concierge 功能可自动算出用户设置

的基本波形的特点，从测量到的所有数据中将相似度低的波形作为异常

波形按序找出。

通过这样，可在滚动测量到的波形同时通过目视确认，大大缩短了寻找

异常的时间。

搜索功能，

从庞大的测量数据中找出想看的波形

自动搜索异常波形

丰富的搜索方法

并不只是求出平均值或有效值之类数值的运算，还搭配了通道间的四则

运算、微分积分等波形次元的运算，最多可同时处理16个运算。

波形运算

利用数值参数对所测的波形进行分析。

MR8740T 上追加了求过冲、下冲的运算等几个新的数值运算。

另外，不仅是模拟通道、逻辑通道，波形运算结果也可作为运算对象，

还配备了数值判定功能。

数值运算

充分发挥高超分析能力的运算功能

CH-1 测量波形

CH-2 测量波形

波形运算结果
