7 可使用 Max.27 单元 测量对象 型号 品名 通道 采样速度 频带 A/D 分辨率 DC 精度 最大 输入 最小 分辨率 (* 1) 最高灵敏 度 量程 绝缘 / 非绝缘 备注 电压 8966 模拟单元 2 ch 20 MS/s DC ～ 5 MHz 12 bit ± 0.5% f.s . DC 400 V 0.05 mV 100 mV f.s . 绝缘 － 电压 ( 多通道 ) U8975 4ch 模拟单元 4 ch 5 MS…
6
通讯命令的设置和测量波形的简单确认
利用1台电脑控制MR8740T
构建检查系统时
检查系统构建后 单机
构建检查系统时，使用显示器来确认电脑发出的通讯命令设置或测量波形，同时开展作业。
构建完成后因为只通过电脑控制MR8740T，因此显示器可拆下用于其他用途。
此外，对于不需要控制的情况，只使用显示器和MR8740T，可作为测量和波形观测的单机使用。
※推荐显示分辨率为1920 X 1080以上。
MR8740T与PC通过LAN连接后依靠通讯命令控制，设置 • 发生 • 测量 •
数据获取用这1台都能实现。因此，构建系统后无需监测通过电脑即可。

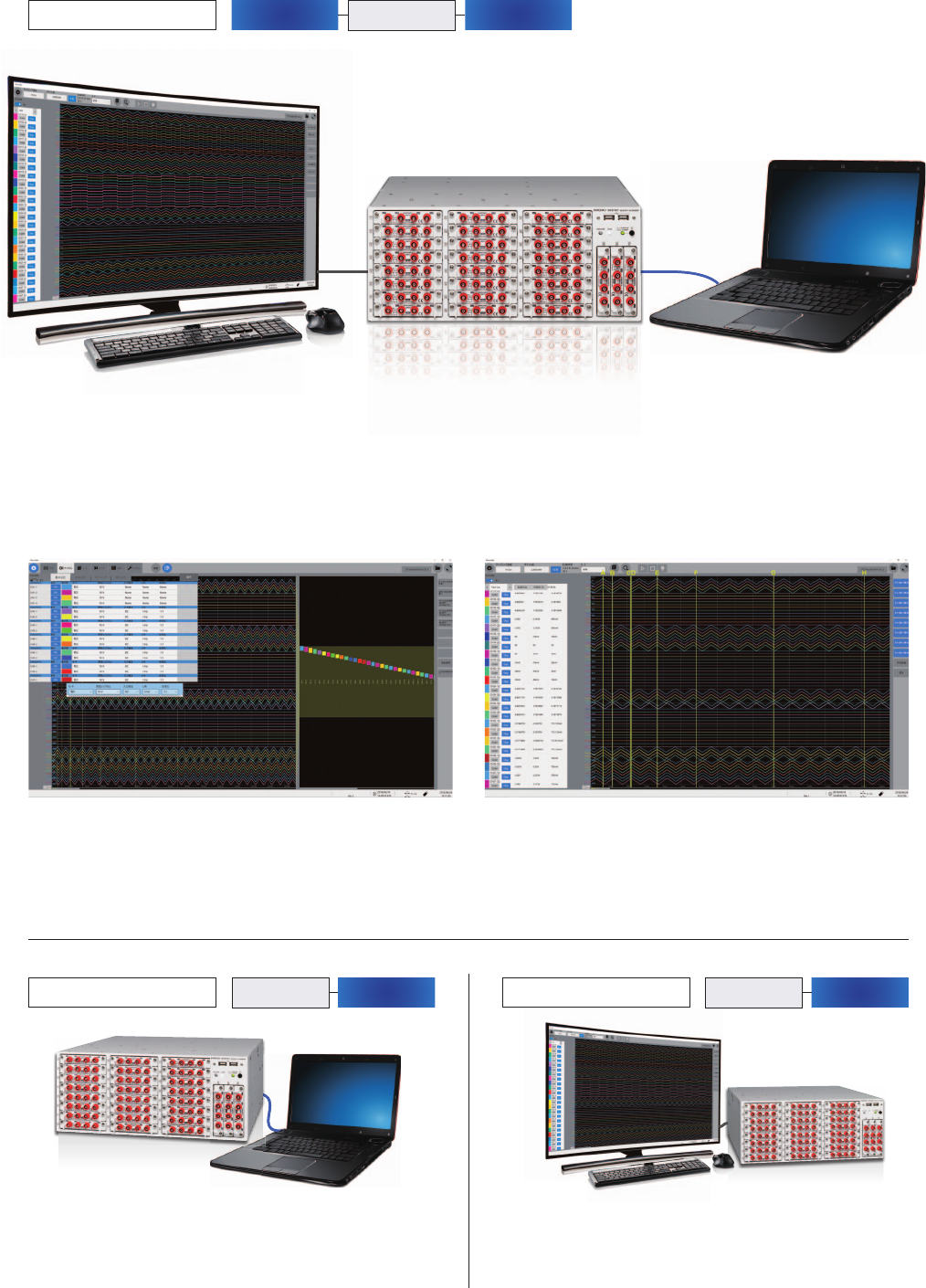

与显示器 • PC的智能连接
显示器 MR8740T 电脑
MR8740T 电脑 显示器MR8740T
同一画面内显示各种情报的同时，可进行各种设置。不需要为了确认其他通
道设置进行多次切换，或是滚动画面等，有效提高工作效率。
作业效率良好的显示系统
在构建系统或分析NG零部件时，因为要验证操作，会要确认波形的详情。
MR8740T使用多根光标可顺利分析•验证实际波形。
操作8根光标分析波形
无需控制的标准记录仪
不需要通过电脑控制，仅用作基本的记录仪时，只需要显示器和
MR8740T即可测量和记录。而且，使用MR8740T测量的通道波形可显
示在显示器上，可进行分析 • 运算等。
7
可使用
Max.27单元
测量对象 型号 品名 通道 采样速度 频带
A/D
分辨率
DC精度 最大输入
最小
分辨率(*1)
最高灵敏度
量程
绝缘/
非绝缘
备注
电压 8966 模拟单元 2 ch 20 MS/s DC～5 MHz 12 bit ±0.5% f.s. DC 400 V 0.05 mV 100 mV f.s. 绝缘 －
电压(多通道) U8975 4ch模拟单元 4 ch 5 MS/s DC～2 MHz 16 bit ±0.1% f.s. DC 200 V 0.125 mV 4 V f.s. 绝缘 －
电压(高分辨率) 8968 高分辨率单元 2 ch 1 MS/s DC～100 kHz 16 bit ±0.3% f.s. DC 400 V 3.125 uV 100 mV f.s. 绝缘 AAF内置
电压(DC,有效值) 8972 DC/RMS单元 2 ch 1 MS/s DC～400 kHz 12 bit ±0.5% f.s. DC 400 V 0.05 mV 100 mV f.s. 绝缘 RMS功能
电压(高压) U8974 高压单元 2 ch 1 MS/s DC～100 kHz 16 bit ±0.25% f.s.
DC 1000 V
AC 700 V
0.125 mV 4 V f.s. 绝缘
对地最大额定电压
AC/DC 600 V CATⅣ
电压(超高分辨率) MR8990
数字电压表单元 2 ch 2 ms － 24 bit
±0.01% rdg.
±0.0025% f.s.
DC 500 V 0.1 uV 100 mV f.s. 绝缘
对地最大额定电压
AC/DC 300 V CATⅡ
电压(超高分辨率)
U8991 数字电压表单元 4 ch 20 ms － 24 bit
±0.02% rdg.
±0.0025% f.s.
DC 100 V 1 uV 1 V f.s. 绝缘
对地最大额定电压
AC/DC 100 V
电流 8971 电流单元 2 ch 1 MS/s DC～100 kHz 12 bit ±0.65% f.s.
仅限电流
传感器输入
根据电流传感器 非绝缘
RMS功能
最多可安装4单元
温度 8967 温度单元 2 ch 1.2 ms DC 16 bit 详情参照
仅限
热电偶输入
0.01℃ 200℃ f.s. 绝缘 －
畸变 U8969 应变单元 2 ch 200 kS/s DC～20 kHz 16 bit
±0.5% f.s.
±4με
仅限
畸变输入
0.016µε 400µε f.s. 绝缘 －
频率 8970 频率单元 2 ch 200 kS/s
DC～100 kHz
(*3)
16 bit － DC 400 V 0.002 Hz 根据模式 绝缘 －
逻辑信号 8973 逻辑单元 4探头 － － － － － － － 非绝缘
支持9320-01,9327,
MR9321
-01
发生对象 型号 品名 通道 输出 频率 输出范围
电压 MR8791 脉冲发生单元 8 ch 脉冲，码型
0.1 Hz～20 kHz(脉冲)
10 Hz～120 kHz(码型的时钟频率)
逻辑输出(振幅0-5V)，开路集电极输出
电压 MR8790 波形发生单元 4 ch DC , 正弦波 DC , 1 Hz～20 kHz
输出 -10 V ～ 10 V(振幅设置范围 0 ～ 20 Vpp)
电压•电流•电阻 U8794 VIR发生单元 8 ch
直流电压，直流电流，电阻(模拟输出)
－
电压-0.1 V ～ 5.3 V, 电流±5 mA, 电阻10 Ω ～ 1 MΩ
可选单元列表<共15种>
(*1)最小分辨率记载的是最高灵敏度下的分辨率 (*2)使用9665时 (*3)最小脉冲宽度2µs
发生单元的设置通过通讯命令进行。
支持各种检查模式
单元兼容性
可选择下述可选单元列表中的15种单元。
支持MR8740T的单元类型与存储记录仪MR8740、MR8741、MR6000、MR8827、MR8847A通用。
使用多个单元组合可构建各种检查模式。
需要多点测量和高精度测量的ECU检查，可使用4ch单元U8759、U8991组合来构建最多108ch的测量系统。
此外，通过使用模拟发动机运行和传感器的波形发生、脉冲发生、VIR发生的各种单元，能够精简检查系统。
更值得一提的是，使用模拟单元8966和数字电压表单元MR8990，能够捕捉变频器电路板等的高速•高压信号，等同于通过DMM测量的波形。组合使用高精
度且同时采样的单元，创建放心安全的测量环境。

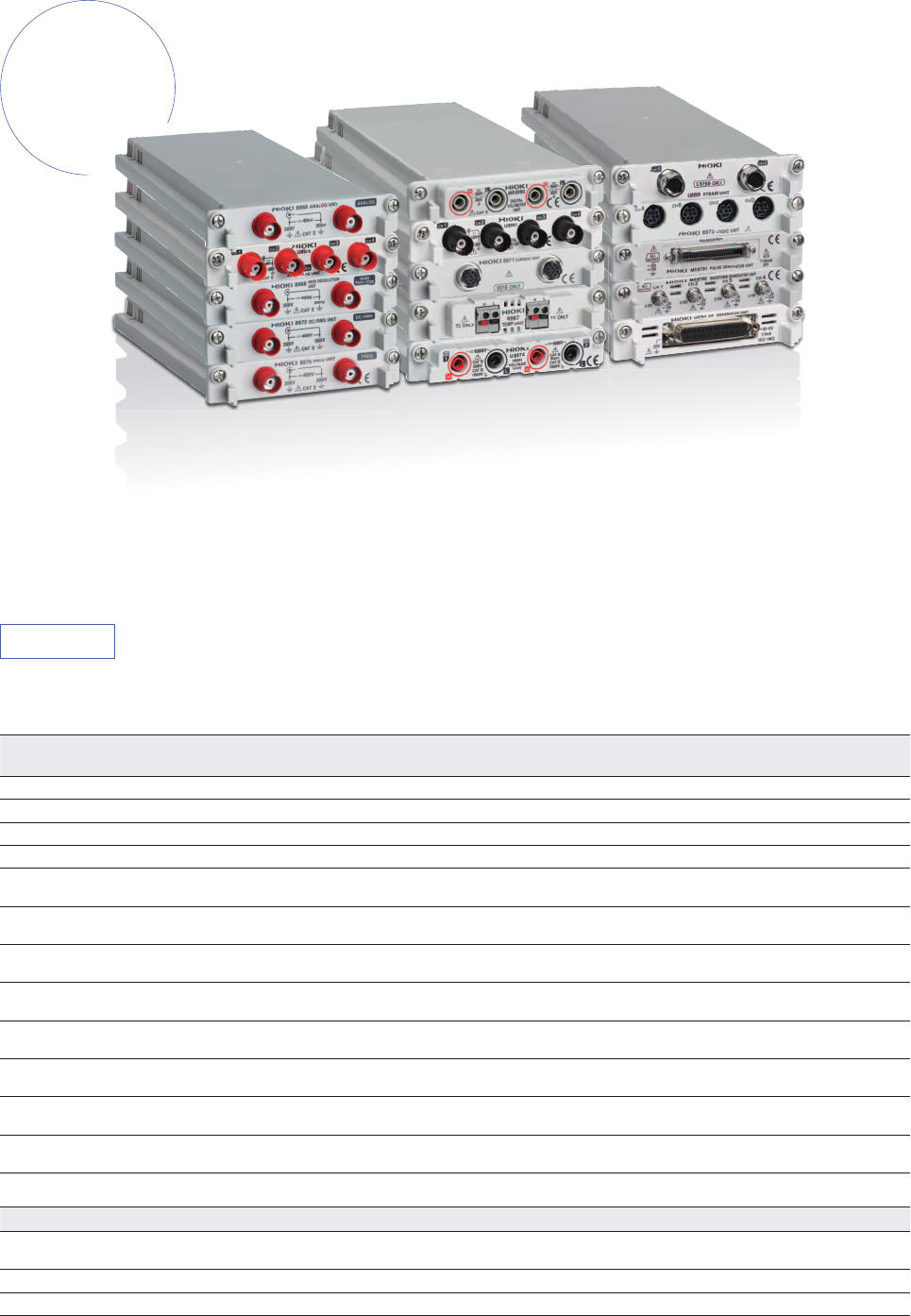

丰富的单元产品阵容
8
发生单元可在基于信号发生进行的模拟测试或电路板检查线上，替代各种传感器输出。
通过组合使用发生单元和测量单元，在1台仪器上进行发生和测量。发生单元的设置通过通讯命令进行。
可发生电压•电流信号或脉冲、模拟电阻
可输出直流电压、直流电流、电阻。
电阻发生是通过测量连接对象的电压，以及所设置的电阻值，运算得出输出电流并进行模拟输出。
单元的优势
ECU类型 传感器名称 传感器类型 发生单元
发动机管理系统
空气流量传感器 电压 U8794
节气门传感器 电压 U8794
O2传感器 电压 U8794
爆震传感器 电压 MR8790
曲柄角度传感器 电压 MR8791
凸轮轴传感器 电压 MR8791
水温传感器 电阻 U8794
进气温度传感器 电阻 U8794
驾驶管理系统
扭矩传感器
G传感器
转向角传感器
速度传感器
电压
MR8790
MR8791
U8794
安全性与
舒适性管理系统
超声波/雷达传感器
振动传感器
制冷剂压力传感器
温湿度传感器
电压
电阻
MR8790
MR8791
U8794
作为 ECU 的检查设备，发生各种传感器的模拟信号，在电子元器件的检查和设备维护方面起到作用。
最适用于基于信号发生的测试
可替代各种传感器进行信号发生的单元示例

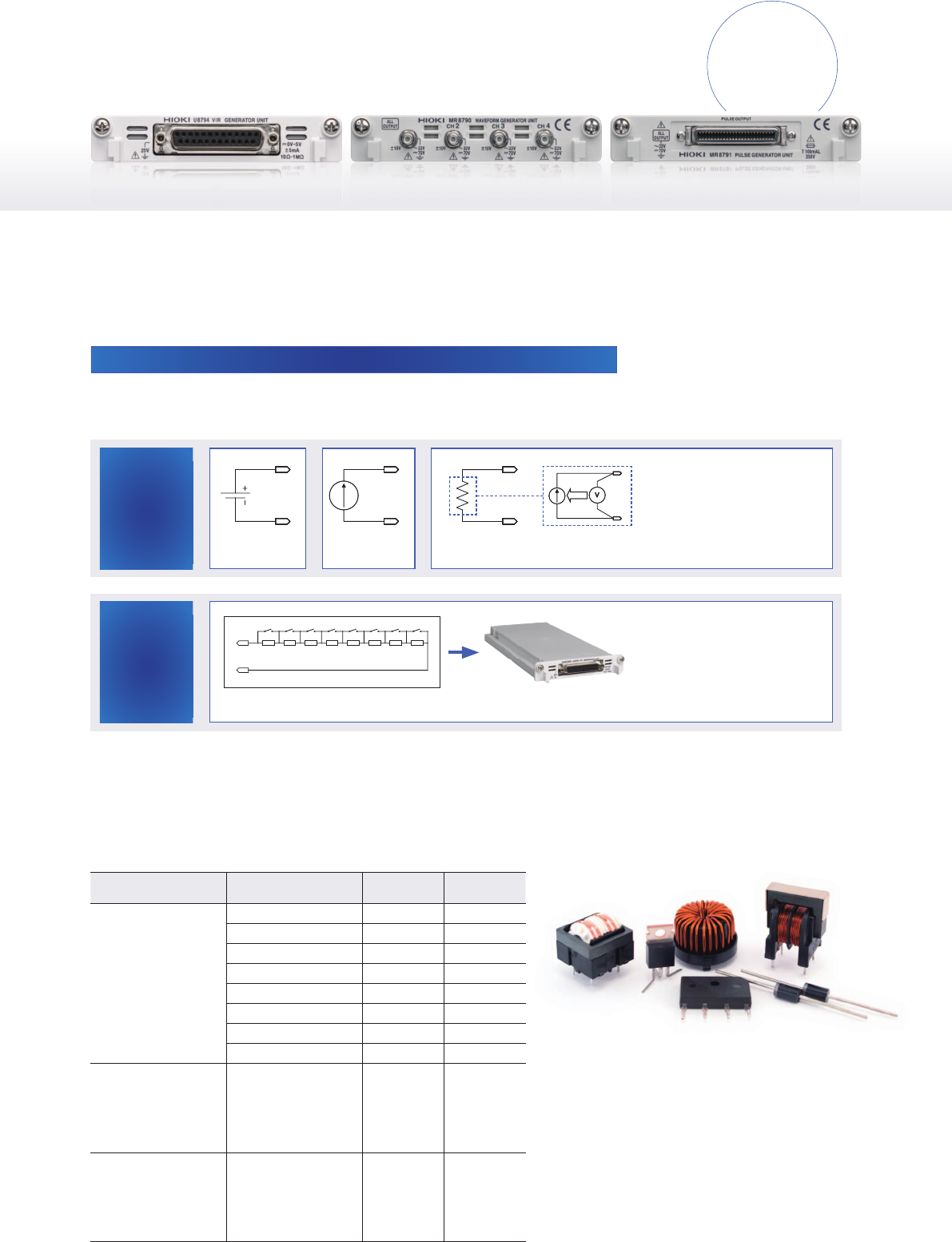

关于VIR发生单元U8794
恒电压 恒电流 电阻
1台仪器发生
3种信号
电子回路的
紧凑型电阻
电阻发生是通过测量连接对象的电
压，以及所设置的电阻值，运算得出
输出电流并进行模拟输出。
用于电子元器件的检查
可通过使用内部电压监视器和电流监视器，对电子元器件进
行检查。另外，还可根据输出电流和测量电压，对电阻值或二
极管的正向特性进行确认。
用于设备的检查、维护
由于是高精度输出，因此可以藉由电压测量或电流测量对设
备进行维护和检查。
电阻切换式的尺寸太大
实现1单元8ch
使用电子回路的模拟输出，因此比开
关切换方式更小巧。
R1 R2 R3 R4 R5 R6 R7 R8
最适用于
发生和测量的
模拟测试
发生电压•电流•电阻U8794 发生波形信号MR8790 发生脉冲信号MR8791
