8 发生单 元可在基于信号 发生进行的模拟测试 或电路板检查线上， 替代 各种传 感器输出 。 通过组合使用发生单 元和测量单元 ， 在 1 台仪器 上 进行发生 和测量。 发生单元的设置通过通讯 命令 进行 。 可发生电压 • 电流信号或脉冲、模拟电阻 可输出 直流电压 、 直流电 流、 电阻。 电阻 发生 是 通过 测量 连接 对 象的电 压 ， 以及所设置 的电 阻 值 ， 运算得 出 输出 电流并 进行模拟输 出。 单元的优势 …
7
可使用
Max.27单元
测量对象 型号 品名 通道 采样速度 频带
A/D
分辨率
DC精度 最大输入
最小
分辨率(*1)
最高灵敏度
量程
绝缘/
非绝缘
备注
电压 8966 模拟单元 2 ch 20 MS/s DC～5 MHz 12 bit ±0.5% f.s. DC 400 V 0.05 mV 100 mV f.s. 绝缘 －
电压(多通道) U8975 4ch模拟单元 4 ch 5 MS/s DC～2 MHz 16 bit ±0.1% f.s. DC 200 V 0.125 mV 4 V f.s. 绝缘 －
电压(高分辨率) 8968 高分辨率单元 2 ch 1 MS/s DC～100 kHz 16 bit ±0.3% f.s. DC 400 V 3.125 uV 100 mV f.s. 绝缘 AAF内置
电压(DC,有效值) 8972 DC/RMS单元 2 ch 1 MS/s DC～400 kHz 12 bit ±0.5% f.s. DC 400 V 0.05 mV 100 mV f.s. 绝缘 RMS功能
电压(高压) U8974 高压单元 2 ch 1 MS/s DC～100 kHz 16 bit ±0.25% f.s.
DC 1000 V
AC 700 V
0.125 mV 4 V f.s. 绝缘
对地最大额定电压
AC/DC 600 V CATⅣ
电压(超高分辨率) MR8990
数字电压表单元 2 ch 2 ms － 24 bit
±0.01% rdg.
±0.0025% f.s.
DC 500 V 0.1 uV 100 mV f.s. 绝缘
对地最大额定电压
AC/DC 300 V CATⅡ
电压(超高分辨率)
U8991 数字电压表单元 4 ch 20 ms － 24 bit
±0.02% rdg.
±0.0025% f.s.
DC 100 V 1 uV 1 V f.s. 绝缘
对地最大额定电压
AC/DC 100 V
电流 8971 电流单元 2 ch 1 MS/s DC～100 kHz 12 bit ±0.65% f.s.
仅限电流
传感器输入
根据电流传感器 非绝缘
RMS功能
最多可安装4单元
温度 8967 温度单元 2 ch 1.2 ms DC 16 bit 详情参照
仅限
热电偶输入
0.01℃ 200℃ f.s. 绝缘 －
畸变 U8969 应变单元 2 ch 200 kS/s DC～20 kHz 16 bit
±0.5% f.s.
±4με
仅限
畸变输入
0.016µε 400µε f.s. 绝缘 －
频率 8970 频率单元 2 ch 200 kS/s
DC～100 kHz
(*3)
16 bit － DC 400 V 0.002 Hz 根据模式 绝缘 －
逻辑信号 8973 逻辑单元 4探头 － － － － － － － 非绝缘
支持9320-01,9327,
MR9321
-01
发生对象 型号 品名 通道 输出 频率 输出范围
电压 MR8791 脉冲发生单元 8 ch 脉冲，码型
0.1 Hz～20 kHz(脉冲)
10 Hz～120 kHz(码型的时钟频率)
逻辑输出(振幅0-5V)，开路集电极输出
电压 MR8790 波形发生单元 4 ch DC , 正弦波 DC , 1 Hz～20 kHz
输出 -10 V ～ 10 V(振幅设置范围 0 ～ 20 Vpp)
电压•电流•电阻 U8794 VIR发生单元 8 ch
直流电压，直流电流，电阻(模拟输出)
－
电压-0.1 V ～ 5.3 V, 电流±5 mA, 电阻10 Ω ～ 1 MΩ
可选单元列表<共15种>
(*1)最小分辨率记载的是最高灵敏度下的分辨率 (*2)使用9665时 (*3)最小脉冲宽度2µs
发生单元的设置通过通讯命令进行。
支持各种检查模式
单元兼容性
可选择下述可选单元列表中的15种单元。
支持MR8740T的单元类型与存储记录仪MR8740、MR8741、MR6000、MR8827、MR8847A通用。
使用多个单元组合可构建各种检查模式。
需要多点测量和高精度测量的ECU检查，可使用4ch单元U8759、U8991组合来构建最多108ch的测量系统。
此外，通过使用模拟发动机运行和传感器的波形发生、脉冲发生、VIR发生的各种单元，能够精简检查系统。
更值得一提的是，使用模拟单元8966和数字电压表单元MR8990，能够捕捉变频器电路板等的高速•高压信号，等同于通过DMM测量的波形。组合使用高精
度且同时采样的单元，创建放心安全的测量环境。
丰富的单元产品阵容
8
发生单元可在基于信号发生进行的模拟测试或电路板检查线上，替代各种传感器输出。
通过组合使用发生单元和测量单元，在1台仪器上进行发生和测量。发生单元的设置通过通讯命令进行。
可发生电压•电流信号或脉冲、模拟电阻
可输出直流电压、直流电流、电阻。
电阻发生是通过测量连接对象的电压，以及所设置的电阻值，运算得出输出电流并进行模拟输出。
单元的优势
ECU类型 传感器名称 传感器类型 发生单元
发动机管理系统
空气流量传感器 电压 U8794
节气门传感器 电压 U8794
O2传感器 电压 U8794
爆震传感器 电压 MR8790
曲柄角度传感器 电压 MR8791
凸轮轴传感器 电压 MR8791
水温传感器 电阻 U8794
进气温度传感器 电阻 U8794
驾驶管理系统
扭矩传感器
G传感器
转向角传感器
速度传感器
电压
MR8790
MR8791
U8794
安全性与
舒适性管理系统
超声波/雷达传感器
振动传感器
制冷剂压力传感器
温湿度传感器
电压
电阻
MR8790
MR8791
U8794
作为 ECU 的检查设备，发生各种传感器的模拟信号，在电子元器件的检查和设备维护方面起到作用。
最适用于基于信号发生的测试
可替代各种传感器进行信号发生的单元示例
关于VIR发生单元U8794
恒电压 恒电流 电阻
1台仪器发生
3种信号
电子回路的
紧凑型电阻
电阻发生是通过测量连接对象的电
压，以及所设置的电阻值，运算得出
输出电流并进行模拟输出。
用于电子元器件的检查
可通过使用内部电压监视器和电流监视器，对电子元器件进
行检查。另外，还可根据输出电流和测量电压，对电阻值或二
极管的正向特性进行确认。
用于设备的检查、维护
由于是高精度输出，因此可以藉由电压测量或电流测量对设
备进行维护和检查。
电阻切换式的尺寸太大
实现1单元8ch
使用电子回路的模拟输出，因此比开
关切换方式更小巧。
R1 R2 R3 R4 R5 R6 R7 R8
最适用于
发生和测量的
模拟测试
发生电压•电流•电阻U8794 发生波形信号MR8790 发生脉冲信号MR8791
9
变频器 马达
脉冲
编码器
负载
扭矩
传感器
电池

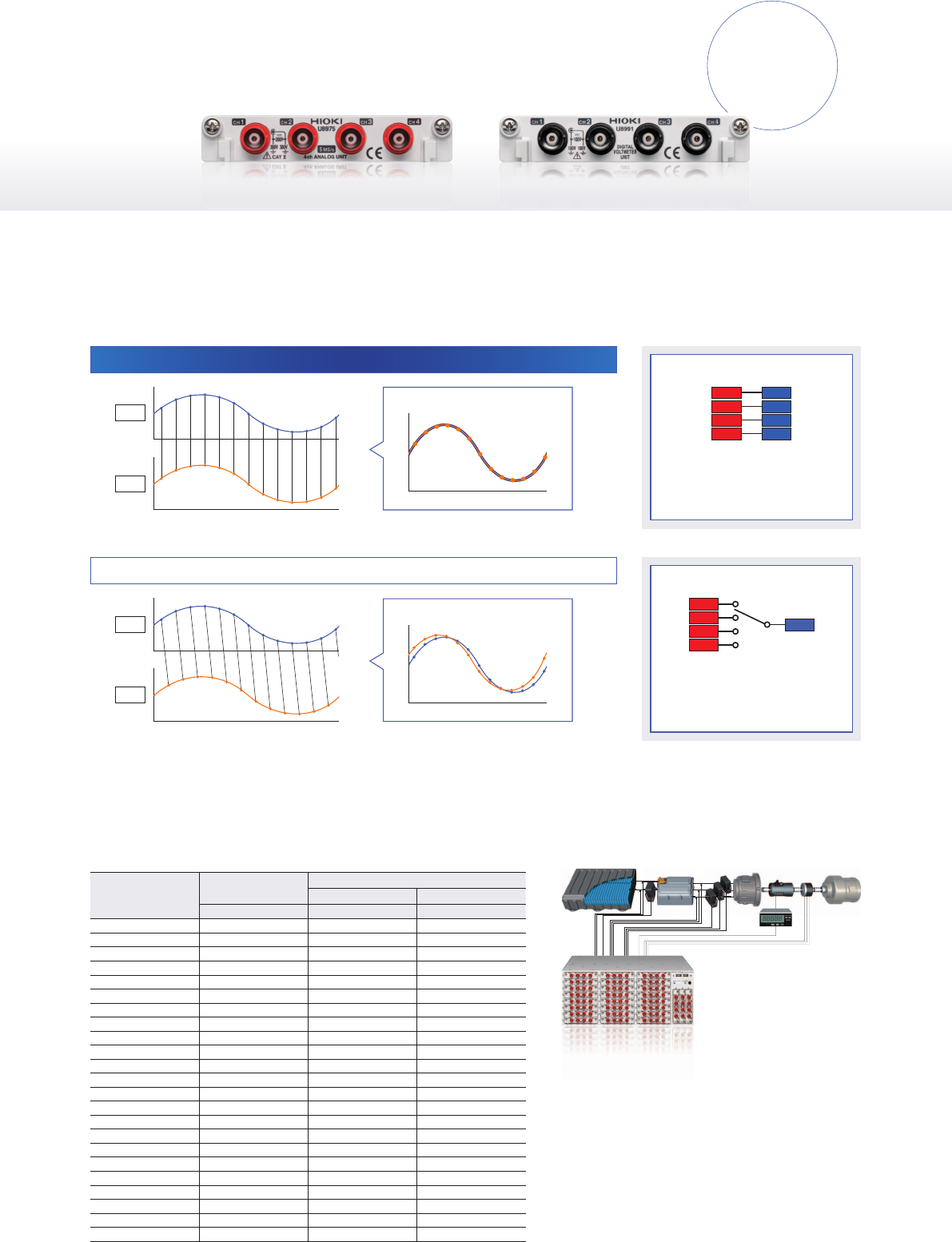

所有的通道都配备A/D转换器并同步测量时序，因此单元之间以及通道之间不存在采样时间差。
最适用于多通道同时测量的需求
CH 1 A/D
CH 2 A/D
CH 3 A/D
CH 4 A/D
通过在所有通道配备A/D转换器，实现
了各通 道的采 样同时性。
通过高速采样可捕捉变频器瞬态波形，通过低速采样可测量多通道的有效值。
用高速记录瞬间，用低速长时间记录
采样速度
使用 2ch单元时
使用 4ch单元时
使用 U8795 时使用U8991时
记录长度 10M 点 记录长度 5M 点 记录长度 2M 点
20 MS/s 0 .5 s 0 . 25s 0 .1 s
10 MS/s 1 s 0 .5 s 0. 2 s
5 MS/s 2 s 1 s 0 .4 s
2 MS/s 5 s 2 s 1 s
1 MS/s 10s 5s 2s
500 KS/s 20s 10 s 4 s
200 KS/s 50 s 25s 10 s
100 KS/s 1 m 40 s 50s 20 s
50 KS/s 3 m 20 s 1 m 40 s 40s
20 KS/s 8 m 20 s 4 m 10 s 1 m 40 s
10 KS/s 16m 40 s 8m 20 s 3m 20 s
5 kS/s 33m 20 s 16 m 40 s 6 m 40 s
2 kS/s 1h 23 m 20s 41 m 40s 16m 40 s
1 kS/s 2h 46 m 40s 1 h 23m 20 s 33 m 20s
500 S/s 5h 33 m 20s 2 h 46m 40 s 1 h 6 m 40s
200 S/s 13 h 53m 20 s 6h 56 m 40s 2h 46 m 40s
100 S/s 1 d 3 h 46m 40 s 13h 53 m 20 s 5 h 33 m 20s
50 S/s 2 d 7 h 33m 20 s 1d 3 h 46m 40 s 11h 6 m 40s
20 S/s 5 d 18 h 53m 20 s 2d 21 h 26m 40 s 1d 3 h 46m 40 s
10 S/s 11 d 13h 46 m 40s 5 d 18h 53 m 20s 2 d 7 h 33m 20 s
5 S/s 23 d 3h 33 m 20s 11 d 13h 46 m 40s 4d 15 h 6m 40 s
2 S/s 57 d 20h 53 m 20s 28 d 22h 26 m 40s 11 d 13h 46 m 40s
1 S/s 115 d 17h 46 m 40s 57 d 20h 53 m 20s 23 d 3h 33 m 20s
内存的最大记录时间
MR8740T的同时采样
扫描方式的采样
用于测量变频器的瞬态波形
高精度、长时间测量有效值
可对变频器的初级侧•次级侧的电压和电流、扭矩以及转速信
号等多个现象，从高压到微小电压同时测量并记录。
通过使用电流单元8971，可以高精度、长时间测量有效值。
由于是切换通道进行测量的，因此通道
越多，最初和最后的测量时序越容易发
生偏差。
CH 1
CH 2
CH 3
A/D
CH 4
所有通道同一时序采样 实现了即使波形重叠也不会发生偏差的同时性
ch 1
ch 2
从通道1开始按顺序进行采样 列于同一时间轴时发生偏差
ch 1
ch 2
①
①
①
②
③
②
②
⑤
③
③
⑦
④
④
⑨
⑤
⑤
④
⑥
⑧
⑩
所有单元
所有通道
同时采样
通用模拟测量U8975 超高分辨率测量U8991
