3 记录数据保存时间缩减至 1/100 MR87 40T 在采用最新接 口 的同 时 ，通过 内部处理高 速化来 缩短测量数据 保存到 媒介 的时 间 。 例如 ，过 去要 花费 10 分钟的保存 现在缩短至 6 秒。 不 会 再 有 等 待 数 据 保存的 烦恼 ， 大大提 高了 工 作效率 。 以往 机 型 USB2.0 MR87 40T USB3.0 内置 SSD 在检查中 ，以 往在测量结束之后 ，数据保存 • 数据 传输需要花…
2
防止故障的绝缘设计
因为所有通道绝缘，所以连接的被测物不受干扰，也不会因为对地的电
位差产生不良影响。除此之外，还能有效防止由于错误配线或电路板短
路导致的过电压 • 过电流输入所引起的故障。
※仅8971、8973单元为非绝缘
MR8740T 在保持原有机型尺寸不变的前提下，扩容 2 倍最多可测量
108 通道。1 台即可对应随着高性能化检查点增加的 ECU 电路板检查。
适用于检查系统空间有限的用户。
多通道节省空间 所有通道绝缘输入
紧凑型主机测量 Max.108ch
监测输出
输入通道之间
主机–输入通道之间
电源线
LAN线缆
3
记录数据保存时间缩减至 1/100
MR8740T 在采用最新接口的同时，通过内部处理高速化来缩短测量数据
保存到媒介的时间。
例如，过去要花费 10 分钟的保存现在缩短至 6 秒。不会再 有等 待数 据
保存的烦恼，大大提高了工作效率。
以往机型
USB2.0
MR8740T USB3.0
内置 SSD
在检查中，以往在测量结束之后，数据保存 • 数据传输需要花费时
间，进行下一项检查前的死区时间较长，占检查时间的很大部分。而
MR8740T 大幅缩短了运算时间、数据保存时间，旨在将检查中的死区
时间最小化。
将检查中的死区时间最小化
伴随汽车等 AI 技术的进步， 需要的是可以放心的安全处理大量数据的技术。
MR 8740 T 就是这样一款多通道同时采样测量并在技术上满足用户需求的测试仪。
将数据保存所需时间最小化
以往
MR8740T
数据传输检查
检查
检查数据传输时间近乎为零
10 8 ch
近乎为零
模拟
Max.
检查数据
传输时间
※1：使用8966时 ※2：使用MR8990，U8991时
所有ch绝缘
模拟测量
高速20MS/s
所有ch同时采样
※1
分辨率24bit
高分辨率 • 高精度
※2
提高检查效率
◀
相比以往 1/20
◀
相比以往 1/30
◀
相比以往 1/100
◀
显示器支持
4K

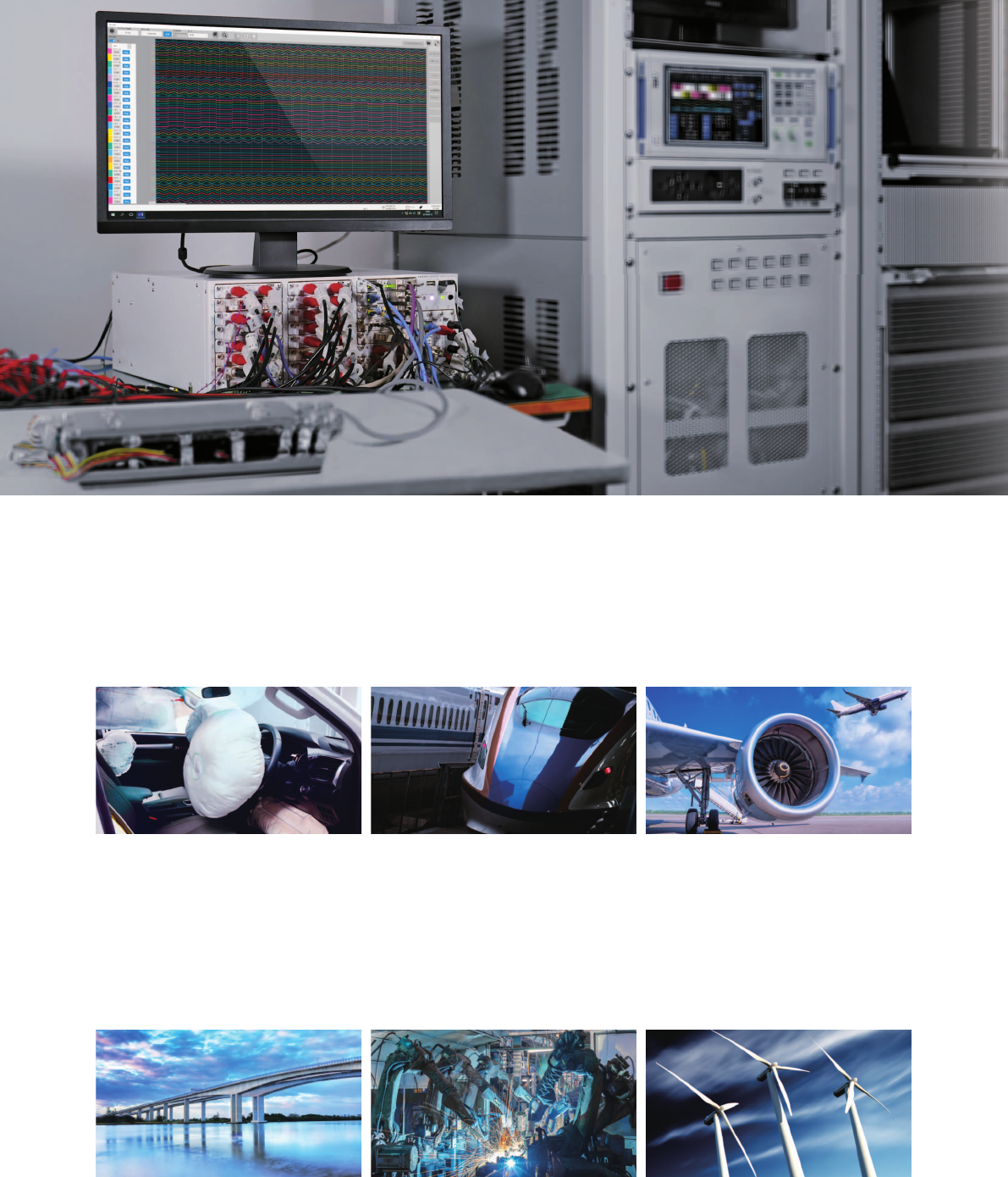

存储记录仪 MR8740T
ULTRA HD
4
发生信号、测量信号二合一，无需分别准备测试仪和发生器。
因为模拟输出各种传感器信号和控制脉冲信号，所以能够模拟汽车或高铁 / 动车、飞机等的发动机控制，安全气囊、刹车系统、动力方向盘、主动悬挂系统
等的控制电路板的测试波形 (DC 输出，正弦波输出 )。
安全气囊控制测试
桥梁的劣化监测
刹车系统控制测试
产线机器人可动部分应力测量
发动机控制测试
风力发电等螺旋桨多点测量
控制模拟实验
可输入应变量传感器的模拟信号和应力传感器的模拟信号。
其数值可使用转换比功能转换为拉伸应变，此外应力传感器的值也能使用转换比功能转换为拉伸应力。
模拟和逻辑信号可同时测量，各种信号一次测试即可全部记录。
基于应变测量的各种试验
应用案例
