4 发生 信号、测量信号 二 合一 ，无需 分别准备测试仪和发生 器。 因为模拟 输出各种传感器 信号和控制 脉冲信号 ，所以能够 模 拟汽 车或高铁 / 动车 、 飞机 等的发动机 控制 ，安 全 气 囊 、刹车系统 、动力方向盘 、主动悬 挂系统 等的控制电路 板的 测试波 形 (D C 输出 ，正弦波 输出 ) 。 安全气囊控制 测试 桥梁的劣 化监测 刹车系统 控制测 试 产线机器 人可动部分 应力测量 发动机控制测 试 风力 …
3
记录数据保存时间缩减至 1/100
MR8740T 在采用最新接口的同时，通过内部处理高速化来缩短测量数据
保存到媒介的时间。
例如，过去要花费 10 分钟的保存现在缩短至 6 秒。不会再 有等 待数 据
保存的烦恼，大大提高了工作效率。
以往机型
USB2.0
MR8740T USB3.0
内置 SSD
在检查中，以往在测量结束之后，数据保存 • 数据传输需要花费时
间，进行下一项检查前的死区时间较长，占检查时间的很大部分。而
MR8740T 大幅缩短了运算时间、数据保存时间，旨在将检查中的死区
时间最小化。
将检查中的死区时间最小化
伴随汽车等 AI 技术的进步， 需要的是可以放心的安全处理大量数据的技术。
MR 8740 T 就是这样一款多通道同时采样测量并在技术上满足用户需求的测试仪。
将数据保存所需时间最小化
以往
MR8740T
数据传输检查
检查
检查数据传输时间近乎为零
10 8 ch
近乎为零
模拟
Max.
检查数据
传输时间
※1：使用8966时 ※2：使用MR8990，U8991时
所有ch绝缘
模拟测量
高速20MS/s
所有ch同时采样
※1
分辨率24bit
高分辨率 • 高精度
※2
提高检查效率
◀
相比以往 1/20
◀
相比以往 1/30
◀
相比以往 1/100
◀
显示器支持
4K
存储记录仪 MR8740T
ULTRA HD
4
发生信号、测量信号二合一，无需分别准备测试仪和发生器。
因为模拟输出各种传感器信号和控制脉冲信号，所以能够模拟汽车或高铁 / 动车、飞机等的发动机控制，安全气囊、刹车系统、动力方向盘、主动悬挂系统
等的控制电路板的测试波形 (DC 输出，正弦波输出 )。
安全气囊控制测试
桥梁的劣化监测
刹车系统控制测试
产线机器人可动部分应力测量
发动机控制测试
风力发电等螺旋桨多点测量
控制模拟实验
可输入应变量传感器的模拟信号和应力传感器的模拟信号。
其数值可使用转换比功能转换为拉伸应变，此外应力传感器的值也能使用转换比功能转换为拉伸应力。
模拟和逻辑信号可同时测量，各种信号一次测试即可全部记录。
基于应变测量的各种试验
应用案例
5
DMM × 108 台 替换成 1 台
直流电压测量的专用规格
能够高精度 • 高分辨率的测量
汽车等的传感器输出的微小变
化， 或电 池 等的 电压变化。 可
输入最大电压 MR8990 是 DC
500V，U8991 是 DC100V。输
入电阻较高也是其优点之一。
外观
型号
MR8990 U8991
测量功能
通道数：2ch直流电压测量
通道数：4ch直流电压测量
输入端子
香蕉输入端子
对地最大额定电压：AC,DC 300V(输入和主机间绝缘，施加
在输入通道和外壳间，输入端口间不会造成损坏的上限电压)
绝缘BNC端子
对地最大额定电压：AC,DC 100V(输入和主机间绝缘，施加
在输入通道和外壳间、输入端口间不会造成损坏的上限电压)
测量量程
100, 1000 mV f.s.
10, 100, 1000 V f.s.，5档量程
1, 10, 100 V f.s.，3档量程
测量分辨率
测量量程的1/1 000 000 (使用24bit ΔΣ调制A/D)
累积时间
20 ms × NPLC (50 Hz时), 16.67 ms × NPLC (60 Hz时)
基本测量精度
±0.01% rdg. ±0.0025% f.s.
(1000 mV f.s.量程下)
±0.02% rdg.±0.0025% f.s.
最大输入电压
DC 500 V
(施加在输入端口间不会造成损坏的上限电压)
DC 100 V
(施加在输入端口间不会造成损坏的上限电压)

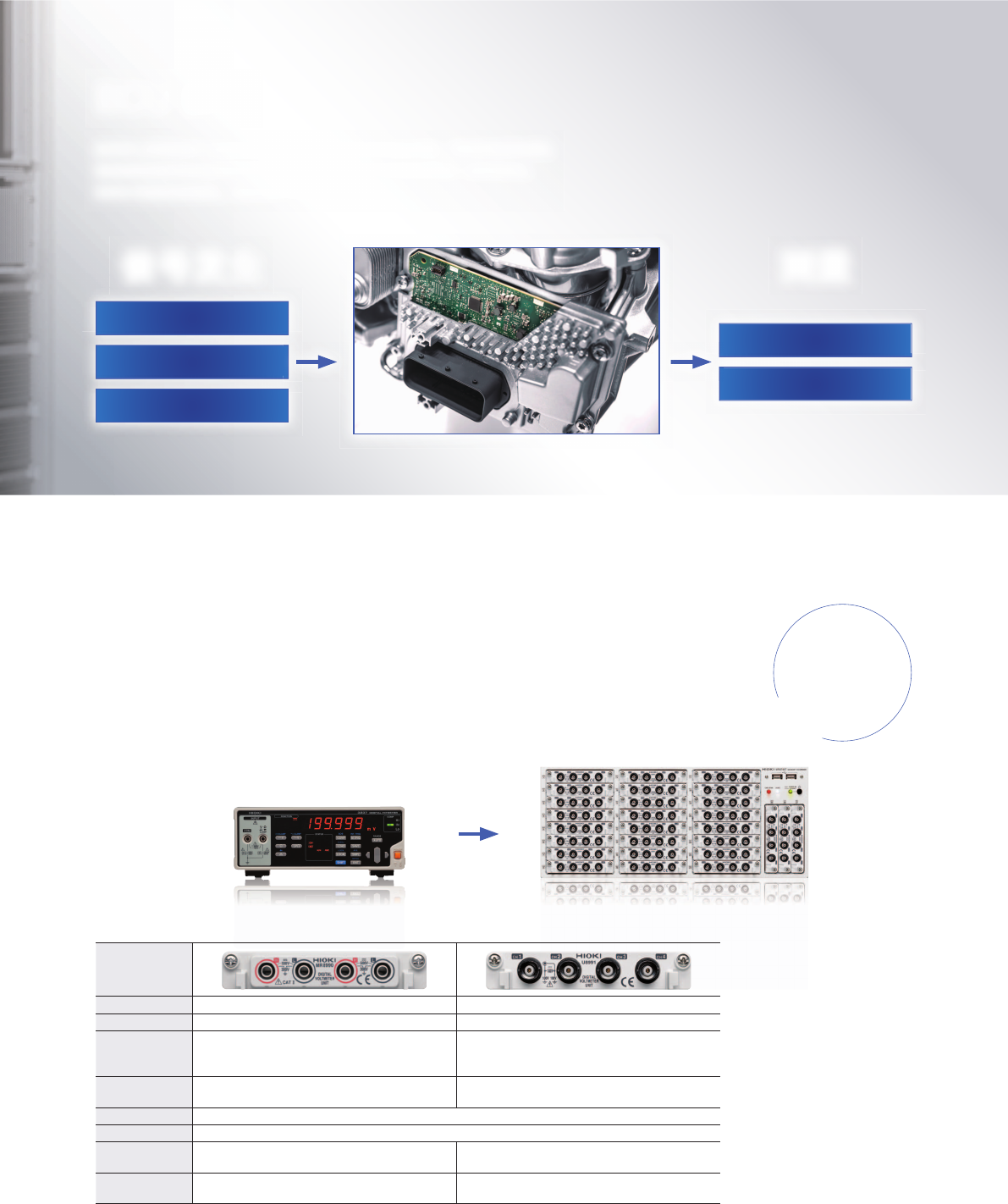

可将台式 DMM 替换成存储记录仪，一台即可构建多通道测量系统。
具备宽幅量程的 2ch 单元 MR8990，以及可进行多通道测量的 4ch 单元 U8991 可供选择。
在降低导入主机台数的同时，简化系统从而更易于设备的维护和管理。
一台即可代替多台 DMM 使用
使用4ch单元
可扩展至
Max.108ch
数字电压表单元MR8990， U8991 比较表
在 ECU 上可连接多个各类传感器。通过与信号发生单元组合使用，可模拟这些传感器。
同时利用测量单元对模拟的结果进行测量，MR8740T 从发生到测量一台即可实现。
U8794 可进行电阻输出，因此可用于检查热敏电路。
ECU 检查
信
信
信
信
信
号
号
号
号
发
发
发
发
生
生
生
生
生
测
测
测
测
量
量
量
量
4ch模拟单元U8975
数字电压表单元U8991
VIR发生单元U8794
波形发生单元MR8790
脉冲发生单元MR8791
