12 前面 背面 2 1 11 13 16 17 19 20 18 12 10 14 3 5 4 6 1 单元安 装部分 可安装单元数最多为 27 个 8973 单元仅插槽 25~27 支持 2 USB 2.0 连接器 × 2 连接 U 盘、 USB 鼠标以及 USB 键盘 3 启动 键 启动本仪器或切换为待机状态 4 POWER 指示灯 显示启动状态或待机状态 5 DIAG 指示灯 显示主机的状态 6 命令 错误指示灯 命令错误时点亮…
11

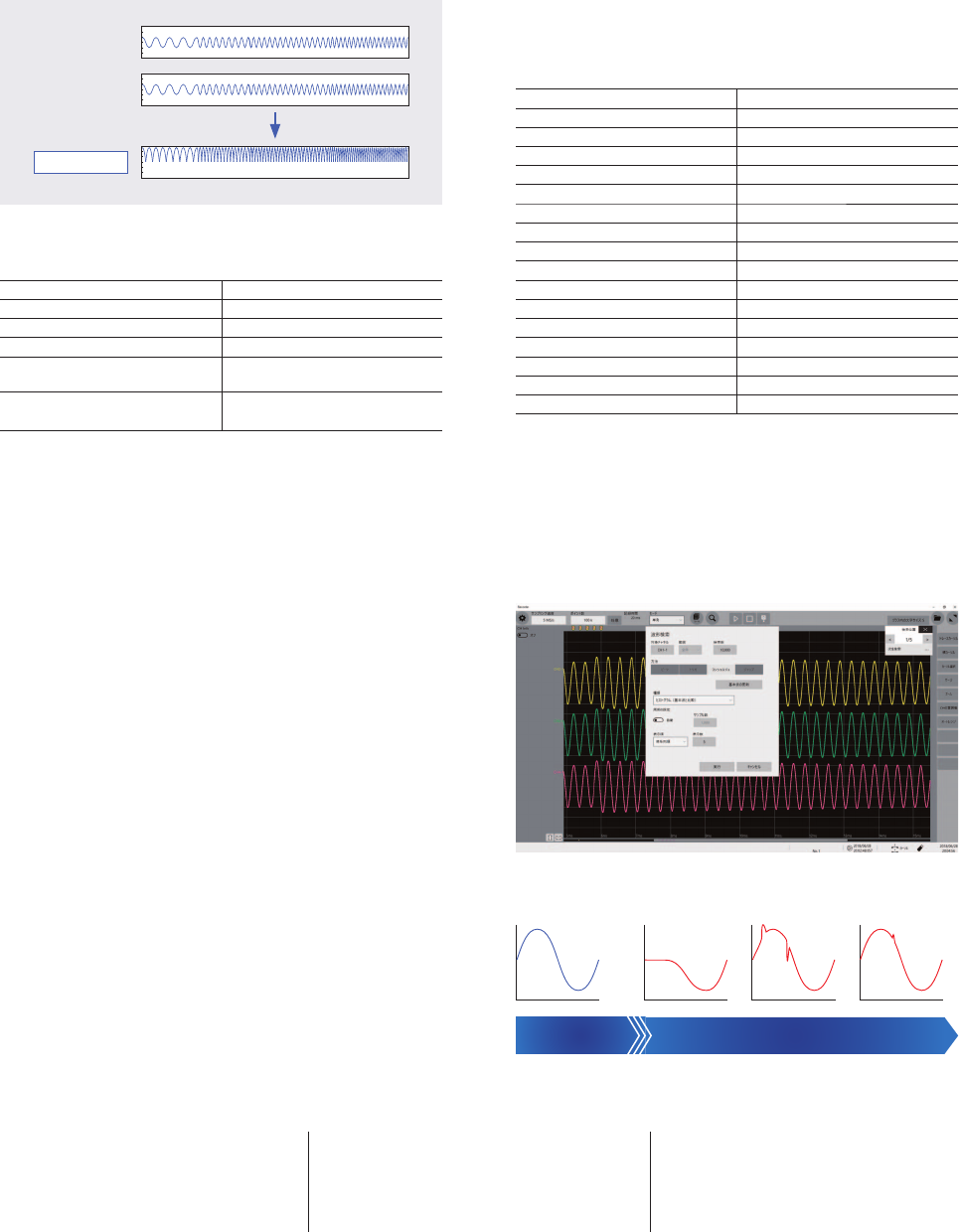

Memory high concierge
配置了可从测量到的所有数据中找出异常波形的波形搜索功能。对于无
法预测会观测到何种异常，在测量前难以设置触发的情况特别有效。
搭配四则运算和全部11种运算
最多可同时进行16个波形运算
四则运算(+, -, ×, ÷ ) 时间轴方向的平行移动(SLI)
绝对值(ABS) 微分(1次(DIF)，2次(DIF2))
指数(EXP) 积分(1次(INT)，2次(INT2))
常用对数(LOG) 三角函数(SIN,COS,TAN)
平方根(SQR)，立方根(CBR)
反三角函数
(ASIN, ACOS, ATAN, ATAN2)
移动平均(MOV)
MR8990数字电压表单元
PLC滞后时移(PLCS)
全部 33 种数值运算中最多 16 种同时运算
平均值 占空比
有效值 脉冲计数
P-P 值 四则运算
最大值 时间差
最大值的时间 相位差
最小值 High 电平
最小值的时间 Low 电平
周期 中间值
频率 振幅
上升沿时间 过冲
下降沿时间 下冲
标准偏差 +Width
面积值 -Width
X-Y 面积值 突发宽度
指定电平时间 累积值
指定时间电平 XY 波形的角度
脉冲宽度
峰值搜索 触发搜索 跳转
从测量到的所有数据中，找出最大值、最小
值、或是极大值和极小值，在波形上标记搜
索点。
即使在测量中没有设置触发，也可对测量到
的所有数据重新设置触发条件，搜索触发成
立的点。
在测量中，可跳转至所标记的事件标记、光
标显示位置，或在指定时间测量的位置。
登录标准波形 自动搜索与标准波形相似度低的波形
❶❷❸
Memory high concierge 的波形搜索画面
只要设置想要搜索的峰值或触发条件，就可以自动搜索其数据并显示。
另外，此次新配备的 Memory high concierge 功能可自动算出用户设置
的基本波形的特点，从测量到的所有数据中将相似度低的波形作为异常
波形按序找出。
通过这样，可在滚动测量到的波形同时通过目视确认，大大缩短了寻找
异常的时间。
搜索功能，
从庞大的测量数据中找出想看的波形
自动搜索异常波形
丰富的搜索方法
并不只是求出平均值或有效值之类数值的运算，还搭配了通道间的四则
运算、微分积分等波形次元的运算，最多可同时处理16个运算。
波形运算
利用数值参数对所测的波形进行分析。
MR8740T 上追加了求过冲、下冲的运算等几个新的数值运算。
另外，不仅是模拟通道、逻辑通道，波形运算结果也可作为运算对象，
还配备了数值判定功能。
数值运算
充分发挥高超分析能力的运算功能
CH-1 测量波形
CH-2 测量波形
×
波形运算结果
12

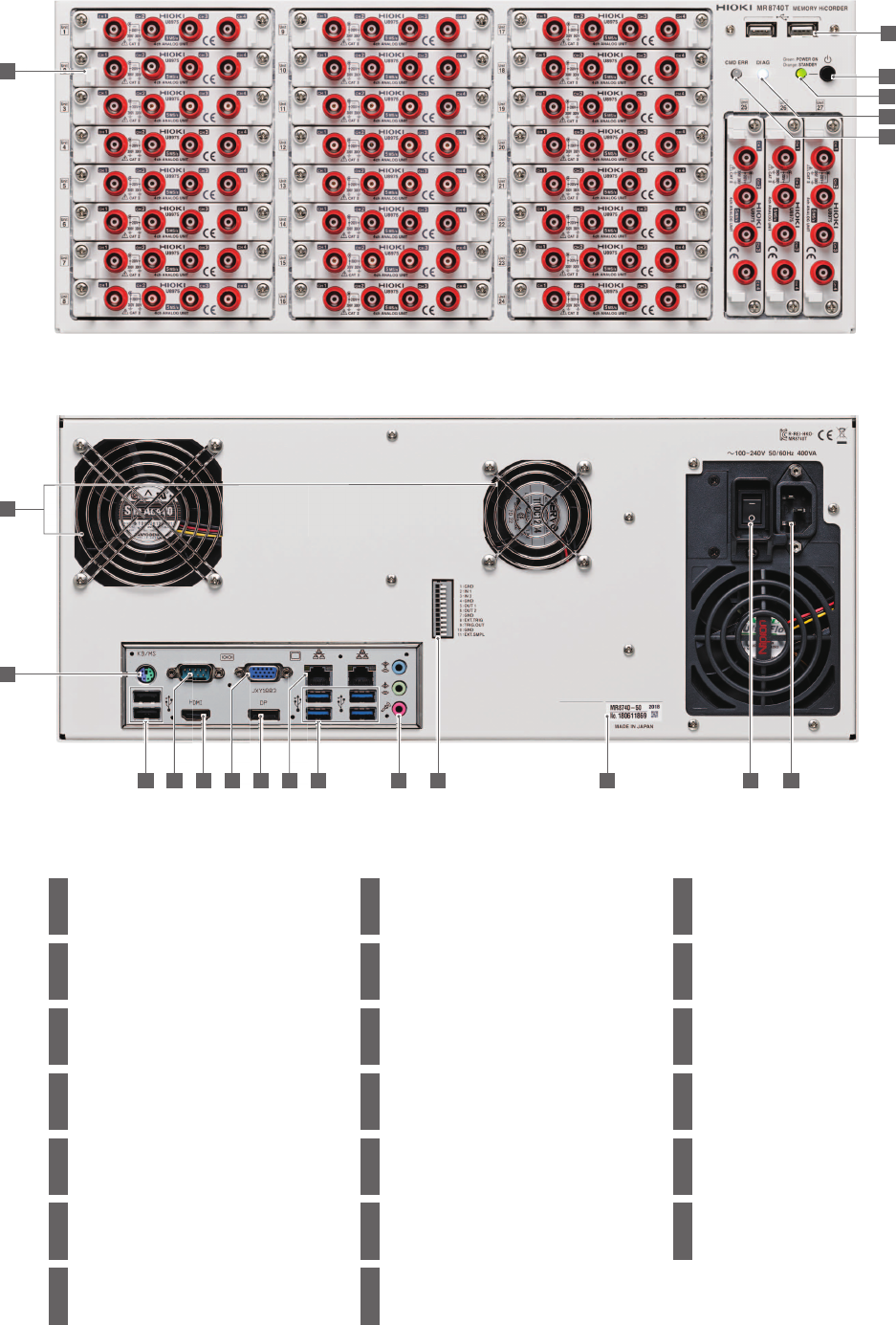

前面
背面
2
1
11 13 16 17 19 20181210 14
3
5
4
6
1
单元安装部分
可安装单元数最多为 27 个
8973 单元仅插槽 25~27 支持
2
USB 2.0 连接器 ×2
连接 U 盘、 USB 鼠标以及
USB 键盘
3
启动键
启动本仪器或切换为待机状态
4
POWER 指示灯
显示启动状态或待机状态
5
DIAG 指示灯
显示主机的状态
6
命令错误指示灯
命令错误时点亮
7
通风孔
用于降低内部温度的孔
8
PS2 连接器
未使用
9
USB 2.0 连接器 ×2
连接 U 盘、 USB 鼠标以及
USB 键盘
10
COM 端子
无法使用
11
HDMI 端子
用于画面显示、 连接 HDMI 线
最大显示分辨率 3840×1260
12
VGA 端子
用于画面显示、 连接 VGA 线
最大显示分辨率 2560×1600
13
Display Port 端子
用于画面显示、 连接 Display Port 线
最大显示分辨率 4096×2160
14
1000BASE-T 连接器
通过 LAN 电缆连接网络
15
USB 3.0 连接器 ×4
连接 U 盘、 USB 鼠标以及
USB 键盘
16
Audio 端子
无法使用
17
外部控制端子
从外部输入任意信号
控制本仪器
19
主电源开关
将电源打开或关闭
※ 要关闭时请先切换为待机状态后再进行
20
电源插口
连接附带的电源线
18
型号 • 生产编号
用于识别本仪器的编号
接口
8
7
9 15
13

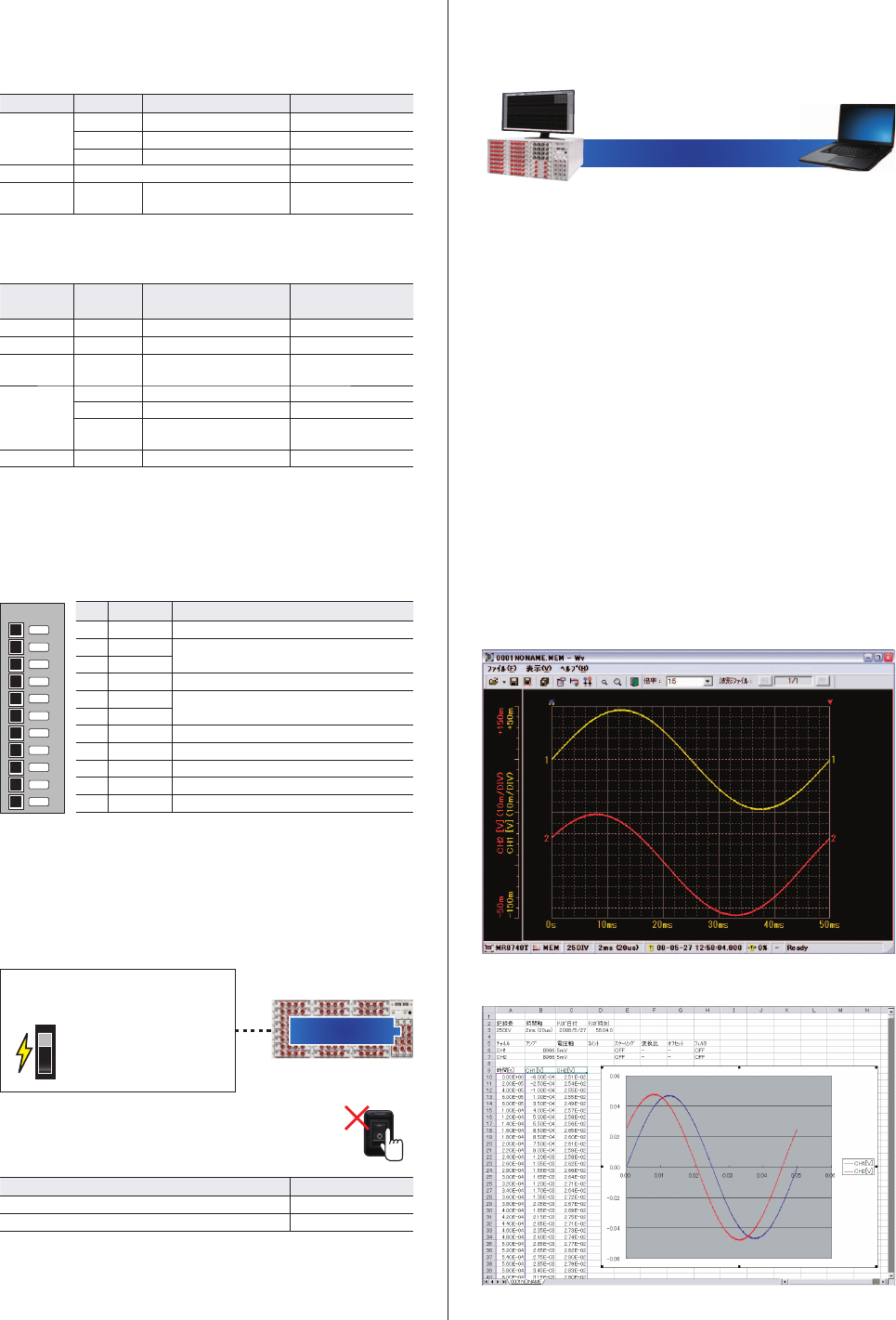

〉〉〉 LAN 1000 BASE-TX 高速通讯 〈〈〈
※ 内置电池有寿命， 需要按上述寿命定期更换。 超过寿命的话， 在停电时
就无法进行 Windows 的关机操作， 可能会无法正常开机， 所以需要定期进
行更换。 如果到了推荐更换的时间， 请联系代理商或距您最近的营业据点。
FTP 服务器功能
可将 MR8740T 的存储内容 (U 盘或内置 SSD) 复制到电脑端。
FTP 送信功能
可将测量数据直接转发至电脑端。
环境 期待寿命
环境温度25℃(1次/日电源切断时)2年
环境温度25℃(5次/年电源切断时)4年
内置电池工作
即使断电也可使用电池
正常关机的情况
・电闸OFF
・停电(150ms以上的时间)
・电源线脱落
切
※ 但是， 在本机工作期间将背面的主电源开关关闭的话， 内
置电池不工作， 因此无法正常关机。 要关闭主电源时， 请务
必先切换为待机状态后再进行。
DIAG LED模式表
※ POWER STANBY指示灯点亮为绿色或闪烁时，
请将主电源开关关闭。
LED名称
颜色•闪烁
点亮时的意思 熄灭方法
POWER
STANDBY
●●
橙色
电源待机
主电源开关关闭
●●
绿色
电源打开
启动开关关闭※
●
●
●
绿色/闪烁
电源打开(预热中)
启动开关关闭※
DIAG
参考下述 -
CMD ERR
●●
红色
接收到的命令语法错误，
或发生报警
*因CLS熄灭
显示
优先顺序
颜色•闪烁
状态 备考
1
●● 红色
周围温度高(环境温度＞35℃)
2
●● 紫色
周围温度低(环境温度＜10℃)
3
●● 黄色 CPU负载率80%以上
按0.5秒的平均负载率
更新显示
4
●● 蓝色 触发等待
●● 绿色 记录中
●● 粉色 记录完毕
受理新命令后变为正常
显示
5
●● 白色 正常工作中(停止)
通过 POWER STANBY 指示灯、DIGA 指示灯显示基本的状态。
发生错误或报警时点亮 CMD ERR 指示灯。
标配 1000 BASE-TX 的 LAN 端子。
通过 LED 显示主机的状态 支持 LAN、 FTP 功能
Wv的画面示例
EXCEL的画面示例
附带波形查看器 Wv，可进行波形的显示和转换。
通过这个软件，可将用 MR8740T 捕捉到的二进制数据在 PC 上进行波
形确认，或转换为 CSV 读取到 EXCEL 中。 此软件免费，最 新版本可
从 HIOKI 主页下载。
波形显示 /CSV 转换软件
No. 端子名称 操作
1
GND -
2
IN 1
测量的开始 / 结束 、 保存、 强制结束、
事件输入
3
IN 2
4
GND
-
5
OUT 1
判定输出、 错误发生、 繁忙 、 触发等待
6
OUT 2
7
GND
-
8
EXT.TRIG
从外部输入信号作为触发源
9
TRIG.OUT
触发成立时输出信号
10
GND
-
11
EXT.SMPL
输入外部采样信号
作为本仪器的电源供给，配备有用于 Windows 关机的电池 ( 封闭式铅
蓄电池 )。如此，即使遇到无法预期的停电或跳闸时，也可正常关机。
连接外部控制端子和外部设备，可通过外部设备开始 / 停止本仪器的测量。
主机内置电池
外部控制端子
