18
各种输入单元
※ 未附带输入线之类，请另外购买。
※ 电流单元 8971 上使用 9709 时，最多可用 7 个电流探头。
8966 模拟单元
2ch, 电压输入, 20MS/s, (DC ～ 5MHz)
U8975 4ch 模拟单元
4ch, 电压输入, 5MS/s, (DC ～ 2MHz)
8968 高分辨率单元
2ch, 电压输入, 1MS/s, (DC ～ 100kHz)
8972 DC/RMS 单元
2ch, 电压/1MS/s, (DC ～ 400kHz)
有效值整流 (DC, 30 ～ 100kHz)
U8974 高压单元
2ch, 电压输入, DC 1000 V, AC 700 V max.
MR8990 数字电压表单元
2ch, DC 电压高精度, 最高分辨率 0.1µV,
最高采样速度500 次/ 秒
U8991 数字电压表单元
4ch, DC 电压高精度, 最高分辨率1µV,
最高采样速度50 次/ 秒
8971 电流单元
2ch, 通过专用电流传感器测量电流, 转换线附带2
根9318, 单元最多可用4个
8967 温度单元
2ch, 热电偶温度输入
U8969 应变单元
2ch, 应变式转换器用放大器
L9769 转换线
(应变单元U8969 专用, 附件)
8970 频率单元
2ch, 用于测量频率、转速、脉冲等
8973 逻辑单元
4 端子, 16ch,
最大3 单元(仅限插槽25 ～ 27)
PC 相关
波形查看器Wv
软件，可在 PC 上查看二进制
数据，用 CSV 格式保存，导
入到表格计算软件中
运行环境：
支持Windows 10/8/7
(32bit/64bit)
功能：
・波形文件的简易显示
・ 二进制格式的数据文件转换
成文本文件、CSV或其他
・ 滚动，放大缩小显示，跳转
至光标/触发位置
主机需要输入单元等专用选件。
请另外购买输入线等各种通用选件。
品名 ：存储记录仪 MR8740T
型号
(订购编码)
(参数)
MR8740
-50
(仅主机，输入单元最多可安装27个)
日置NSE公司贩卖与MR8740T单元相同尺寸的CAN监视器、LIN监视器、
SENT监视器。安装在MR8740T主机上，可给监视器供电。但是，数据无法
用MR8740T以及本公司的软件记录、分析。详情请咨询日本NSE公司。
http://nse-inc.co.jp/
保存媒介
※ 请务必使用本公司选件中的保存媒介。如果使用本公司以外的保存媒介，
可能会发生无法正常保存、读取的情况，本公司概不负责。
Z4006 U盘
16 GB
采用寿命长 · 可靠性高的SLC
型闪存

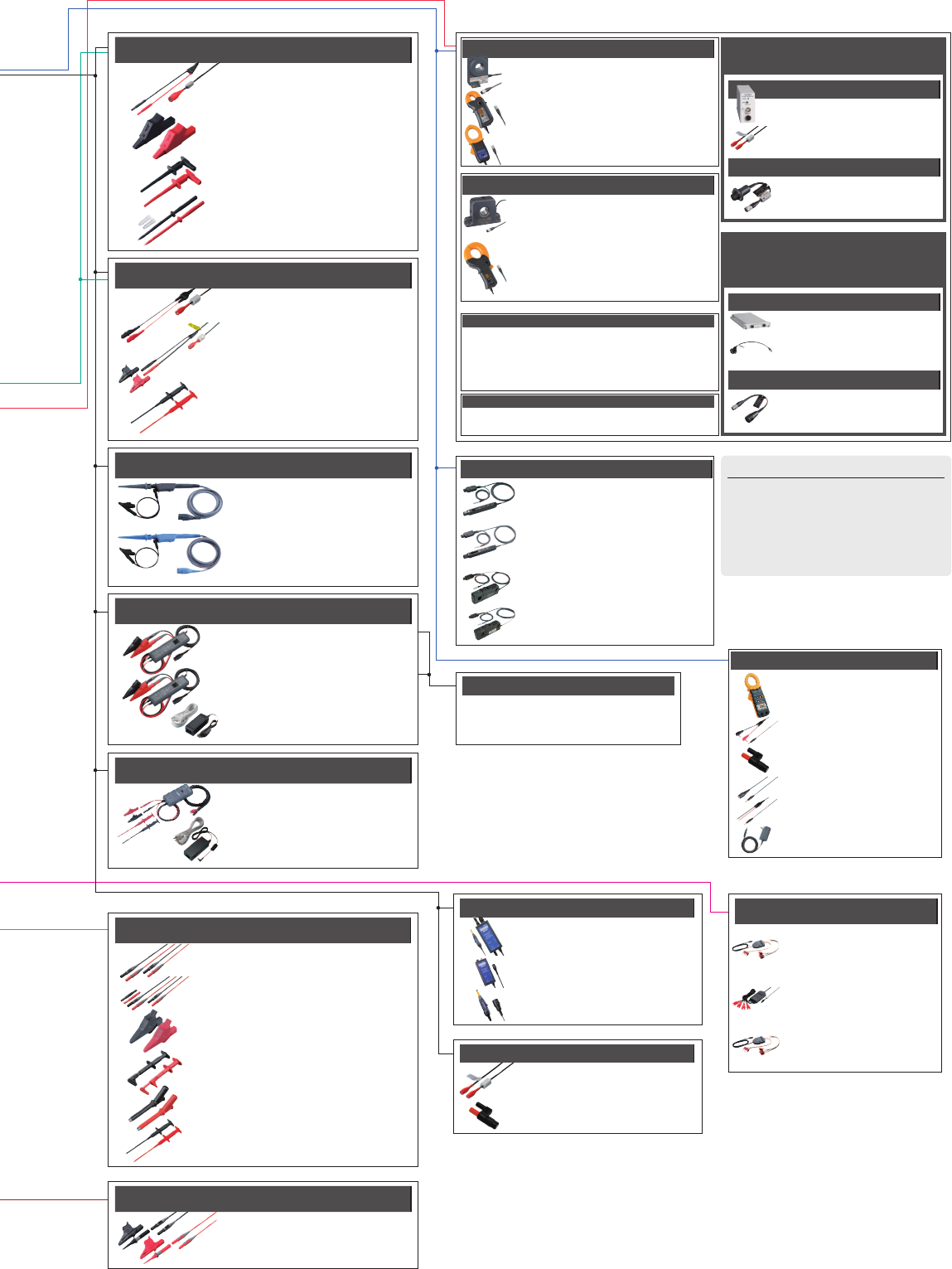

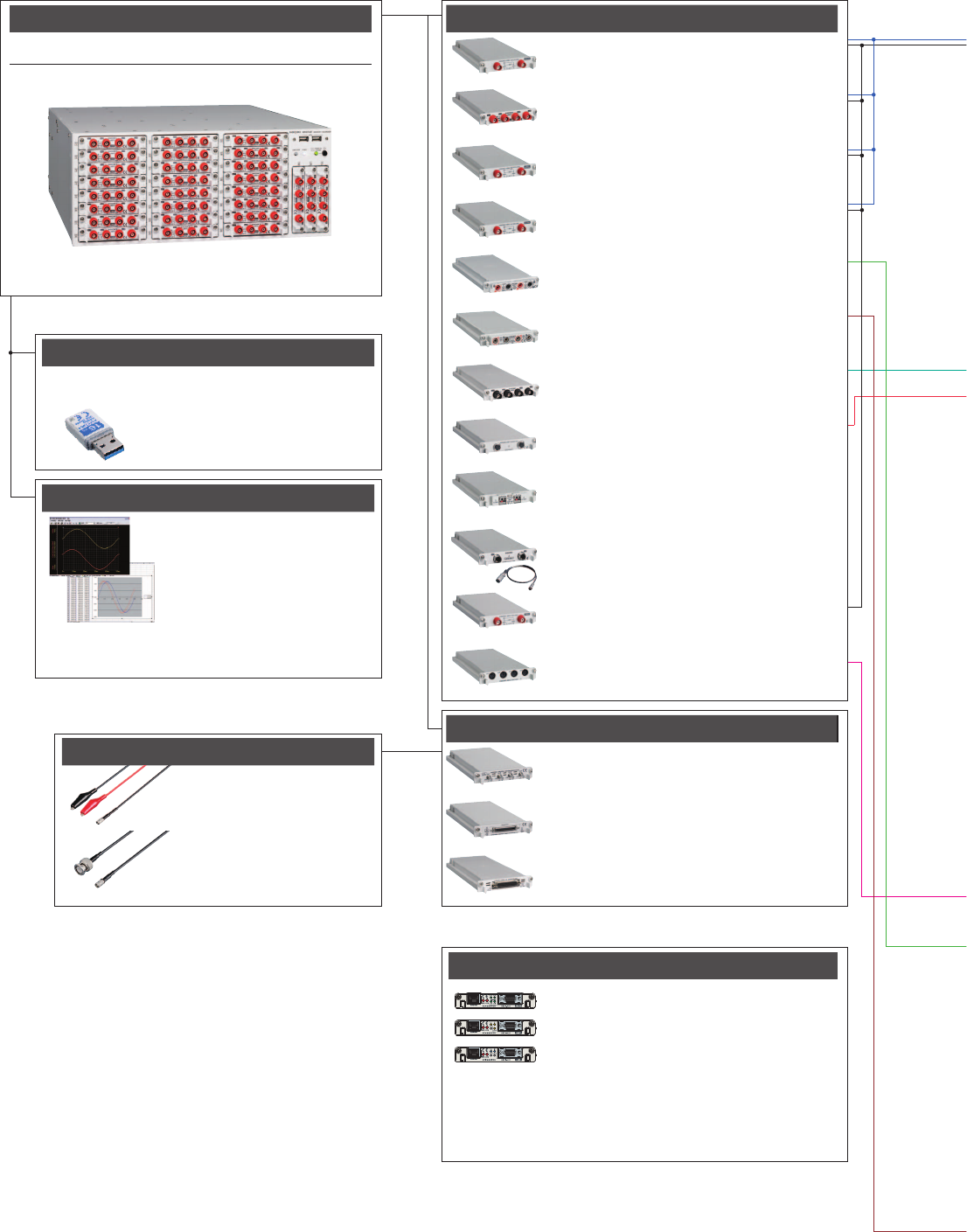

选件体系图
各种输出单元
※未附带输入线之类，请另外购买。
※通过通讯命令设置
MR8790 波形发生单元
4ch , DC 输出±10 V , 正弦波输出1 Hz ～ 20 kHz
MR8791 脉冲发生单元
8ch , 脉冲输出0.1 Hz ～ 20 kHz , 码型输出
U8794 VIR 发生单元
8ch , 直流电压输出, 直流电流输出、电阻输出(模拟电阻)
输出线
※关于MR8791可使用的连接器，敬请垂询。
L9795-01 连接线
对地最大额定电压：
AC33 V rms或DC70 V
SMB端子-小虫夹
线长：1.5m
L9795-02 连接线
对地最大额定电压：
AC33 V rms或DC70 V
SMB端子-BNC端子
线长：1.5m
HSCI-4.0-CAN FD
HSCI-4.0-SENT
HSCI-4.0-LIN
SCI 监控 4.0
19
逻辑测量
逻辑探头 9327
4ch, 用于检测电压/接电信号的ON/
OFF (可响应脉冲宽度100nsec 以
上, 小型端子)
逻辑探头 MR9321-01
绝缘4ch, 用于检测AC/DC电压的
ON/OFF (小型端子)
逻辑探头 9320-01
4ch, 用于检测电压/ 接点信号的ON/
OFF (可响应脉冲宽度500nsec 以
上, 小型端子)
用于其他输入
L9217 连接线
电缆两端为绝缘BNC，用于输入单元的绝
缘BNC端子，1.6m
9199 转换适配器
接受端香蕉端子，输出BNC端子
非接触电压测量
SP3000-01 AC非接触电压探头
额定测量电压5Vrms，
f特性 10Hz~100kHz
SP3000 AC非接触电压探头
可单独订购
SP9001 AC电压探头
可单独订购
输入线B
※输入电压受限于所连接的输入单元的电压
L9198 连接线
最大可输入300V，直径φ5.0mm 电缆，
1.7m，小型鳄鱼夹
L9197 连接线
最大可输入600V，直径φ5.0mm 电缆，
1.8m，附带装卸型大型鳄鱼夹
9243 前端探头
安装在L9197前端，红黑套装，全长
196mm
输入线C
※对地电压受限于所连接的输入单元的电压
9665 10:1探头
对地电压与输入单元相同，最大输入
1kVrms(500kHz以下)，1.5m
9666 100:1探头
对地电压与输入单元相同，最大输入
5kVpeak(1MHz以下)，1.5m
定制线 ※用于P9000，请向销售工程师咨询
(1)USB总线电源线
(2)USB(A)-微型B电缆
(3)3分支电缆
输入线A
※输入电压受限于所连接的输入单元的电压
L9790 连接线
最大可输入600V，柔韧性良好，细径
φ4.1mm电缆，1.8m
※前端夹子另售
L9790-01 鳄鱼夹
安装在L9790的前端，红黑
9790-02 前端探头
※ 此夹子安装在L9790前端时限制为CAT II
300V，红黑
9790
-03
接触针
安装在L9790的前端，红黑
输入线F
L4940 连接线
线长1.5m
L4931 延长线
用于延迟L4940，线长1.5m
L4935 鳄鱼夹
安装在L4940前端
CATⅣ600V ，CATⅢ1000V
L4936 母线夹
安装在L4940前端
CATⅢ600V
L4937 磁性适配器
安装在L4940前端
CATⅢ1000V
9243 钩形夹
安装在L4940前端
CATⅢ1000V
输入线D
用于测量高压 ※对地电压在此产品参数范围内，
不受所连接的输入单元影响，需要另外的电源
P9000-01 差分探头
(仅限Wave )，用于存储记录仪
AC，DC 1kV 带宽100kHz
P9000-02 差分探头
(附带Wave/RMS 切换)用于存储记录仪
AC，DC 1kV 带宽100kHz
Z1008 AC适配器
AC 100～240V
输入线E
※用于测量高压※对地电压在此产品参数范围内，
不受所连接的输入单元影响，需要另外的电源
9322 差分探头
AC 1kV, DC 2kV, 带宽10MHz
9418-15 AC适配器
AC 100～240 V
电流传感器 · 电流探头连接时的注意事项
※根据组合产品可能存在无法同时连接的情况。
※电流单元8971在存储记录仪主机上最多使用4个，
可使用的电流传感器与探头电源单元Z5021连接个
数组合最多8个。
※电压输入的模拟单元系列连接电流传感器不受限
制。
※输入电压受限于所连接的输入单元的电压
输入线G
※ 用于MR8990 ※输入电压受限于所连接的
输入单元的电压
L2200 测试线
线长70cm，前端部分可更换探针和鳄鱼
夹，最大输入电压：CAT Ⅳ 600V，CAT Ⅲ
1,000V
10mA~500A(高速)
3273-50 钳形探头
f 特性 DC ～ 50MHz 宽频带，可测量从 mA
级别开始的电流到 30Arms
3276 钳形探头
f 特性 DC ～ 100MHz 宽频带，可测量从
mA 级别开始的电流到 30Arms
3274 钳形探头
f 特性 DC ～ 10MHz 宽频带，可测量从 mA
级别开始的电流到 150Arms
3275 钳形探头
f 特性 DC ～ 2MHz 宽频带，可测量从 mA
级别开始的电流到 500Arms
泄漏电流 ※50/60Hz工频电源线路用
3283 泄漏电流钳形表
10mA量程/10µA分辨率～200A 量
程，附带监视器/模拟输出1V f.s.
9094 输出线
φ3.5迷你插头-香蕉头端子，1.5m
9199 转换适配器
接受端香蕉端子，输出BNC端子
L9095
输出线 用于BNC端口，1.5m
L9096
输出线
用于端子板，1.5m
9445-02 AC适配器
AC 100～240V，9V/1A
最大200A(高精度)
※ME 15W(12pin)端口型
高精度闭口型，从DC到畸变AC电流波形皆可观测
AAC/DC电流探头CT6862
-05
,1MHz 频宽，50A
AC/DC电流探头CT6863
-05
,500kHz频宽，200A
从DC到畸变AC电流波形皆可观测
AC/DC电流探头CT6841
-05
,1M Hz频宽，20A
AC/DC电流探头CT6843
-05
,500kHz频宽，200A
可观测AC电流波形(DC不可用)
电流传感器9272
-05
,100kHz 频宽，200A
最大1000A(高精度)
※ME 15W(12pin)端口型
高精度闭口型，从 DC 到畸变 AC 电流波形皆可观测
AC/DC 电流传感器 9709
-05
,100kHz 频宽，500A
从 DC 到畸变 AC 电流波形皆可观测
AC/DC 电流探头 CT6844
-05
,200kHz 频宽，500A
AC/DC 电流探头 CT6845
-05
,100kHz 频宽，500A
AC/DC 电流探头 CT6846
-05
,20kHz 频宽，1000A
※ 若使用高精度电流传感器需另购电源 (CT9555)
※ 与 CT9555 连接，仅限 ME15W(12pin) 端口的 (-05) 型号传感器
※与PL23(10pin)端口的传感器连接，需要另购CT9900 转换线
PL23(10pin)- ME15W(12pin) 转换
CT9900 转换线
PL23(10pin) 转换为 ME15W(12pin)
端口
用于传感器的电源
CT9555 传感器单元 ,
1ch 带波形输出
L9217 连接线
线缆两端为 BNC 接口，1.6m
※ 若要在电流单元8971上使用ME15W(12pin)端口的
(-05)型号传感器，需要另购CT9901转换线
※ PL23(10pin) 端口的传感器用于 8971 时，无需
CT955x，但是需要 9318 转换线 (8971 标配有 9318)
ME15W(12pin)- PL23(10pin) 转换
CT9901 转换线
ME15W(12pin) 转换为PL23(10pin)
端口
用于电流传感器的输入单元
8971 电流单元
9318 转换线，
用于连接 CT6841/43 以外与 8971
与高精度电流传感器连接时的注意事项
•
高精度电流传感器(ME15W)+CT9901+9318 →电流单元8971
•
高精度电流传感器(ME15W)+CT955x+BNC 线缆→电流单元8971 除外
• 高精度电流传感器(PL23)+9318 →电流单元8971
•
高精度电流传感器(PL23)+CT9900+CT955x+BNC 线缆→电流
单元8971 除外
其他各种电流传感器
可使用各种电流传感器、电流探头。
详情请登录日置主页。
存储记录仪 MR8740
-50
1 台
4ch 模拟单元 U8975 27 个
连接线 L9790 108 根
鳄鱼夹 L9790-01 108 根
5MS/s×108ch 的高速＆绝缘记录
存储记录仪 MR8740
-50
1 台
数字电压表单元 U8991 27 个
连接线 L9790 108 根
鳄鱼夹 L9790-01 108 根
采样速度 50 次 / 秒× 108ch 的高精度电压测量
存储记录仪 MR8740
-50
1 台
应变单元 U8969 27 个
转换线 L9769 54 根
应变式转换器 54ch 的多通道应变测量

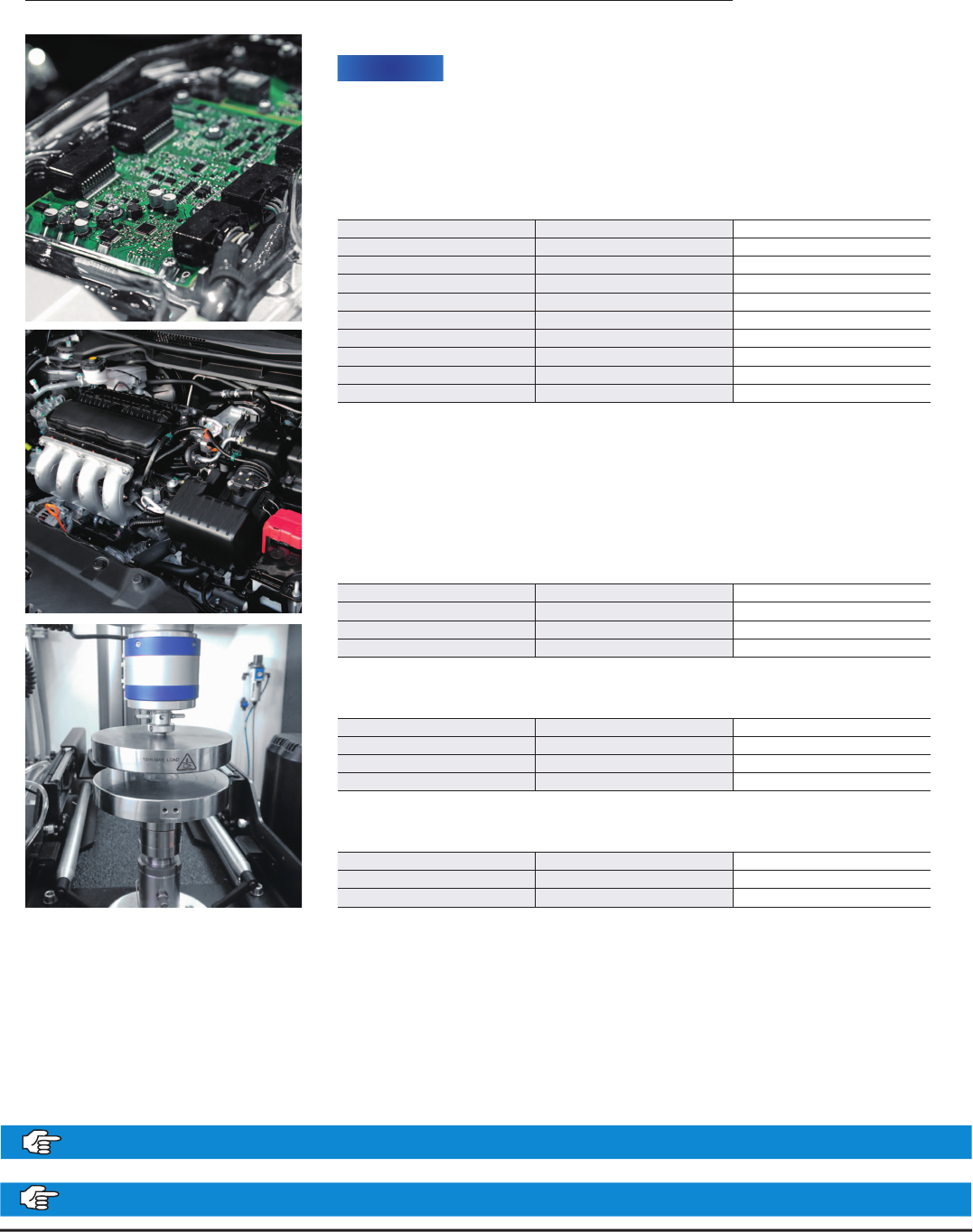

MR8740T 通过多通道同时采样测量，
为用户提供检查技术的支持
安装示例
存储记录仪 MR8740
-50
1 台
4ch 模拟单元 U8975 17 个
连接线 L9790 68 根
鳄鱼夹 L9790
-01
68 根
波形发生单元 MR8790 1 个
连接线 L9795
-01
4 根
脉冲发生单元 MR8791 1 个
VIR 发生单元 U8794 5 个
逻辑单元 8973 3 个
逻辑探头 9327 3 个
除了模拟 68ch + 逻辑 24ch 以外，还能够进行波形发生 4ch + 脉冲发生 8ch + 直流电压 • 直流电流 • 模拟
电阻输出 40ch，因此可以只用 1 台就完成高性能电路板等检查点多的测试。
涵盖高速、绝缘、高精度这些要素的多通道测量成为可能。
ECU 开发中的多通道测量
支持各种多通道测量
