3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.7 Portálrendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
138
3.7.2 Az X-tengely felépítése
3

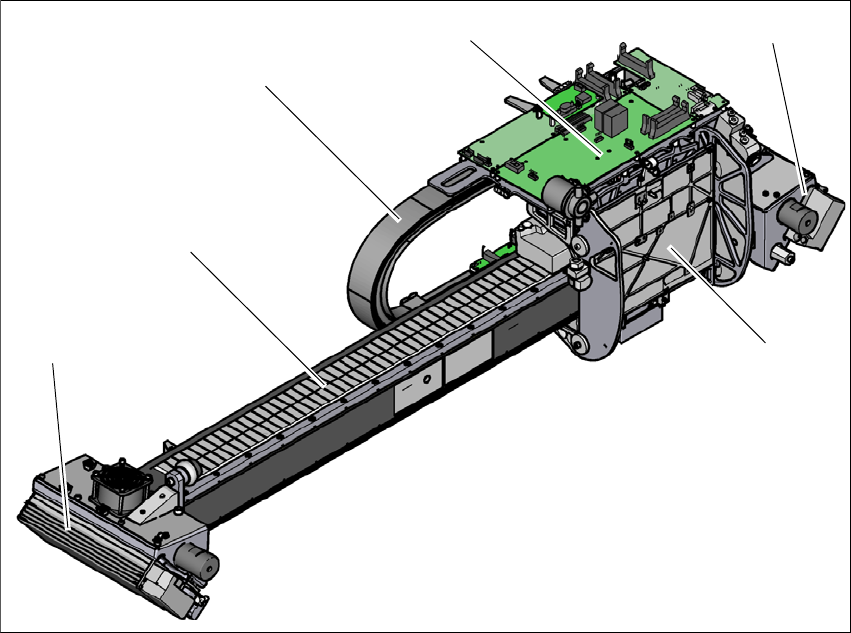

Ábra 3.7 - 2 Az X-tengely felépítése - fejtartó nézet
(1) Fejtartó X-lineáris-motorral (primer rész)
(2) Y-lineáris motor 2 fix csapággyal (primer rész) és ventilátorral
(3) Vezetőrendszer permanens mágnessel (az X-lineáris motor szekunder része)
(4) Kábelvezető
(5) Fejlemez Head Control Unit egységgel
(6) Y-lineáris motor 1 laza csapággyal (primer rész) és ventilátorral
(4)
(3)
(1)
(5)
(2)
(6)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 3 Műszaki adatok és szerkezeti egységek
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 3.7 Portálrendszer
139
3
Ábra 3.7 - 3 Az X-tengely felépítése - fejtartó nézet
(1) Y-lineáris motor 1 laza csapággyal (primer rész) és ventilátorral
(2) Fejlemez Head Control Unit egységgel
(3) Y-lineáris motor 2 laza csapággyal (primer rész) és ventilátorral
(4) X-lineáris motor (primer rész)
(5) X-tengely portálinterfész
(6) Y-tengely portálinterfész
(7) Érzékelőmodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
3.7 Portálrendszer Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
140
3
Ábra 3.7 - 4 Az X-tengely felépítése - alulnézet
(1) Nyomtatott áramköri lap kamera
(2) Olvasóegység
(3) Hosszmérőrendszer (a portál alsó oldalán)
Az X tengelyt egy lineáris motor hajtja. A hajtás szekunder része egy permanens mágnesből áll,
amit a portálkirakóra szerelnek, a primer rész a fejtartóra van csavarozva. A fejtartót úgy szer-
kesztették meg, hogy minden beültetőfej-típus felerősíthető rá - ez a SIPLACE automatákkal járó
nagyfokú rugalmasság jele.
(2)
(1)
(2)
(3)
