Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásb ő vítések Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserél ő 317 6.1.4.4 Szerelés A DX1/DX2 auto maták pipe ttacserél ő i a DX-asztalon vannak r…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
316
6.1.4.2 Műszaki adatok
6
6.1.4.3 A 12-szegmensű C&P fej pipettacserélőinek elhelyezkedése a DX-automatákon
6
Ábra 6.1 - 18 A SIPLACE SpeedStar-hoz tartozó pipettacserélők elhelyezkedése - Példa: DX2
6
Pipettacserélő a SIPLACE 12-szegmensű C&P fej számára
Méretek (hosszúság x szélesség x magasság) 314 mm x 94,5 mm x 68,6 mm
Pipettagarázsok száma 48
Pipettatárak száma 4
Pipetta típusok 3xxx
Pipettacsere idő kb. 2 mp pipettánként
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
(1) DX-asztalok (PA) Beültetőterület
(PPW) Pipettacserélő
(1)
(1)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
317
6.1.4.4 Szerelés
A DX1/DX2 automaták pipettacserélői a DX-asztalon vannak rögzítve.
6

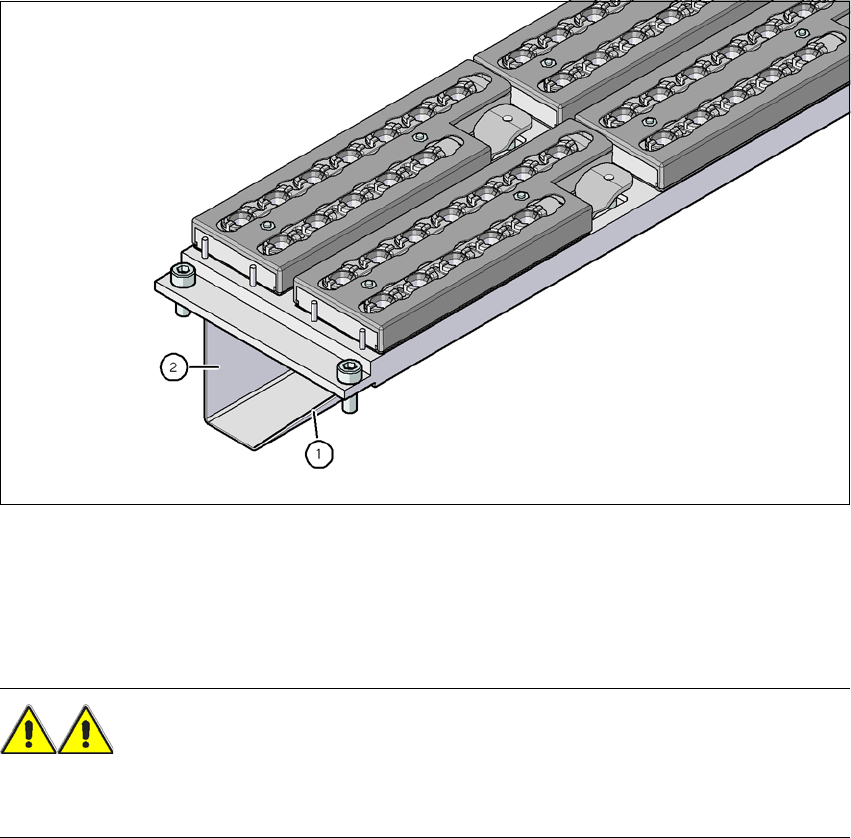

Ábra 6.1 - 19 Szerelési pozíció
(1) A ferde oldal a DX-asztal irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal a DX-asztal felé mutasson.
FIGYELEM! 6
– Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó pipetta-
cserélőt szerelje fel. Vegyes elrendezésnél fennáll a fej ütközésének veszélye!
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
318
6.1.4.5 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor szabad feltölteni, ha minden pipetta, ami a 12-szegmensű Col-
lect&Place-fejnél található, visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.4.6 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 4. ábrán, a 300. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 4
, 300. oldal). Emelje ki a tárat a tartóból.
