Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásb ő vítések Az SR.705.xx szoftververziótól Kiadás: 10/ 2011 HU 6.2 Waffle-Pack-váltó (WPC5/WPC6) 325 6.2.5.2 Elektromos csatlakozási érték ek 6 6.2.5.3 Megengedett k…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.2 Waffle-Pack-váltó (WPC5/WPC6) Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
324
6.2.5 Műszaki adatok
6.2.5.1 Méretek, súly
6
A WPC5/WPC6 méretei
Hosszúság x szélesség
Magasság
900 mm NYÁK-szállítási magasság esetén
930 mm NYÁK-szállítási magasság esetén
950 mm NYÁK-szállítási magasság esetén
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Súly WPC5
Alapfelszerelés (kazettákkal és felületitár
tartókkal)
Teljesen felszerelt (felületitár tartókkal és
al-kat-résztartó kazettával.)
kb. 270 kg
kb. 320 kg
Súly WPC6
Alapfelszerelés (kazettákkal és felületitár
tartókkal)
Teljesen felszerelt (felületitár tartókkal és
al-kat-résztartó kazettával.)
kb. 280 kg
kb. 330 kg
A WPC5/WPC6 felületi terhelése
25 N/cm²
A felületitár-tartó súlya 0,8 kg
A felületitár tartó méretei
(hosszúság x szélesség x magasság) 360 mm x 260 mm x 6 mm
A felületitár méretei
Hosszúság x szélesség x magasság
Magasság (alkatrészekkel együtt)
Üzemmód - standard:
Üzemmód - magas alkatrészek:
347 mm x 235 mm x 15 mm
max. 29 mm-ig
max. 32 mm-ig
Felosztás szintről szintre 17 mm (± 2 mm)
Tárolókapacitás 28 felületitár tartó
Felületitár tartó csereideje
1 szintre
10 szintre
27 szintre
1,9 s
2,3 s
2,8 s
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.2 Waffle-Pack-váltó (WPC5/WPC6)
325
6.2.5.2 Elektromos csatlakozási értékek
6
6.2.5.3 Megengedett környezeti befolyások
6
6.2.6 Telepítési utasítások WPC5/WPC6-hoz
A WPC5/WPC6 az SX/DX-automaták bal oldalán (1. vagy 2. hely) csatlakoztatható fel.
Csatlakozási feszültség 3 x 200 V~ ± 5 %; 50/60 Hz (Japán)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Európa)
3 x 415 V~ ± 5 %; 50/60 Hz
Névleges látszólagos teljesítmény 1,5 kVA
Névleges hatásos teljesítmény 1,0 kW
Biztosíték 3 x 10 vagy 3 x 16 A
Helyiség-hőmérséklet 15°C és 35°C között
Levegő nedvességtartalom 30 - 75%
(Átlagban 45% alatt, hogy a gépen keletkező kondenzáció
minden esetben kizárt legyen.)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.2 Waffle-Pack-váltó (WPC5/WPC6) Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
326
6.2.7 Méretek WPC5/WPC6-tal
6

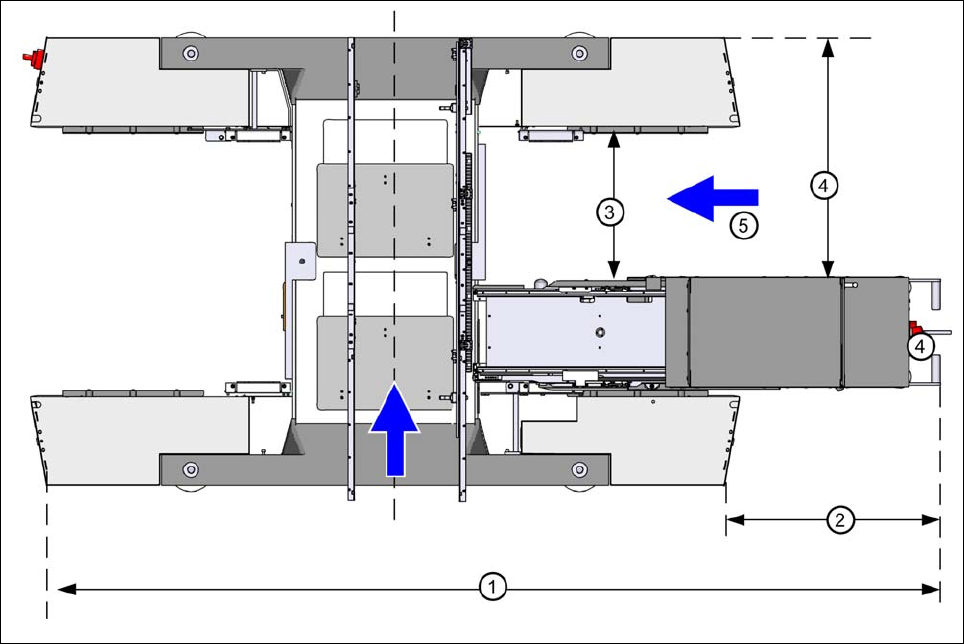

Ábra 6.2 - 3 Az SX-automata méretei WPC5/WPC6-tal
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Hely a 30 nyomvonalas alkatrészkocsi/DX-asztal részére
