4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4.3 Az automata felállítása Az SR.705 .xx szoftververziótól Kiadás: 10/2011 HU 214 4.3.6 Géplábak (magasságadapter) cseréje Az automat a 4 gép…
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.3 Az automata felállítása
213
4.3.5 Szerszámok és segédeszközök
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
– 20-as kulcsnyílású nyitott dupla csillagkulcs , cikk. sz. 03080496-01
– Nyomatékkulcs beállítóskálával, cikk sz. 03080498-01és 1/2 collos hosszabbító, cikk sz.
03080499-01
– Hatlapú csavarhúzóbetét, méret: 12 cikksz. 03080501-01
– Hatlapú csavarhúzóbetét, méret: 14 cikksz. 03080502-01
– Imbuszkulcs a hernyócsavaros géplábak biztosítására szolgáló imbuszcsavarokhoz
– Függős szintező (pontosság: 0,02 mm/m), cikksz. 00353825-01
– Gépbeállító mérőberendezés, cikksz. 03075826-01
a portálokon végzett beállításához használt függős szintező megtartásához. 4
– SX/DX-gépbeállító-idomszer 2 komplett, cikkszám. 03077785-01
– SX/DX-gépbeállító-idomszer 1 komplett, cikkszám 03077777-01
a gyártósor NYÁK-szállítóinak egy egyenesbe igazításához 4
– Villástargonca (specifikációt lásd 4.1.4.3 a 197 oldalon).
– Légpárnás szállítórendszer: SIPLACE HSxx, cikksz. 00119002-S01 (opció)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
4.3 Az automata felállítása Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
214
4.3.6 Géplábak (magasságadapter) cseréje
Az automata 4 géplábon áll (magasságadapter) (lásd 1. poz. a 4.3 - 2, 214. oldal)
A különböző NYÁK-szállítási magasságokhoz megfelelő magasságadapterek léteznek.
4
Ábra 4.3 - 2 Az automata magasságadaptere
(1) Hatlapfejű csavar magasság beállításhoz
(2) Rovátka a leesés elleni biztosítás (bizosítócsavar) számára
(3) A magasságadapter különböző méretei
– Magasságadapter 900-as NYÁK-szállítási magassághoz (cikksz. 03067048-xx)
– Magasságadapter 930-as NYÁK-szállítási magassághoz (cikksz. 03067046-xx)
– Magasságadapter 950-as NYÁK-szállítási magassághoz (cikksz. 03065876-xx)
(3)
(1)
(2)
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 4 Felállítás és üzembe helyezés
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 4.3 Az automata felállítása
215
4

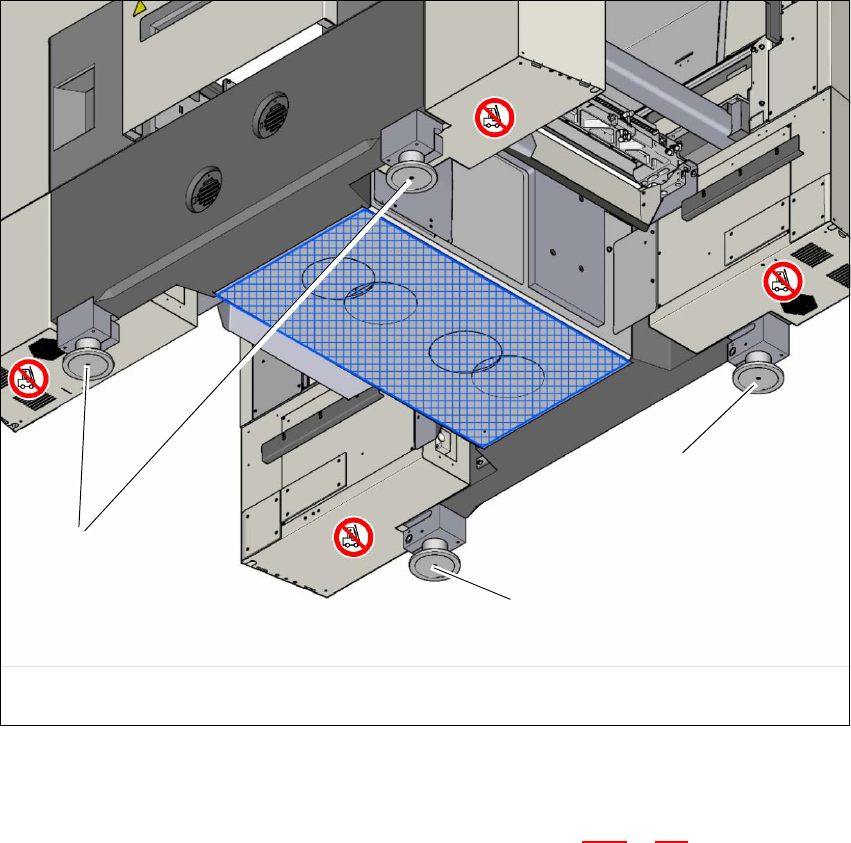

Ábra 4.3 - 3 Az automata géplábai (magasságadapter) (Példa: SX1/SX2)
(1) 4 magasságadapter - különböző magasságokhoz
Tolja a villástargonca villáit az automata alá. Ehhez lásd még 4.3.2, a 210 oldalon.
A villástargonca segítségével emelje az automatát mintegy 35 cm magasra. Így ki tudja húzni
lefelé a magasságadaptereket.
(1)
(1)
(1)
