Ábra 6.1 - 1 Pipettacserélő a SIPLACE SpeedStar számára
6.1.1.1 Leírás
Ez a pipettacserélő 4 db. egy-egy 12 pipetta-garázsos tárat fogad be.
A tárak egy közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva és 4
gömbfejes kapoccsal vannak rögzítve. Minden táron két illesztőjellel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy
nem megfelelően elhelyezett tár esetén leállítja az automatát.
A felszerelt pipettaállomáson az alkatrészeket le lehet fújni a SpeedStar pipettáiról és a pipettákat
le lehet húzni és le lehet dobni.
VIGYÁZAT
A SIPLACE SpeedStar-hoz tartozó tárat csak a SpeedStar-ral együtt szabad használni. 6
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
297
6.1.1.2 Műszaki adatok
6
6.1.1.3 A SIPLACE SpeedStar-hoz tartozó pipettacserélő helyzete az SX2-automatán
6

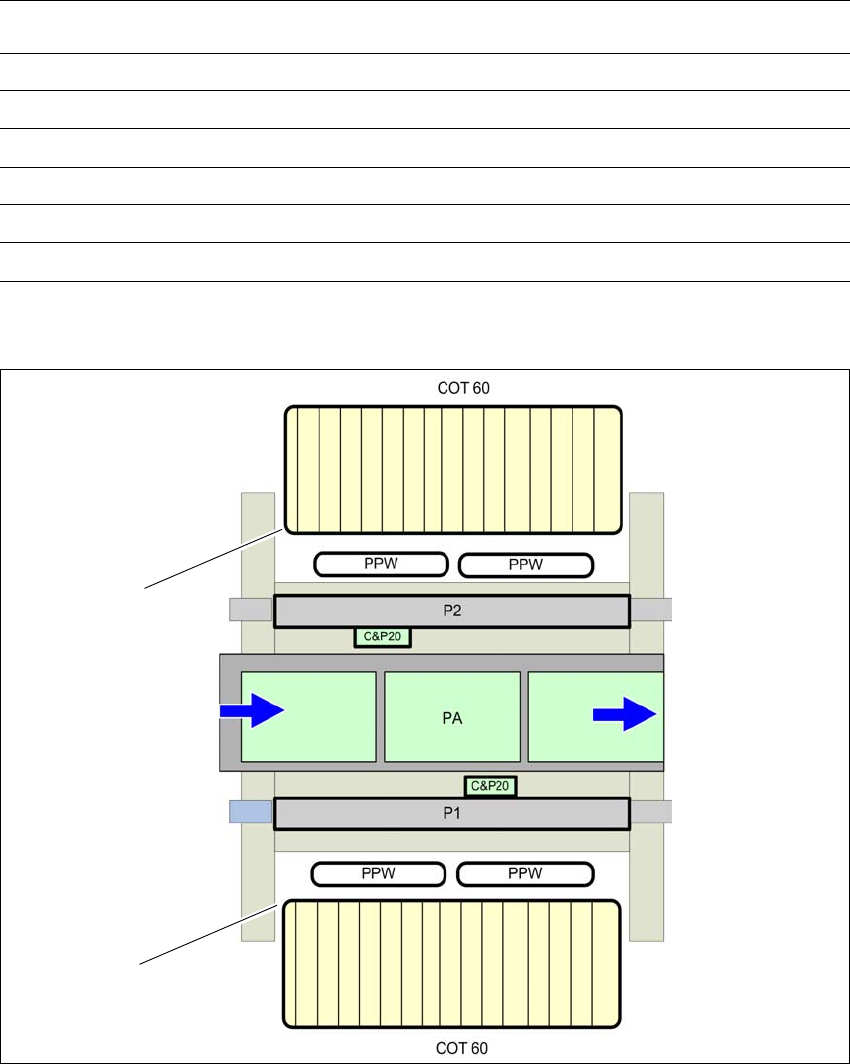

Ábra 6.1 - 2 A SIPLACE SpeedStar-hoz tartozó pipettacserélő helyzete - példa
Pipettacserélő a SIPLACE SpeedStar számára
Méretek (hosszúság x szélesség x magasság) 314 mm x 94,5 mm x 68,6 mm
Pipettagarázsok száma 48
Pipettatárak száma 4
Pipetta típusok 10xx, 11xx és 12xx
Pipettacsere idő kb. 2 mp pipettánként
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
(1) Alkatrészkocsi a belső pozíción
(PPW) Pipettacserélő
(PA) Beültetőterület
(1)
(1)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
298
6.1.1.4 Szerelés
A pipettacserélők az SX automatán mindig az alkatrészkocsi-behúzókészüléken vannak rögzítve.
6

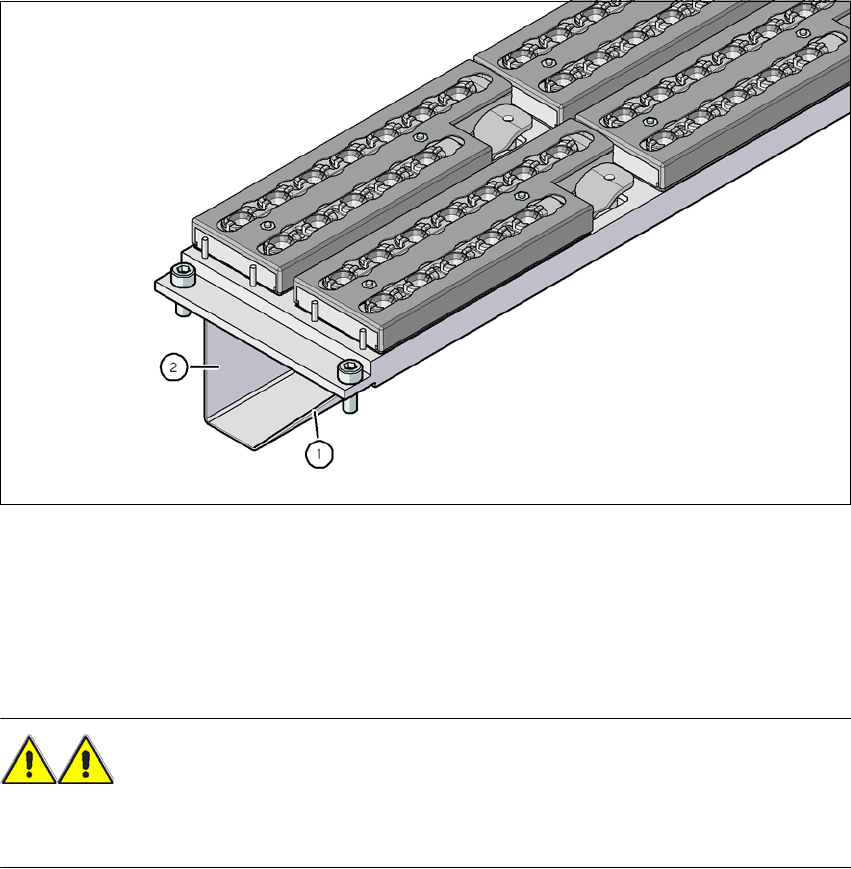

Ábra 6.1 - 3 Szerelési pozíció
(1) A ferde oldal az alkatrészkocsi-behúzószerkezet irányába mutat
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzószerkezet felé
mutasson.
FIGYELEM! 6
– Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó pipetta-
cserélőt szerelje fel. Vegyes elrendezésnél fennáll a fej ütközésének veszélye!
