6.1.3.6 Megfogók és különleges pipetták
A SIPLACE-automaták a standard SMT-spektrumon túlmenően az átvezetett szerelésű (Through
Hole Technology) és az OSC-alkatrészekkel (Odd Shaped Components) is tudnak műveleteket
végezni. Ezzel párhuzamosan az ASM folyamatosan fejleszt speciális pipettákat és megfogókat.
A különleges pipetták kaphatók minden beültető fejhez, a beültetési megrendelések maximális
sebességű, pontosságú és rugalmasságú végrehajtása érdekében. Az automatikus pipettacseré-
lők használata csökkenti a termékcsere során jelentkező szerelési időket is.
A Pick&Place-fejekhez az ASM mechanikus megfogókat kínál. Azokat az alkatrészeket, amelyek-
nek a felülete nem alkalmas arra, hogy a pipetta felszívja, a mechanikus megfogó elviszi és beül-
teti. A megfogóknak, amelyek funkciójuk szerint két csoportra oszthatók, két kivitele van:
– olyan megfogók, amik az alkatrészt a külső éle mentén fogják meg
– olyan megfogók, amik az alkatrészt a belső éle mentén fogják meg
A speciális pipettákkal és megfogókkal kapcsolatos információkat az ASM cégnél szerezheti be.
A speciális tárak és megfogók gyártásával kapcsolatban kérjük, szintén vegye fel a kapcsolatot
az ASM céggel.e
Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2 6 Állomásbővítések
Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU 6.1 Pipettacserélő
315
6.1.4 Pipettacserélő a 12-szegmensű Collect&Place fej számára
Cikkszám 00120604-xx pipettacserélő SX, C&P12 1. vagy 2. pozícióhoz
6
Ábra 6.1 - 17 Pipettacserélő a SIPLACE SpeedStar számára
6.1.4.1 Leírás
Ez a pipettacserélő 4 db. egy-egy 12 pipetta-garázsos tárat fogad be.
A tárak egy közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva és 4
gömbfejes kapoccsal vannak rögzítve. Minden táron két illesztőjellel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy
nem megfelelően elhelyezett tár esetén leállítja az automatát.
A felszerelt pipettaállomáson az alkatrészeket le lehet fújni a SpeedStar pipettáiról és a pipettákat
le lehet húzni és le lehet dobni.
VIGYÁZAT!
A 12-szegmensű C&P fej tárát csak a 12-szegmensű C&P fejjel együtt szabad használni. 6
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX1/SX2/DX1/DX2
6.1 Pipettacserélő Az SR.705.xx szoftververziótól Kiadás: 10/2011 HU
316
6.1.4.2 Műszaki adatok
6
6.1.4.3 A 12-szegmensű C&P fej pipettacserélőinek elhelyezkedése a DX-automatákon
6

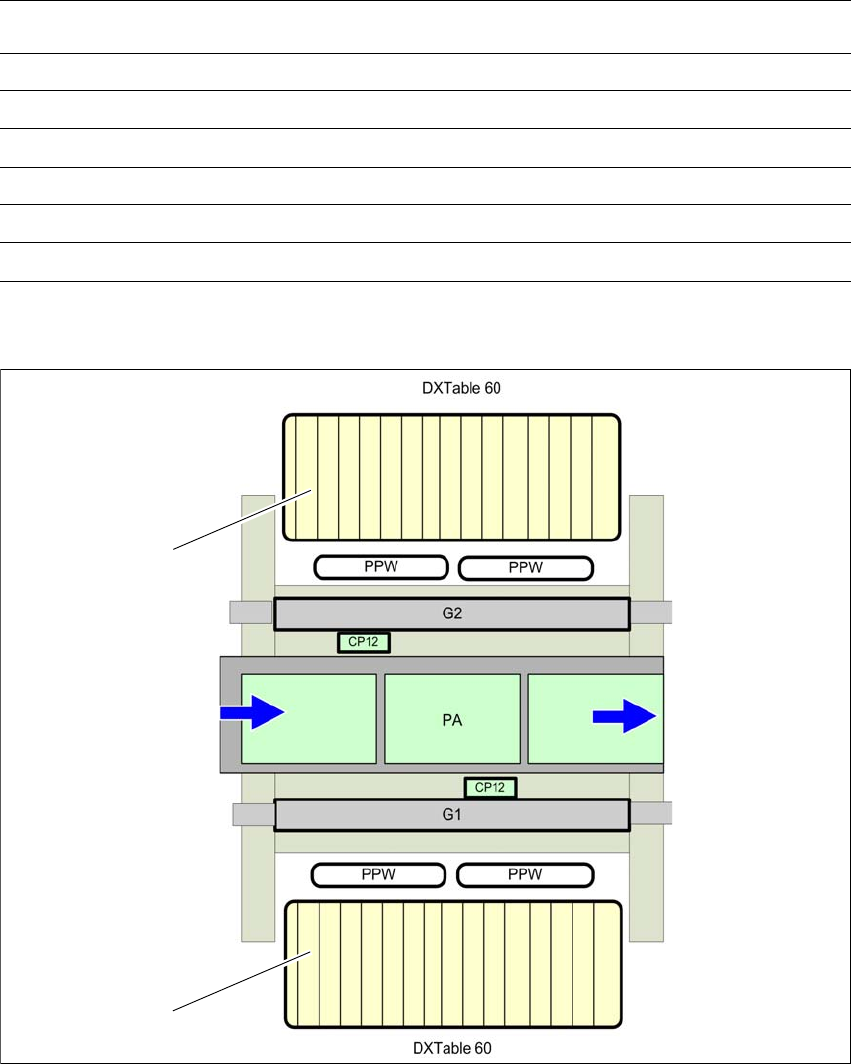

Ábra 6.1 - 18 A SIPLACE SpeedStar-hoz tartozó pipettacserélők elhelyezkedése - Példa: DX2
6
Pipettacserélő a SIPLACE 12-szegmensű C&P fej számára
Méretek (hosszúság x szélesség x magasság) 314 mm x 94,5 mm x 68,6 mm
Pipettagarázsok száma 48
Pipettatárak száma 4
Pipetta típusok 3xxx
Pipettacsere idő kb. 2 mp pipettánként
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
(1) DX-asztalok (PA) Beültetőterület
(PPW) Pipettacserélő
(1)
(1)
