Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5 Installationsanleitung

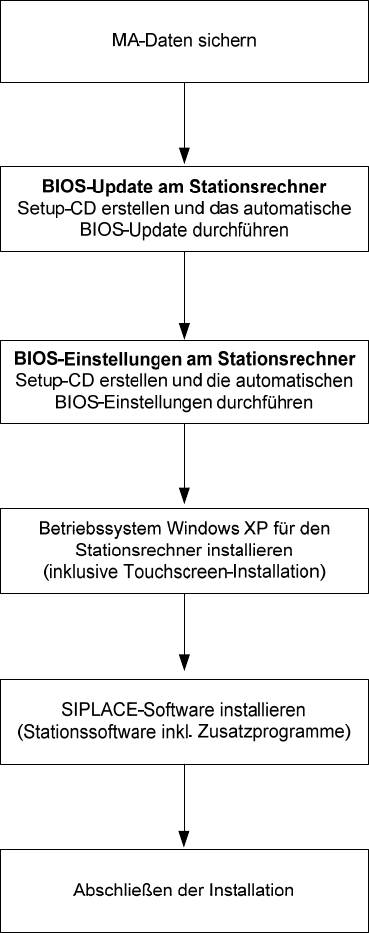

5.1 Installationsreihenfolge
Siehe Abschnitt
5.2
Siehe Abschnitt
5.3
Zur Installation des Betriebssystem Windows XP siehe separate
Installationsanleitung (Artikel-Nr. 00194575-xx)
Kalibrieren des Touchscreens siehe Abschnitt
5.4.3
Siehe Abschnitt
5.4 und Abschnitt 5.5
Siehe Abschnitt
5.6
21 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5.2 Automatisches BIOS-Update am Stationsrechner
Hinweis:
Wenn die BIOS Version ≤ 1.50 ist, müssen Sie ein BIOS-Update durchführen.
Für die automatische Durchführung des BIOS-Updates am Stationsrechner muss zuvor eine Setup-CD
erstellt werden. Hierzu benötigen Sie einen Rechner mit Windows XP, der über ein CD-RW-Laufwerk
verfügt.
Die zur Erstellung erforderlichen Image-Dateien (siehe folgende Tabelle) sind auf der CD für die SW-
Version 604.01 SP1 im Verzeichnis "BIOS-Images" abgelegt.
Stationsrechner / Rechnertyp BIOS-Einstellungen / ISO-Image
SMP16-CPU086 CPU086_MC_SR_BIOS_Update.iso
Tabelle 5-1: Datei zur Erstellung der Setup-CDs für das BIOS-Update am Stationsrechner
5.2.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk an einem beliebigen Rechner ein.
→ Legen Sie die CD für die SW-Version 604.01 SP1 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei (siehe Tabelle oben) mithilfe des installierten Brennprogramms und folgen
Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
5.2.2 BIOS-Update am SR durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am Stationsrechner ein und booten Sie ihn von der CD,
indem Sie die Maschine einschalten.
Das BIOS-Update wird jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
22 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5.3 Automatische BIOS-Einstellungen am Stationsrechner
Für die automatische Durchführung der BIOS-Einstellungen am Stationsrechner muss zuvor eine Setup-
CD erstellt werden. Hierzu benötigen Sie einen Rechner mit Windows XP, der über ein CD-RW-Laufwerk
verfügt.
Die zur Erstellung erforderlichen Image-Dateien (siehe folgende Tabelle) sind auf der CD für die SW-
Version 604.01 SP1 im Verzeichnis "BIOS-Images" abgelegt.
Stationsrechner / Rechnertyp BIOS-Einstellungen / ISO-Image
SMP16-CPU086 CPU086_SR_BIOS_Settings.iso
SIMATIC Box PC 627 CPU627_SR_BIOS_Settings.iso
Tabelle 5-2: Dateien zur Erstellung der Setup-CDs für die BIOS-Einstellungen am Stationsrechner
5.3.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk an einem beliebigen Rechner ein.
→ Legen Sie die CD für die SW-Version 604.01 SP1 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei für den entsprechenden Rechnertyp (siehe Tabelle oben) mithilfe des
installierten Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
5.3.2 BIOS-Einstellungen am SR durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am Stationsrechner ein und booten Sie ihn von der CD,
indem Sie die Maschine einschalten.
Die BIOS-Einstellungen werden jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
