INS-NXTSTCAF-3.0S 3. 安装 NXT 往复臂搬运轨道 （依存型）使用说明书 11 3.3 电源电缆和信号的连接 3.3.1 接线图 这里，对像下图那样将往复 臂搬运轨道连接在 NXT 的左工序侧或 右工序侧时的接线进行 说 明。 请将往复臂搬运轨道附属的电源电缆 (RH0397*) 和信 号电缆 (RH0398*) 连接到相邻的 NTX 基座内的接插件上。
3. 安装 INS-NXTSTCAF-3.0S
10 NXT 往复臂搬运轨道 （依存型）使用说明书

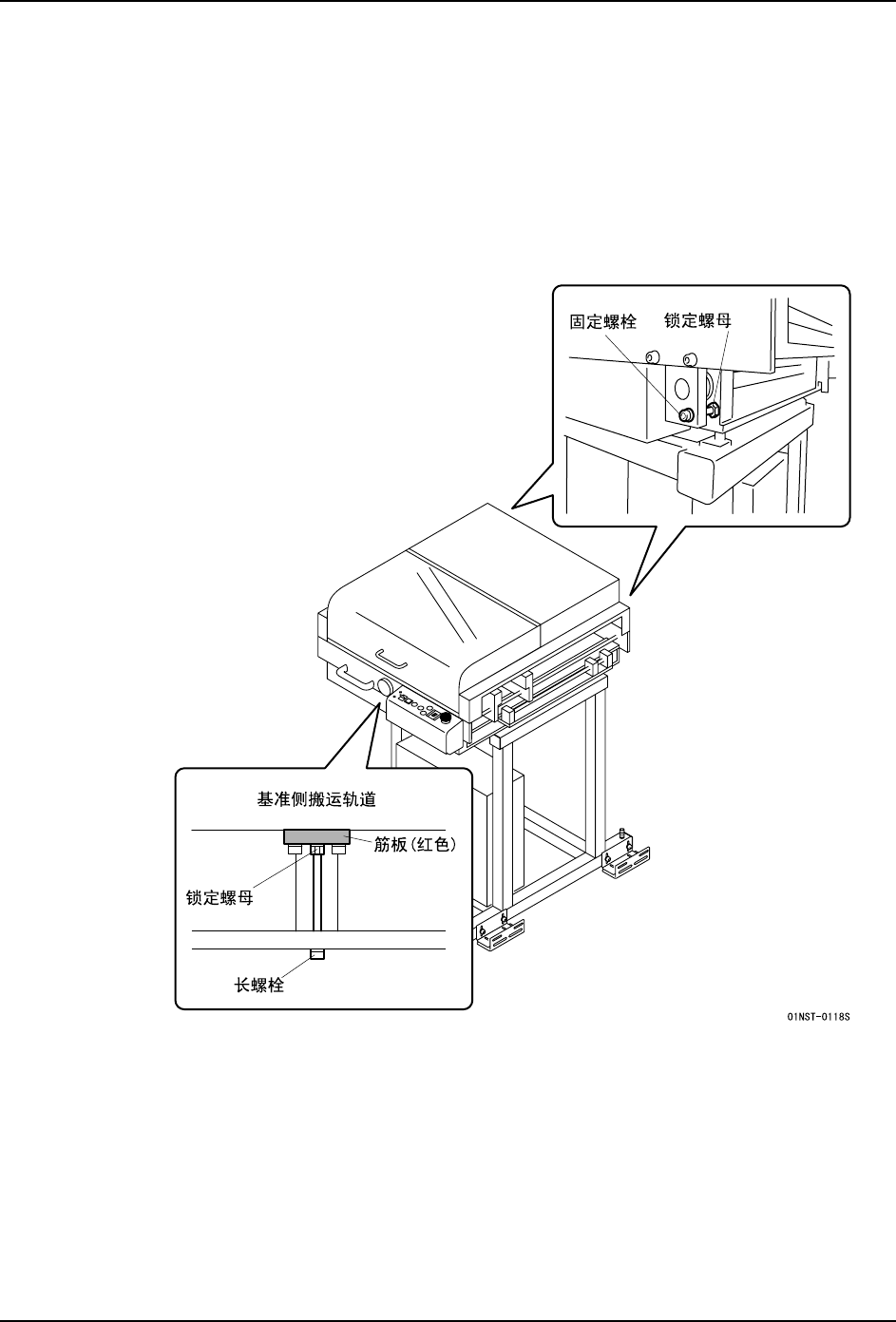

3.2 关于固定筋板
搬运时 , 往复臂搬运轨道的各个部分用经办或者螺栓固定。请必须在运转前拆除。
3.2.1 拆除方法
1. 拆除在机器内部筋板上拧紧的筋板 （红色）长螺栓。
2. 拆除固定螺栓，将筋板从基准侧搬运轨道拆除。
3. 在机器后侧，拆除左右两侧的固定螺栓。
INS-NXTSTCAF-3.0S 3. 安装
NXT 往复臂搬运轨道 （依存型）使用说明书 11
3.3 电源电缆和信号的连接

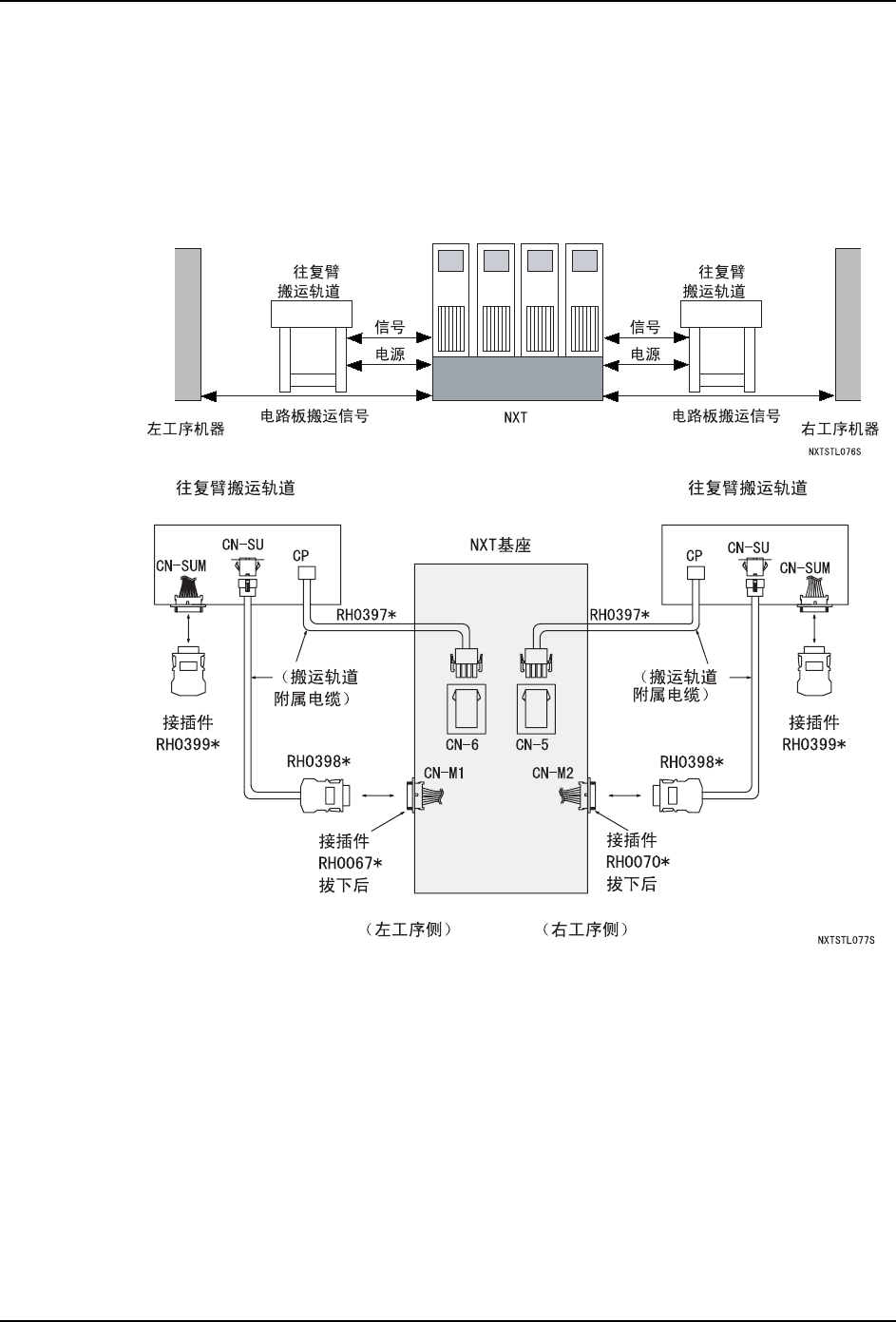

3.3.1 接线图
这里，对像下图那样将往复臂搬运轨道连接在 NXT 的左工序侧或右工序侧时的接线进行说
明。
请将往复臂搬运轨道附属的电源电缆 (RH0397*) 和信号电缆 (RH0398*) 连接到相邻的 NTX
基座内的接插件上。
3. 安装 INS-NXTSTCAF-3.0S
12 NXT 往复臂搬运轨道 （依存型）使用说明书
3.3.2 连接方法
4. 打开 NXT 基座前面的罩 A，或者拆下基座侧面的罩 B。
5. 如果设置在左工序侧，将搬运轨道附属的电源电缆和信号电缆从 NXT 基座左侧面的圆孔
处插入到基座内部。将电源电缆接插件连接到主电源开关盒 1 的 CNF （CP1CN6）上。信
号电缆接插件是在拔下被安装在左工序电路板搬运I/F盒的CN-M1上的接插件（RH0067*）
后，连接到 CN-M1 上。
6. 如果设置在右工序侧，将搬运轨道附属的电源电缆和信号电缆从 NXT 基座右侧面的圆孔
处插入到基座内部。将电源电缆接插件连接到主电源开关盒 2 的 CNE （CP2CN5）上。信
号电缆接插件是在拔下被安装在右工序电路板搬运I/F盒的CN-M2上的接插件（RH0070*）
后，连接到 CN-M2 上。
7. 被安装在搬运轨道控制盒的 CN-SUM 上的接插件 （RH0399*）维持原状。
备注 )·在连接接插件时，请确认接插件名称，注意不要搞错。
·接插件请完全插入，牢固连接。
