7.2 搬运轨道皮带
备注 )更换搬运轨道皮带时，请同时更换基准侧和从属侧的皮带。
7.2.1 搬运轨道皮带的张力
使张力计与测定部位相接触，测定搬运轨道张力。请调整张力滑轮的紧固位置，使得张力值
变成规定值。
搬运轨道皮带 规定张力 （Hz）
基准侧和从属侧相同 225 ± 15
7. 损耗品的更换 INS-NXTSTCAF-3.0S
34 NXT 往复臂搬运轨道 （依存型）使用说明书
MEMO:
INS-NXTSTCAF-3.0S 8. 调整
NXT 往复臂搬运轨道 （依存型）使用说明书 35
8. 调整
8.1 传感器位置调整 ( 仅仅是电路板减速传感器 )

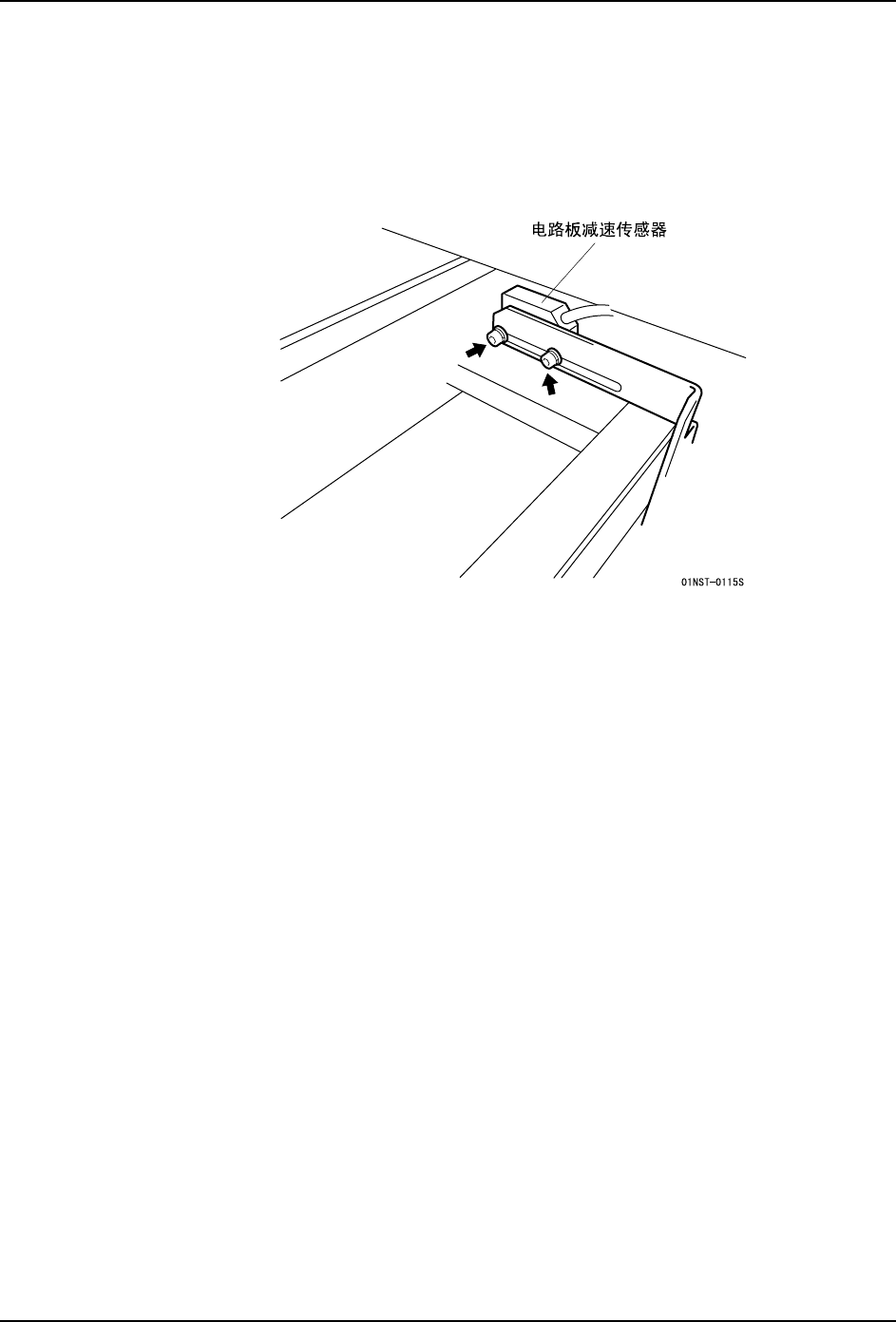

在电路板减速传感器的支架上设有长孔，能够在 Y 轴方向上调整传感器的安装位置。在搬运
有缺口的电路板等时，请调整安装位置使得传感器能够检测电路板最前端。
