5. 基本操作 INS-NXTSTCAF-3.0S 24 NXT 往复臂搬运轨道（依存型）使用说明书 4. 在将往复臂搬运轨道主体（上部）返回到运转位置时，请握住滑动用手柄，向身体侧拉。将往复臂搬运轨道主体（上部）返回到运转位置后，请使用锁定杆进行固定。

INS-NXTSTCAF-3.0S 5. 基本操作

NXT 往复臂搬运轨道（依存型）使用说明书 23

5. 基本操作

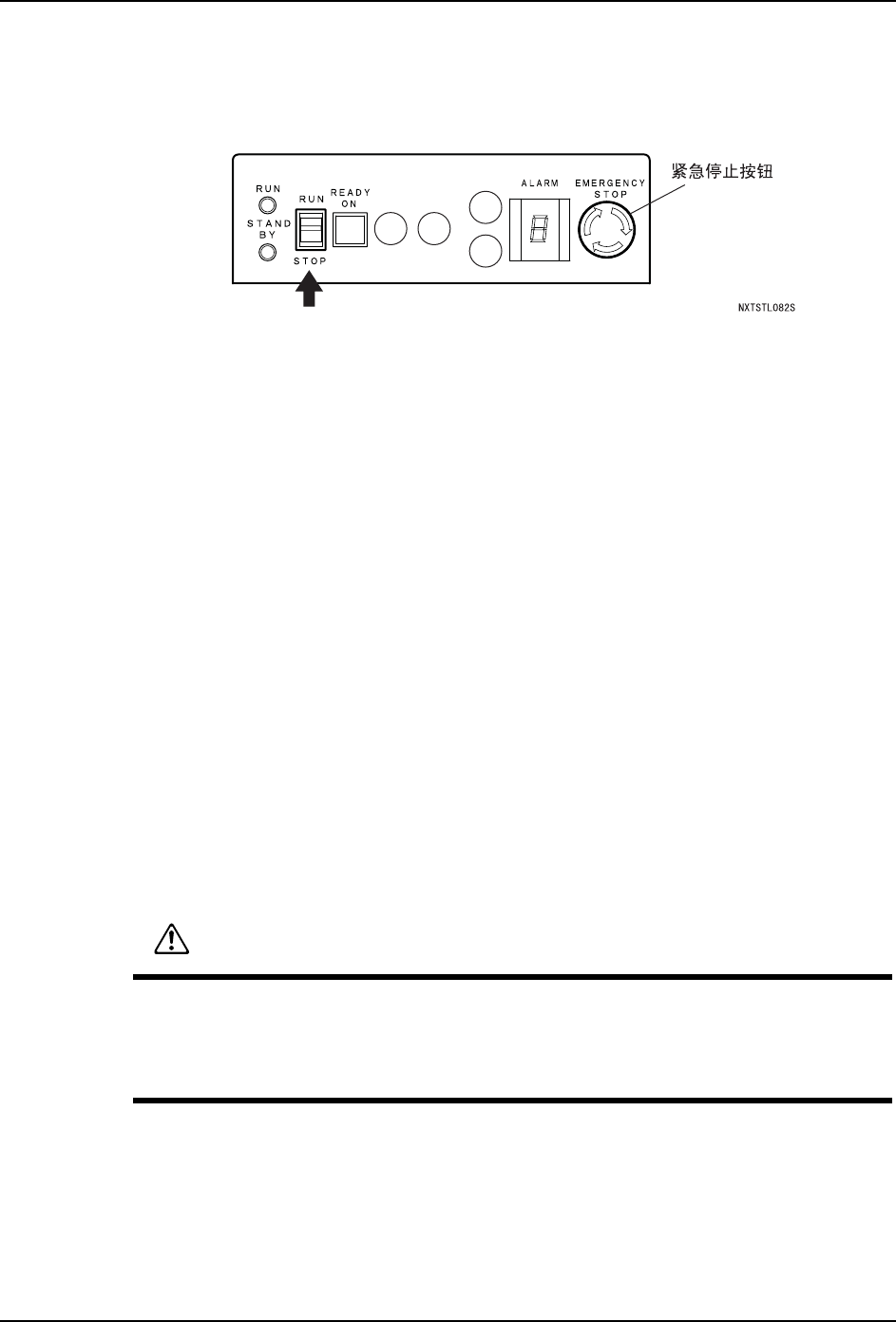

5.1 运转的开始 / 停止

·接通 NXT 的电源后，如果是无异常的状态（ALARM 显示 [0]），将 [RUN/STOP] 开

关放在 [RUN] 位置后就会开始自动运转。

·在自动运转中，将 [RUN/STOP] 开关切换到 [STOP] 后，会继续运转，当到达正确

的停止位置后停止（周期停止）。

·当按下紧急停止按钮（EMERGENCY STOP）后，就会立刻停止自动运转。

·在 [RUN]LED 灯灭（没有进行自动运转）时，各马达也处于自由的状态（无励磁）。

能够打开安全门确认电路板。

备注 )请预先将往复臂搬运轨道下部的主电源开关设定在 ON。

5.2 如何使搬运轨道主体滑动

使往复臂搬运轨道主体向后方滑动 25 cm 左右，留出作业空间。

当生产线内发生电路板搬运故障，在维修保养相邻的 NXT 机或周边设备，换线等时，能够容

易地作业。

5.2.1 操作方法

1. 将操作面板的 [RUN/STOP] 开关设定成 [STOP]。

2. 拉动往复臂搬运轨道下侧的锁定杆，解除锁定。

3. 握住滑动用手柄，向后方推动往复臂搬运轨道主体（上部）。

警告

在前后滑动往复臂搬运轨道主体时，请握住手柄。不许将手伸入与之相邻设备的间隙

中。有可能挤伤手指。

向后方滑动往复臂搬运轨道主体时，请确认后方没有人。有可能撞伤人。

5. 基本操作 INS-NXTSTCAF-3.0S

24 NXT 往复臂搬运轨道（依存型）使用说明书

4. 在将往复臂搬运轨道主体（上部）返回到运转位置时，请握住滑动用手柄，向身体侧拉。

将往复臂搬运轨道主体（上部）返回到运转位置后，请使用锁定杆进行固定。

INS-NXTSTCAF-3.0S 5. 基本操作

NXT 往复臂搬运轨道（依存型）使用说明书 25

5.3 关于搬运轨道宽度的手动调整

如果需要调整搬运轨道宽度，请按照以下的要领进行。

5.3.1 调整方法

1. 将 [RUN/STOP] 开关设定成 [STOP]。

2. 打开安全门。

3. 旋转搬运轨道宽度调整旋钮，调整到适当的搬运轨道宽度。

注意

在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
