3. 安装 INS-NXTSTCAF-3.0S

12 NXT 往复臂搬运轨道（依存型）使用说明书

3.3.2 连接方法

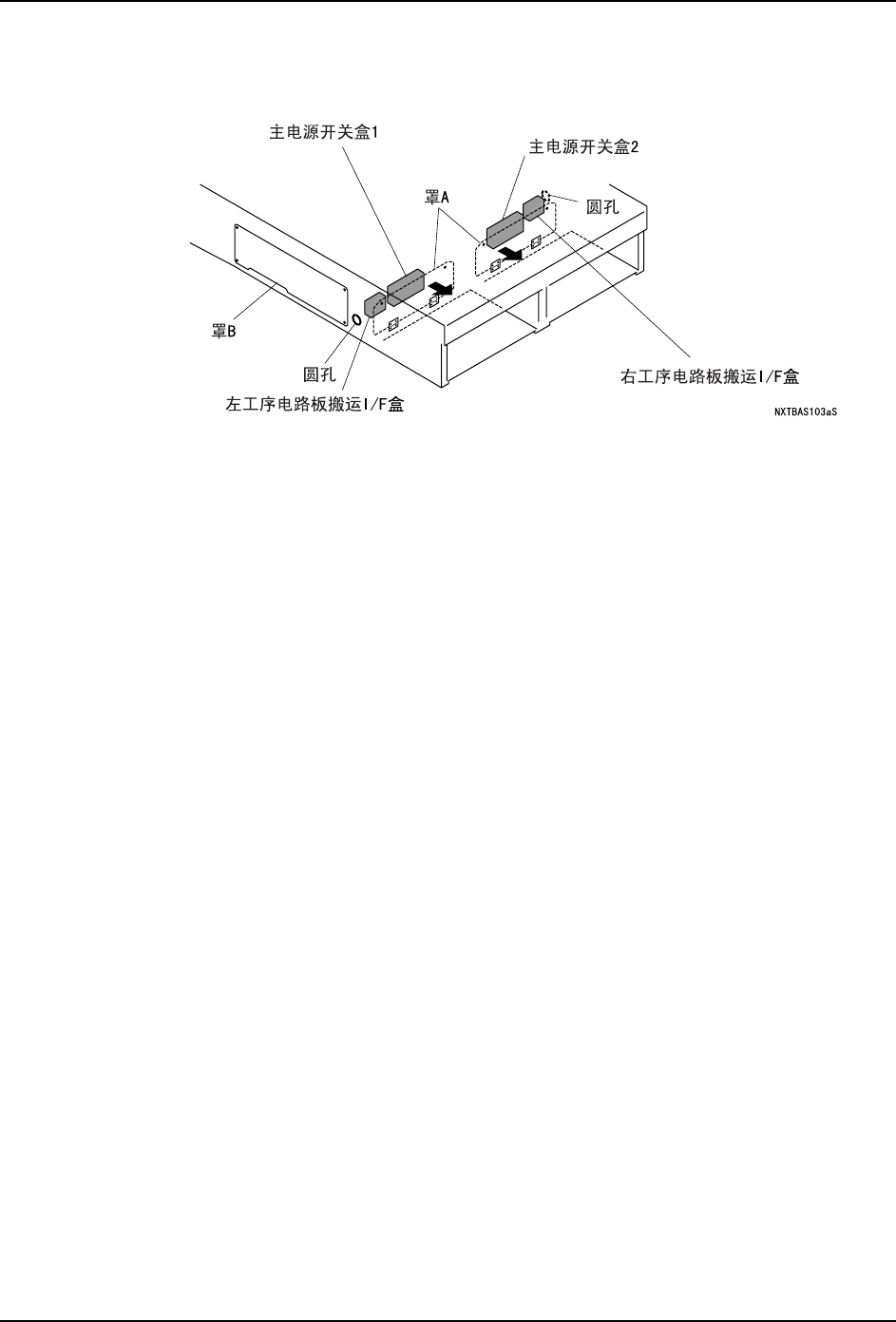

4. 打开 NXT 基座前面的罩 A，或者拆下基座侧面的罩 B。

5. 如果设置在左工序侧，将搬运轨道附属的电源电缆和信号电缆从 NXT 基座左侧面的圆孔

处插入到基座内部。将电源电缆接插件连接到主电源开关盒 1 的 CNF （CP1CN6）上。信

号电缆接插件是在拔下被安装在左工序电路板搬运I/F盒的CN-M1上的接插件（RH0067*）

后，连接到 CN-M1 上。

6. 如果设置在右工序侧，将搬运轨道附属的电源电缆和信号电缆从 NXT 基座右侧面的圆孔

处插入到基座内部。将电源电缆接插件连接到主电源开关盒 2 的 CNE （CP2CN5）上。信

号电缆接插件是在拔下被安装在右工序电路板搬运I/F盒的CN-M2上的接插件（RH0070*）

后，连接到 CN-M2 上。

7. 被安装在搬运轨道控制盒的 CN-SUM 上的接插件（RH0399*）维持原状。

备注 )·在连接接插件时，请确认接插件名称，注意不要搞错。

·接插件请完全插入，牢固连接。

INS-NXTSTCAF-3.0S 3. 安装

NXT 往复臂搬运轨道（依存型）使用说明书 13

3.4 水平调整

3.4.1 方法

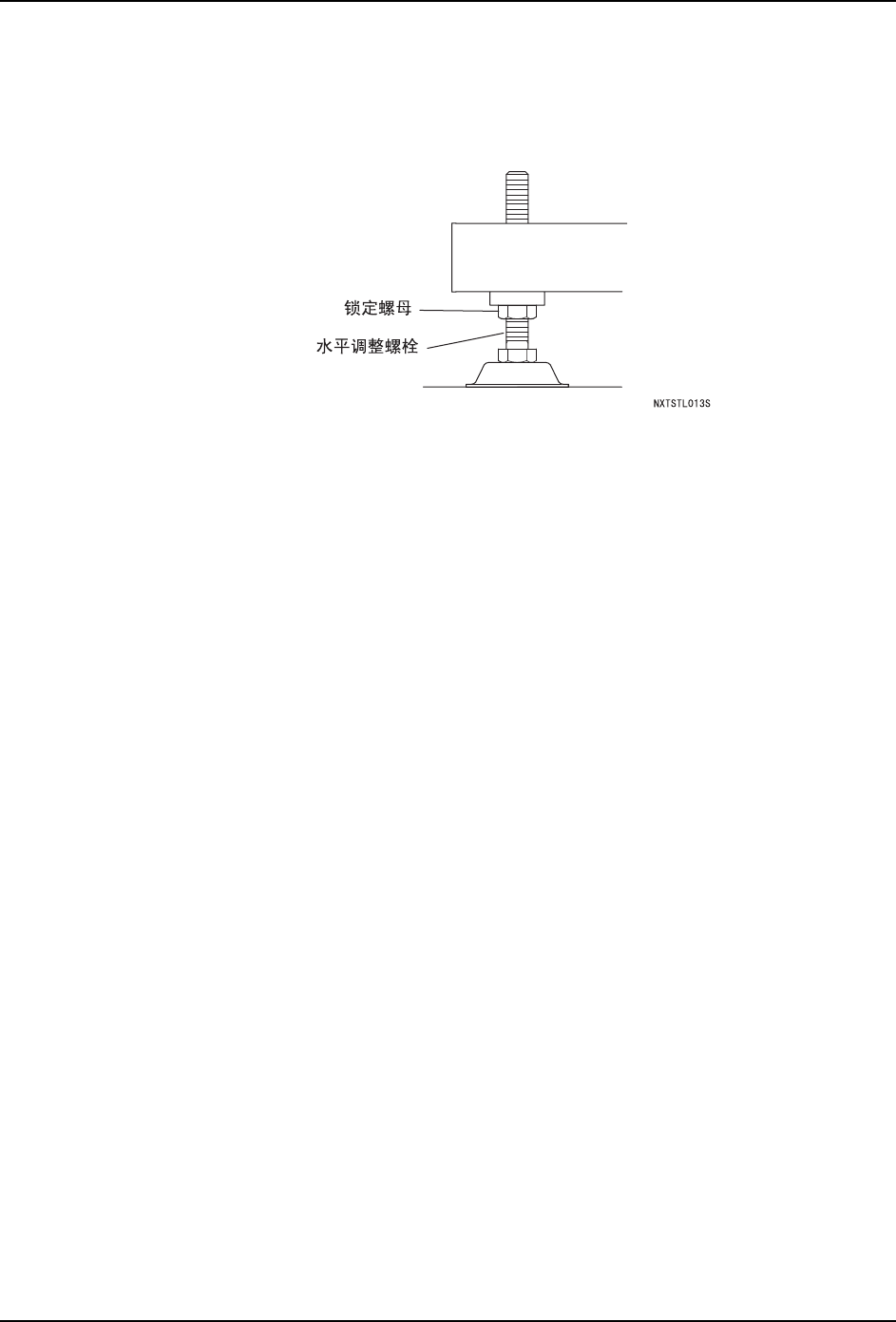

1. 旋转各个水平调整螺栓，请对照 NXT 本机调整往复臂搬运轨道的高度。

2. 调整水平度。

3. 请确认往复臂搬运轨道的电路板搬运高度和水平度是否正确，旋紧锁定螺母。由于锁定

螺母的旋紧，高度和水平度会发生改变。旋紧后，请再次确认高度和水平度。

备注 )请完全旋紧锁定螺母。如果没有完全旋紧就会发生振动，有可能影响电路板搬运。

3. 安装 INS-NXTSTCAF-3.0S

14 NXT 往复臂搬运轨道（依存型）使用说明书

3.5 往复臂搬运轨道与 NXT 本机的结合

将往复臂搬运轨道和 NXT 模组并列结合，使往复臂搬运轨道的基准侧导轨和 NXT 模组的基准

侧导轨在零设定结束时处于同一直线上。

3.5.1 相同基准侧搬运轨道导轨的对齐

电源没有接通的时候

在搬运往复臂搬运轨道时，基准侧搬运轨道的导轨固定在筋板一侧。在将基准侧搬运轨道的

导轨通过筋板压到停止块上的状态时是与零设定结束相同的位置。

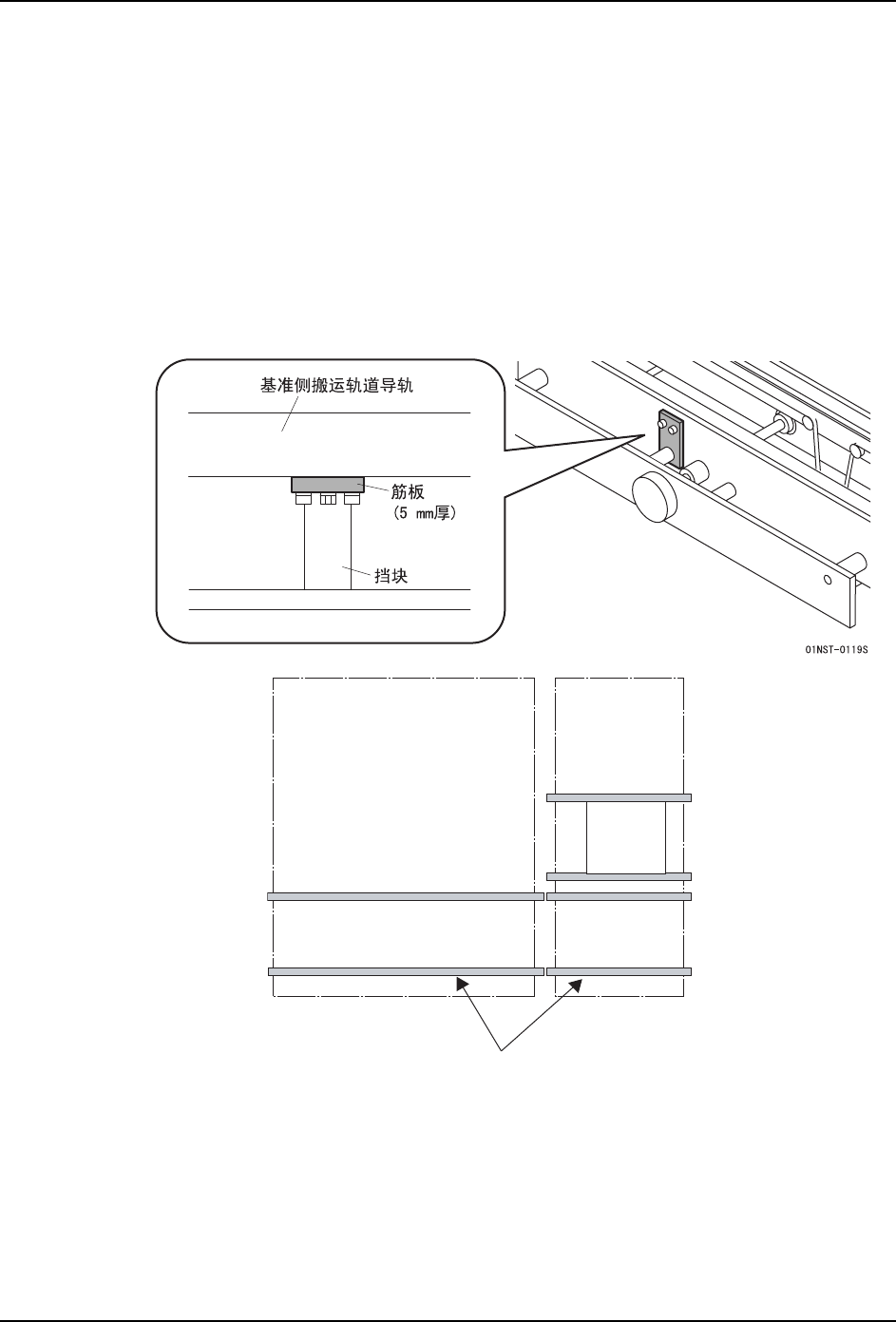

请使用这个筋板安装往复臂搬运轨道，尽量使搬运轨道的基准导轨和 NXT 模组的基准导轨在

同一条线上排列。
