INS-NXTSTCAF-3.0S 8. 调整 NXT 往复臂搬运轨道 （依存型）使用说明书 35 8. 调整 8.1 传感器位置调整 ( 仅仅是电路板减速传感器 ) 在电路板减速传感器的支架上设 有长孔， 能够在 Y 轴方向上调整传感器的安装位置。 在搬运 有缺口的电路板等时，请调整安 装位置使得传感器能够检测电路板 最前端。
7. 损耗品的更换 INS-NXTSTCAF-3.0S
34 NXT 往复臂搬运轨道 （依存型）使用说明书
MEMO:
INS-NXTSTCAF-3.0S 8. 调整
NXT 往复臂搬运轨道 （依存型）使用说明书 35
8. 调整
8.1 传感器位置调整 ( 仅仅是电路板减速传感器 )
在电路板减速传感器的支架上设有长孔，能够在 Y 轴方向上调整传感器的安装位置。在搬运
有缺口的电路板等时，请调整安装位置使得传感器能够检测电路板最前端。
8. 调整 INS-NXTSTCAF-3.0S
36 NXT 往复臂搬运轨道 （依存型）使用说明书
8.2 传感器灵敏度的调整
在搬运轨道上安装有 3 个用于检测电路板的传感器。根据用途不同，传感器的动作模式
（LIGHT ON 或者 DARK ON）不同。错误设定动作模式后，不仅仅是不能检测电路板，而且有
可能使机器受到损伤。请必须确认每个传感器的动作模式。
8.2.1 必要的治具

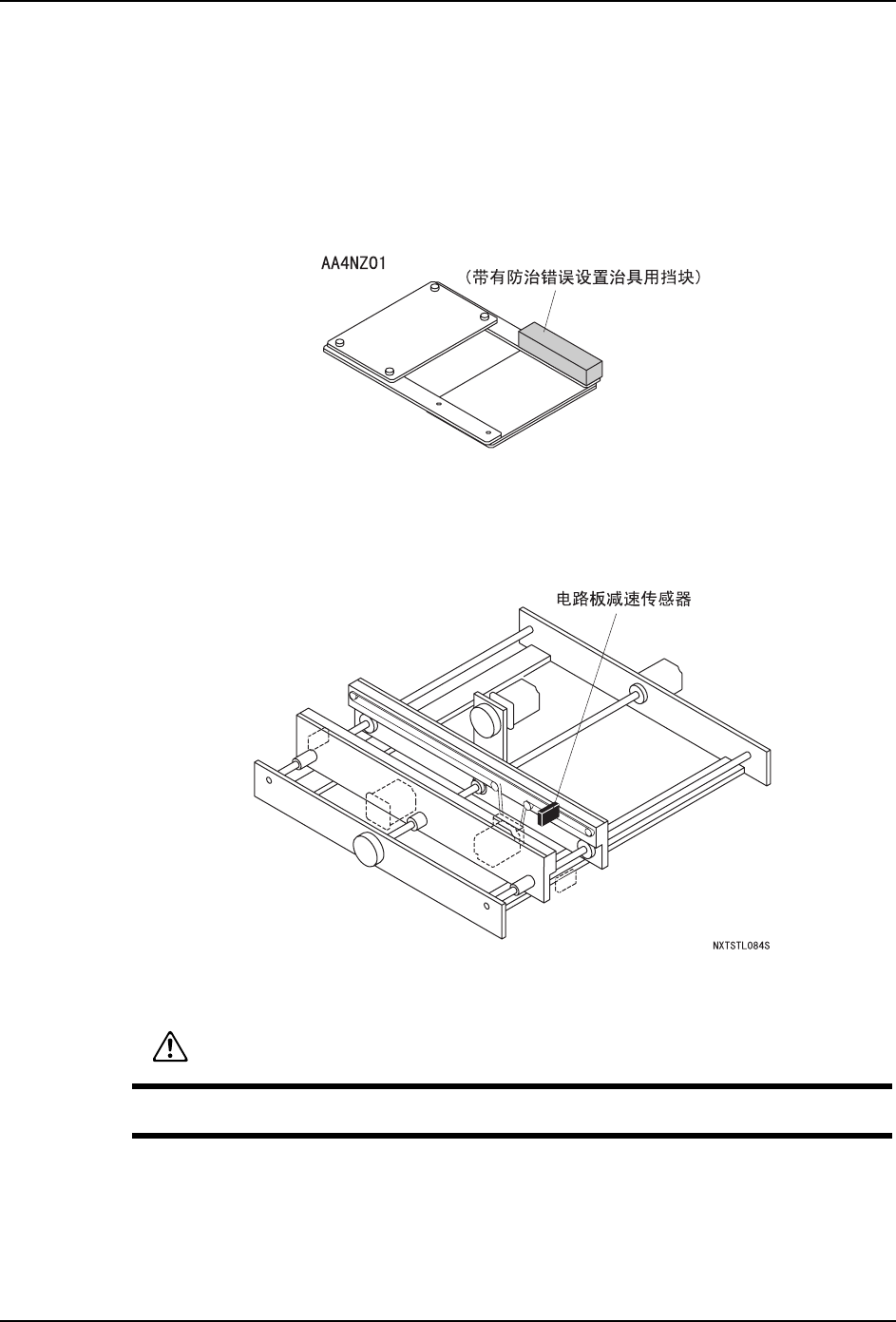

请准备下列治具。
8.2.2 电路板减速传感器调整方法
电路板减速传感器的时候，请将动作切换开关安装在L侧（LIHGHT ON）上调整灵敏度。
1. 将 [RUN/STOP] 开关设定在 [STOP]，打开安全门。
注意
在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
