Montageanleitung SMEMA Box SIPLACE D1 / D2 / D4 Ausgabe 01/2007 9 1 Abb. 1.10 - 2 SMEMA Box SIPLACE D4 S tellplatz 4 1 1 1
Montageanleitung SMEMA Box SIPLACE D1 / D2 / D4
Ausgabe 01/2007
8
1.4 Montage der SMEMA Box
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Offnen Sie mit einem Maschinenschlüssel die Tür am Rucksack
SP 4 (D4) bzw. SP2 (D1/D2).
1
: Montieren Sie die SMEMA Box wie im Bild dargestellt.
1
Abb. 1.10 - 1 SMEMA Box SIPLACE D1/D2 Stellplatz 2
Montageanleitung SMEMA Box SIPLACE D1 / D2 / D4
Ausgabe 01/2007
9
1

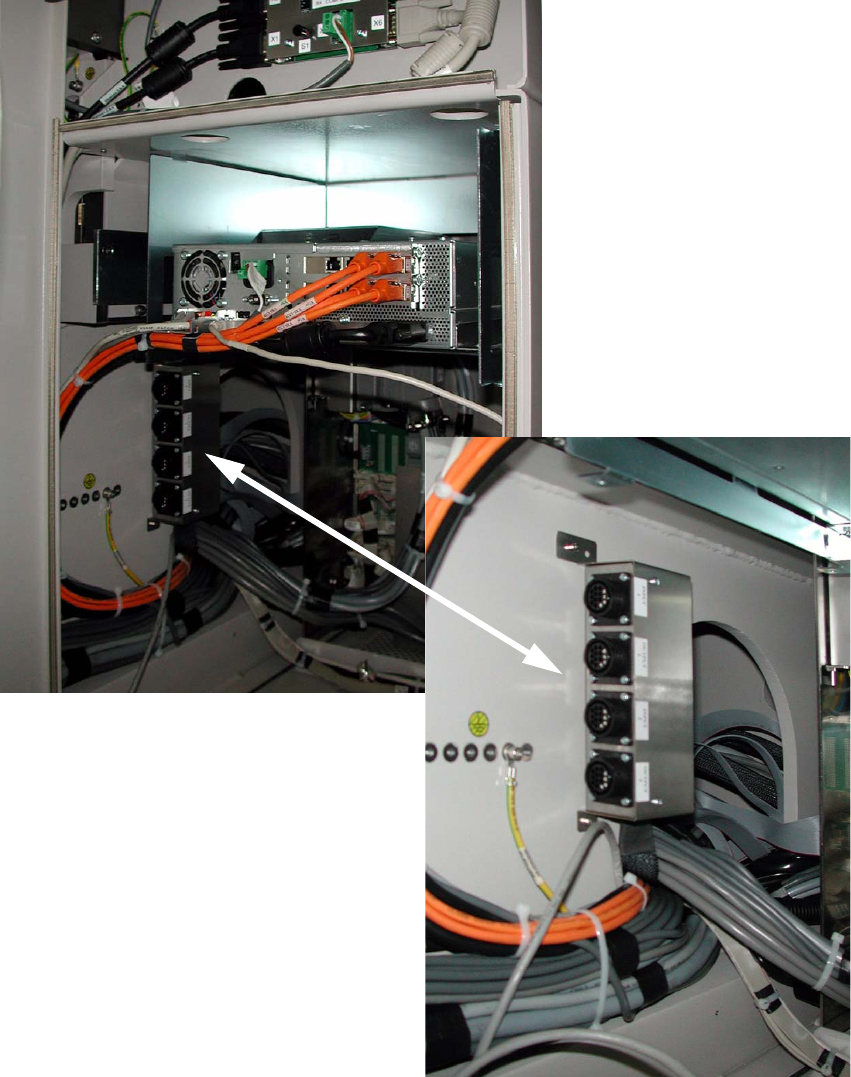

Abb. 1.10 - 2 SMEMA Box SIPLACE D4 Stellplatz 4
1
1
1
Montageanleitung SMEMA Box SIPLACE D1 / D2 / D4
Ausgabe 01/2007
10
: Offnen Sie mit einem Maschinenschlüssel die Tür am Rucksack SP 1.
: Demontieren Sie die Abdeckung über dem Sektor 1.
: Demontieren Sie die Abdeckung über der Transportsteuerung.
1

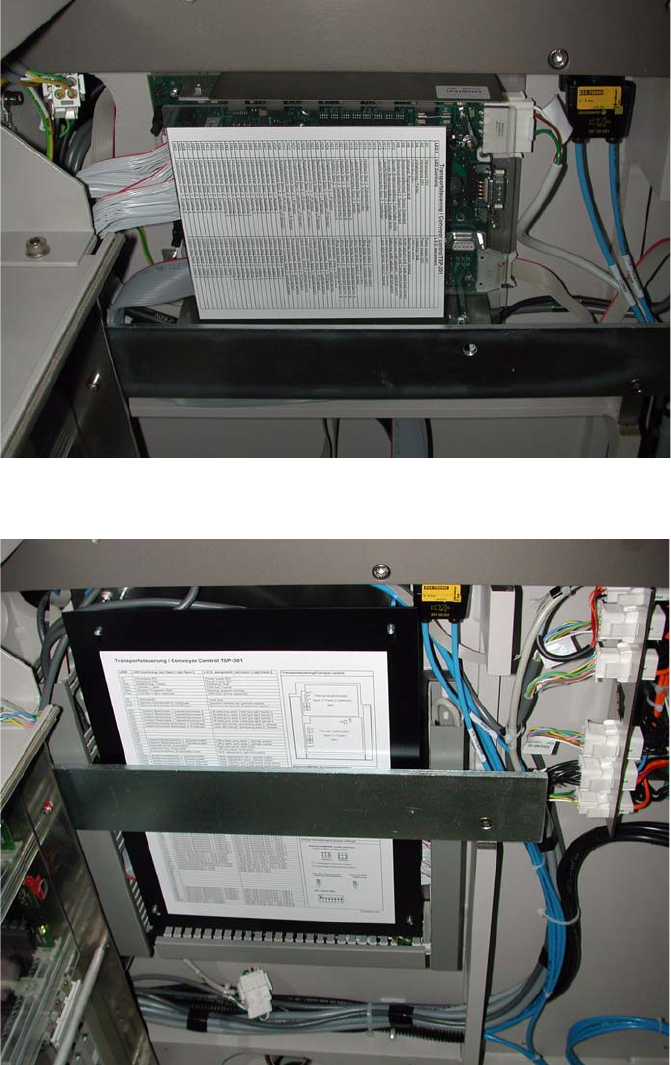

Abb. 1.10 - 3 Abdeckung Transportsteuerung SIPLACE D1/D2
1
Abb. 1.10 - 4 Abdeckung Transportsteuerung SIPLACE D4
