Setting Fixture 1 station Working Area X:330mm Y:330mm Z:70mm Component Height Top side:15mm, Bottom side:45mm PCB Thickness 0.5 ~ 2mm (It’s necessary to contact Aurotek in advance for over 2mm ) Routing Bit Diameter Ø1 …

100%1 / 20
Suitable for Small Lot Production
T
eaching pad introducti
on
n
Teaching Pad Introduction
Help starter to operate the
separator easily. Feel free to
program and edit routing path
by teaching pad.
TP-104E操控器，操作介面簡單，
方便使用，能快速執行基板切割路徑
之程式製作以及編輯。
TP-104Eティーチングペンダントにより操作が簡易化。基盤分割パターンのセ
ッテイングや編集が自由自在。
3

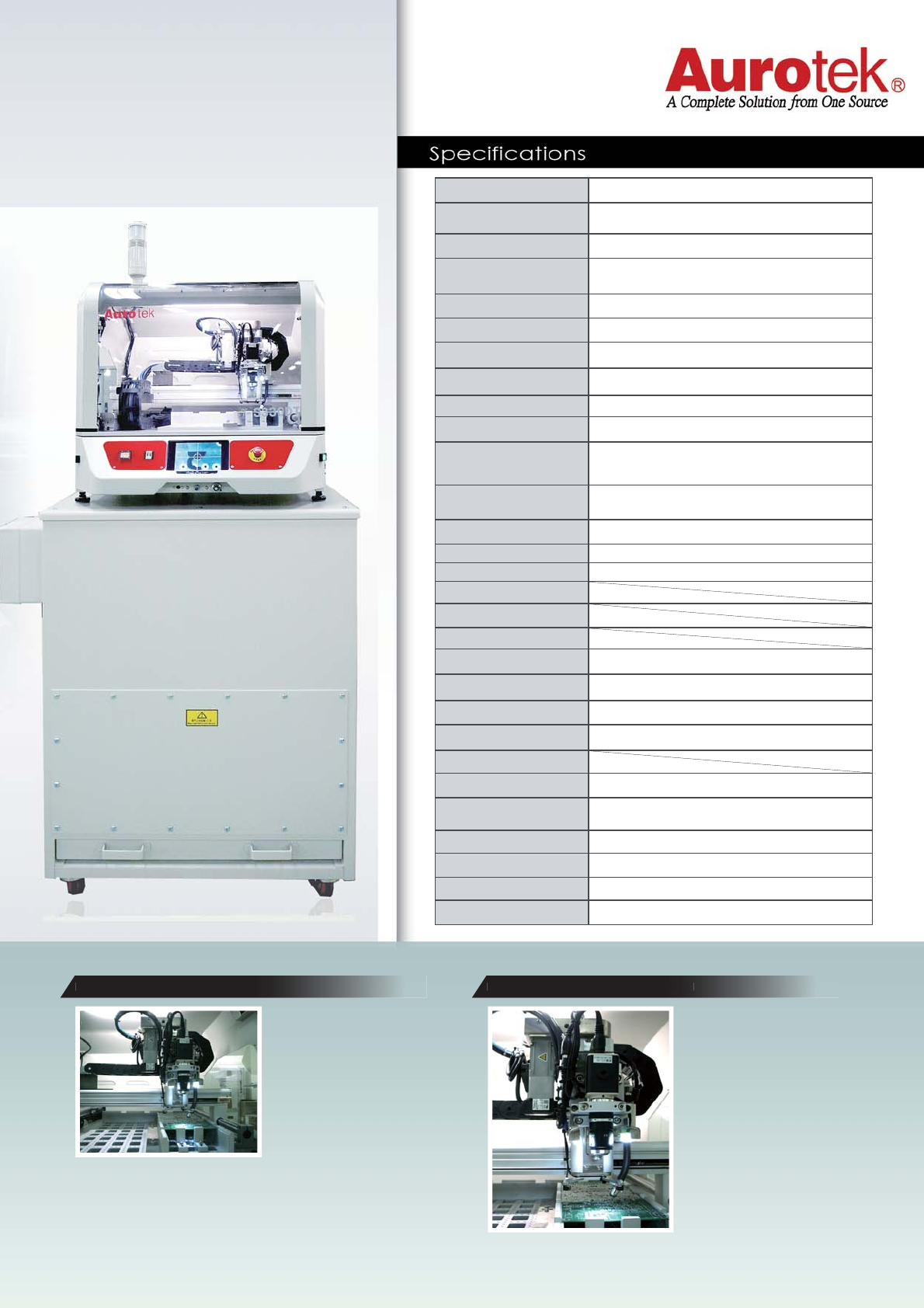

Setting Fixture
1 station
Working Area
X:330mm Y:330mm Z:70mm
Component Height
Top side:15mm, Bottom side:45mm
PCB Thickness
0.5 ~ 2mm (It’s necessary to contact Aurotek
in advance for over 2mm )
Routing Bit Diameter
Ø1 ~ Ø2 mm(Option: over Ø 2mm )
Precision of Cutting
±0.1mm
Positioning Accuracy
±0.02mm
Positioning Repeatability
±0.02mm
Number of Axes in use
3 (X,Y,Z)
Driving Speed (Max.)
X,Y: 500mm/sec Z:100mm/sec
Cutting Speed (Max.)
X, Y, Z: 100mm/sec
(it’s according to the specification of Bit for
the best speed setting)
Spindle
High speed variable frequency motor,
150W(Max. 58,000rpm)
Cutting Possibilities
Linear, Arc, Circular, U-curve, L-curve
Motor of Axes
3 axes (AC Servo motor)
Routing Bit Sectioning
Max.2 sections
Route Planning
Safety Area Sensor
Tool Break Detection
Operating System
Dedicated Board Computer
Program Storage
EEPROM
Program Backup
USB
Man-Machine Interface
TP-104E
Conveyor Adjustment
PCB Loading/Unloading
Manual
Power Supply
Single phase AC220V±5%(vacuum excluded)
1.5kw, 6A
Air
Dry air 0.5Mpa
Dimensions(W x D x H)
670x840x840mm
Weight(approx.)
118kg
Working Height
120cm±5cm
R
outing
D
evic
e
R
outing
B
it
S
ectioning
The routing device equipped
high speed precision spindle
motor to reduce the reaction
pressure from work piece.
Aurotek own designed PC-
Based motion control board
provides linear, circular
motions to meet different kind
of shape of PCB.
Routing bit automatically lift
and shift to next programmed
point then cutting to extend
the life time of routing bit.
使用高轉速精密主軸馬達，對於PC
板的切割壓力小，搭配自行開發之PC-Based控制器，具備直線、弧、圓
弧、U 型切割功能，可適合各種形狀PC板。
銑刀切割一定距離後自動上升/下降
至另一段未切割之刀刃位置，以延
長銑刀壽命。
高速スピンドルモータを使用している為、基盤切断時による切断応力が減少
(約プレスの1/10)。また自社開発のコントローラにより、直線や曲線などの自
在な切断が可能。多種類の基盤形状に対応。
ビットは基板切断後カットポジショ
ンを自動シフトし、ビットの消耗を
ビットの寿命を最大に活かします。
4

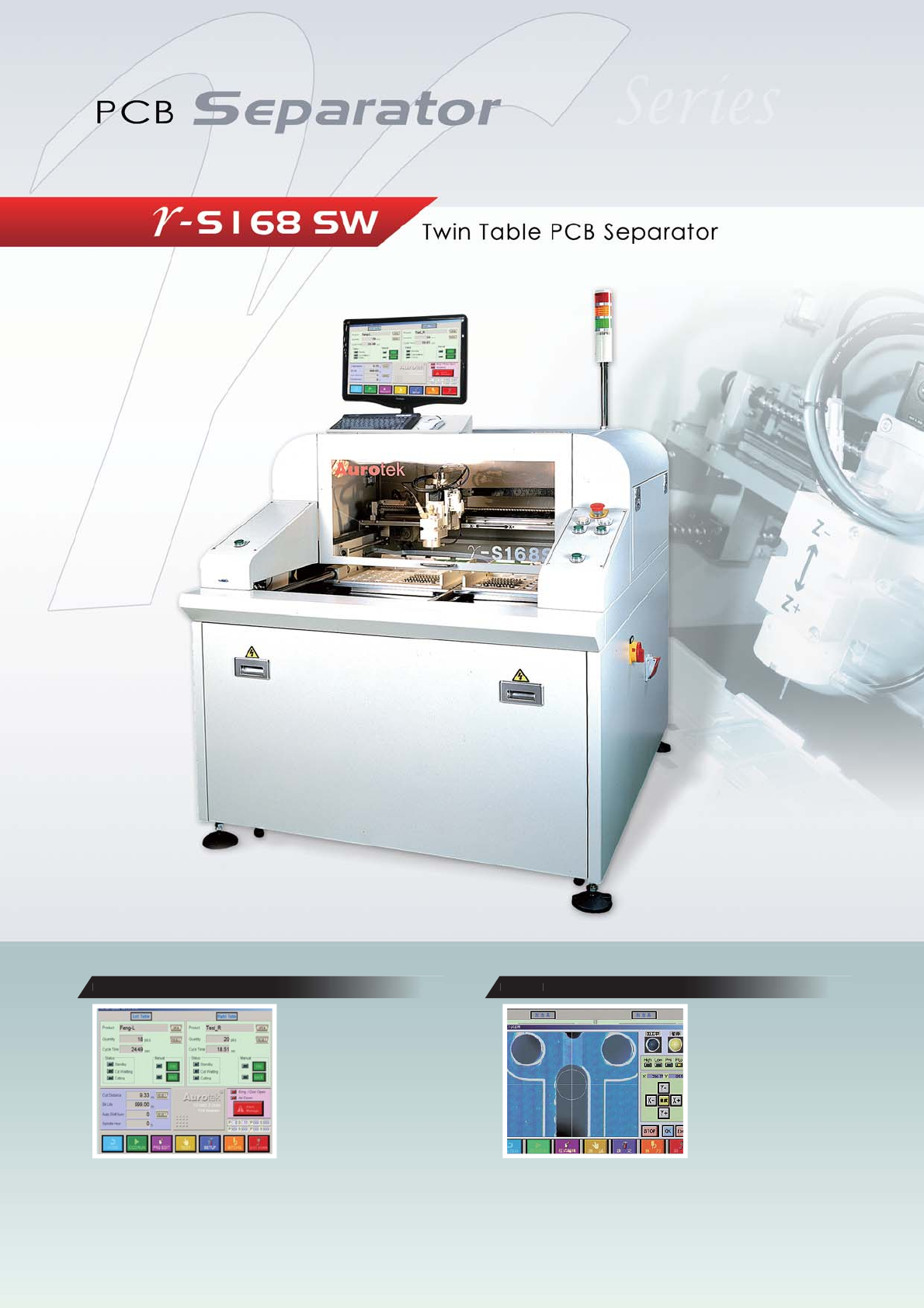

High Cost-Performance
W
indow
s
CCD
CCD image could check &
simulate the path of routing to
reduce unnecessary mistake
before cutting.
x 10 zoom-in image makes
programming easier & increase
the accuracy of point setting.
視窗程式介面，影像輔助路徑編
輯，操作簡單易懂，定位精確，縮
短程式製作時間。
程式編輯後，加工切割前，利用CCD
影像模擬檢查預定切割位置，可避免
因程式編輯錯誤時造成損失。
設定プログラム編集後、CCDカメラに
て切断ポイントの最終確認が出来、編
集ミスなどによる損失を事前に防ぐこ
とができます。
Windowsシステムとグラフィカル・
ユーザ・インタフェース（GUI）を
採用している為、操作が分りやすく
簡単。10倍ズームCCDカメラによる、切断ポイントの編集が画面にて確認す
る事が可能となり、操作ミスや加工損失を最小限に抑える事ができます。ま
た、設定時間も大幅短縮され稼働率も上がります。
