- 10 - l BOM Format => Step 1 of 5 => 輸入名字圖 2 - 15 PPS – SmartCAD Setting l BOM Format => Step 2 of 5 & 解說 : J Start import at row 是要從那一行開始 Import 圖 2 - 16 PPS – SmartCAD Setting

- 9 -

2.6.4.3 Use Orientation / Offset file (看圖 2-9) => 不選

2.6.4.4 Import BOM File => 選

l Browse => Choose BOM file

& 解說:

J 如果 Strict BOM Import 選

的話

話

是根據

BOM file

裡面的

CO 零件為主, 其他零件不要

如果不選的話, 在後面

Import BOM 也可以做

Import

圖 2-13 PPS – SmartCAD Setting

l BOM Format => New

圖 2-14 PPS – SmartCAD Setting

- 10 -

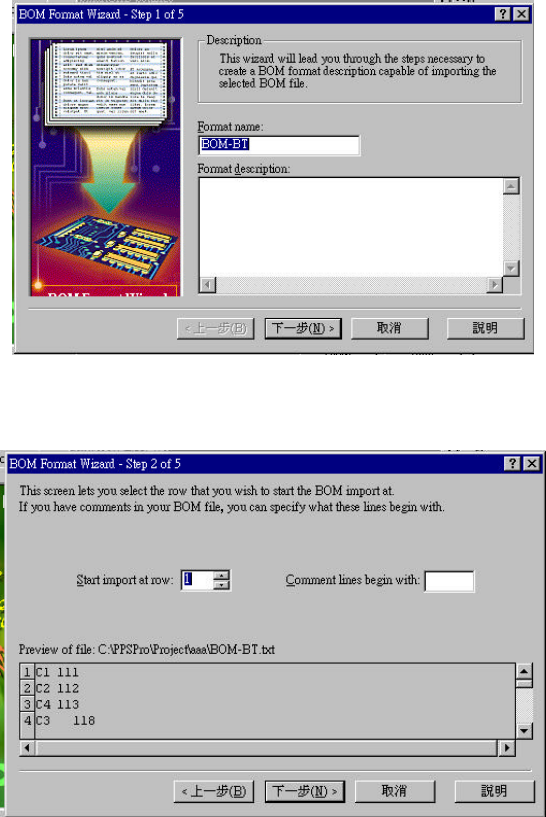

l BOM Format => Step 1 of 5 => 輸入名字

圖 2-15 PPS – SmartCAD Setting

l BOM Format => Step 2 of 5

& 解說:

J Start import at row 是要

從那一行開始 Import

圖 2-16 PPS – SmartCAD Setting

- 11 -

l BOM Format => Step 3 of 5

& 解說:

J 選擇Fixed 的話, 就是

自行拉線, 去畫分欄位

選擇Delimited的話, 就

是選擇用空白或者分號

等等去分BOM file 裡

面的欄位

圖 2-17 PPS- SmartCAD Setting

l BOM Format => Step 4 of 5

& 解說:

J 根據你的BOM file 去

定義他們的名字, 例如, 第

一欄 Reference

Designators

圖 2-18 PPS – SmartCAD Setting
