- 6 -
& 解說:
J Importer 會根據你的 Cad
file 而變動但是你也可以選
擇你所想要的 Importer 去
Import
J 如果 Importer 是選擇
SmartCad 就會有另外的設
定需要做, 其他的 Importer
都不需要, 直接 Import就可

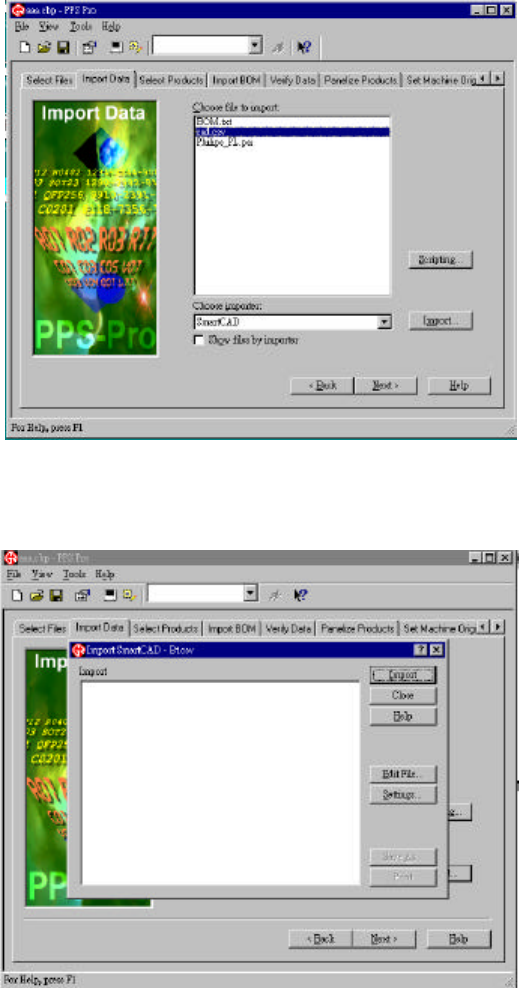

圖 2-8 PPS – Import Data
1.6.4 Import => Import Cad file
& 解說:
J 如果 Importer 是
SmartCad 的就必須做
2.6.4.1 的設定, 如果不是就
不用做設定直接 Import, 就
會產生 Cad file 的 MDF(請
參考2.7節)
圖 2-9 PPS- Import Data
- 7 -
1.6.4.1 SmartCAD Setting => CAD Format Setting => Setting

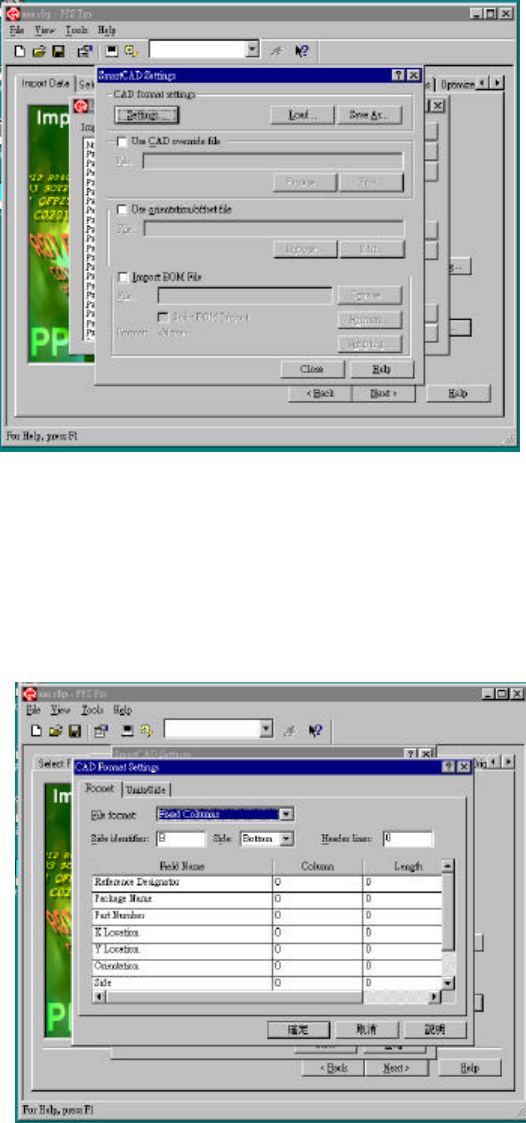

圖 1-10 PPS – SmartCAD Setting
1.6.4.1.1 CAD Format Setting 如下:
l File Format => Fixed Columns, Character Delimited或者 Space Delimited
l Side identifier => T 或者 B
l Side => Top 或者 Bottom
l Header Lines
l Field name 和 Order
& 解說:
J Field name 和 Order 是根
據 Cad file 上面欄位, 例如:
Reference designators 是在
Cad file 的第一欄就在
order 寫 1, Package name
是在 Cad file 的第二欄就
在 order 寫 2

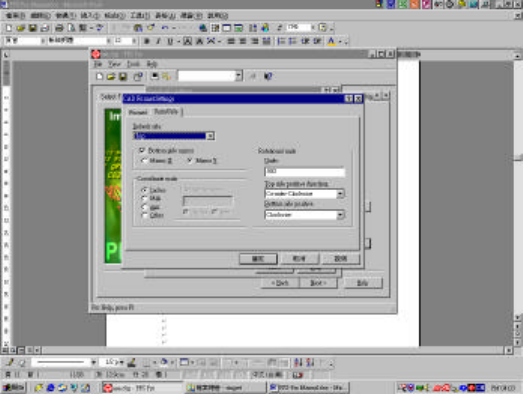

圖 2-11 PPS – SmartCAD Setting
- 8 -
1.6.4.1.2 Units/Side
l Bottom side mirror => 不選
l Coordinate units => Millimeter
& 解說:
J 這裡的單位是指 Cad
file 的單位
J
其他的設定都不要動
圖 2-12 PPS - SmartCAD Setting
1.6.4.2 Use CAD Override file (看圖 2-9) => 不選
如果選擇使用Cad Override, 請參考下面的使用方式 :
& 這是P-Cad的 Cad Override file:
Alias: 3904-s-n 3904-s-n[2-1-3]
Alias: 2sd1757k 2sd1757k[2-1-3]
Holes: tha
Fiducials: indexn
Fiducials: indexb
SMD_Offset: fuse1 86.62 0
SMD_Offset: capsbig 15.75 0
