PPS-Pro 70 中文Manual.pdf - 第25页
- 25 - 圖 2 - 43 PPS – Program Machines 1.11.4 Program Machine => Program All & 解說 : J 執行完 Program All, 會 把全部的資料重新 check, 如果資料有錯就會有錯誤 訊息出現 , 如果是 OK 的 話就像是圖 2 - 44 圖 2 - 44 PPS – Program Machines 1.11.5 Philips Opti…
- 24 -

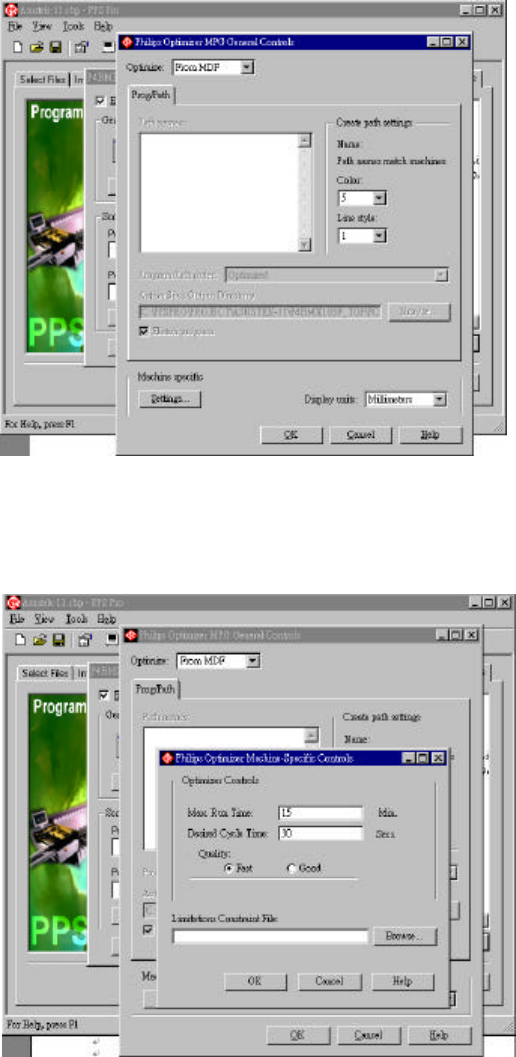

1.11.2 Optimize => 選 From MDF
Machines Specific 中的Display units => Millimeters
Machines Specific => Setting
& 解說:
J Optimize 是選MDF, 意思
是依據 MDF 去跑
J 這裡的單位指的是 Run 程
式後所產生 MDF 的單位
圖 2-42 PPS – Program Machines
1.11.3 Optimizer controls => 輸入分鐘
Desired .Cycle =>
輸入秒
Quality => Fast 或者Good => OK
- 25 -
圖 2-43 PPS – Program Machines

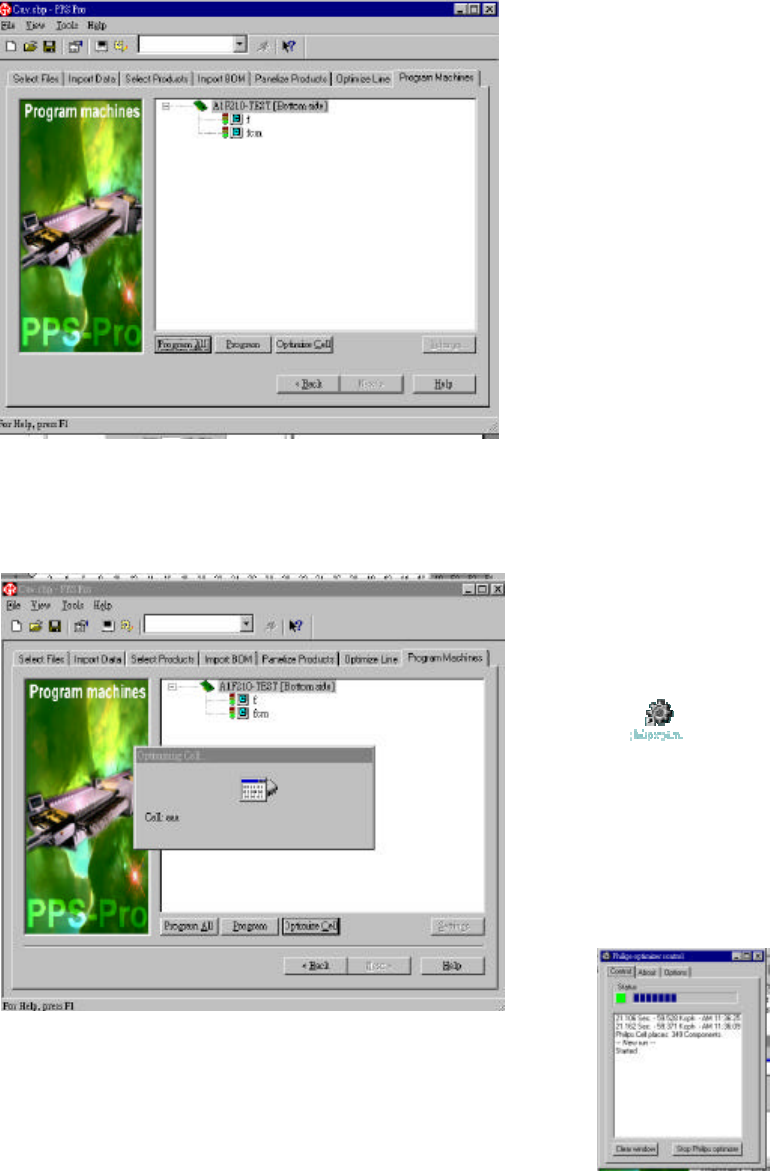

1.11.4 Program Machine => Program All
& 解說:
J 執行完 Program All, 會
把全部的資料重新 check,
如果資料有錯就會有錯誤
訊息出現, 如果是 OK 的
話就像是圖2-44
圖 2-44 PPS – Program Machines
1.11.5 Philips Optimizer Control => 打開
Program Machine => Optimize Cell
& 解說:
J Philips
optimizer control 是要執行
Optimizer Cell時需要打開
來做輔助工具, 您可以透
過這個工具來停止
Optimizer 和可以了解零
件的顆數、跑的時間等等
圖 2-45 PPS – Program Machines
- 26 -
1.11.6 Program Machine
Optimizer停止後就會自動產生結果放在這個MDF 的子目錄下
圖 2-45 PPS – Program Machines
1.11.6 Program Machine => 程式跑完後會產生7個檔案, 解釋如下:
副檔名 解說
.SSR
基本內容
.FND
MDF的 X和 Y的座標
.MDF
MDF的圖檔
.NZL
吸嘴的清單
.STP
料表(Feeder Setup)
.ASP
機器程式(Action Spec.)
.CON Configuration file
.PRC
PPS的一些設定內容
