- 14 - 1.7.1 View => MDF l Panel outline => Add => Panel outline => 輸入第一個角的 X 和 Y 的座標 => 輸 入第二個角的 X 和 Y 的座標位置 ( 二點是對角線的關係 ) l Panel fiducial => Add => Fiducial => panel => 輸入第一個的名稱 => 輸入 X 和…
- 13 -
1.6.5 修改後在Import
& 解說:
J 如果Import 時有錯誤
會出現問號, 那必須去修
改
,
如果正確的話是打勾
的
圖 2-20 PPS – Import Data
1.7 Select product => View 會 Show 出 MDF
ð Program
ð Side
& 解說:
J 選 Program話, 後面每
個 Function 都是以這個
為依據
J 選 Side – 正反面
圖 2-21 PPS – Select Product
- 14 -

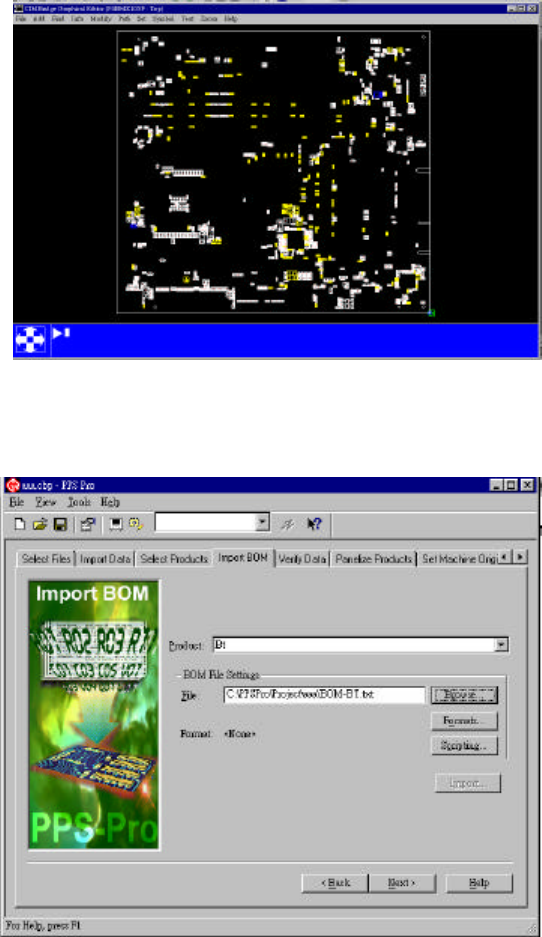

1.7.1 View => MDF
l Panel outline => Add => Panel outline => 輸入第一個角的X和 Y 的座標 => 輸
入第二個角的 X和 Y 的座標位置 (二點是對角線的關係)
l Panel fiducial => Add => Fiducial => panel => 輸入第一個的名稱 => 輸入X和
Y的座標位置 => 輸入第二個的名稱 => 輸入 X和 Y的座標位置
l Tooling hole => Add => Circle => CenterRadius => 輸入X和 Y 的座標位置
=> 輸入半徑 => 選擇Tooling hole 的圓圈 => Symbol => build part => tooling
hole => Save
& 解說:
J MDF上的零件必須與
BOM file 上的零件相同,
因為在後面的 Function 都
會以這個 MDF為依據去
跑
圖 2-22 PPS – Select Product
1.8 Import BOM = Product => Browse (使用方法請參考 2.6.4.4)
& 解說:
J Import BOM有二個地
方可以 Import, 一個是在
這個 Function 下, 另一個
是在 Import CAD 時一起
Import, 其使用方法請參
考 2.6.4.4
圖 2-23 PPS- Import BOM
- 15 -

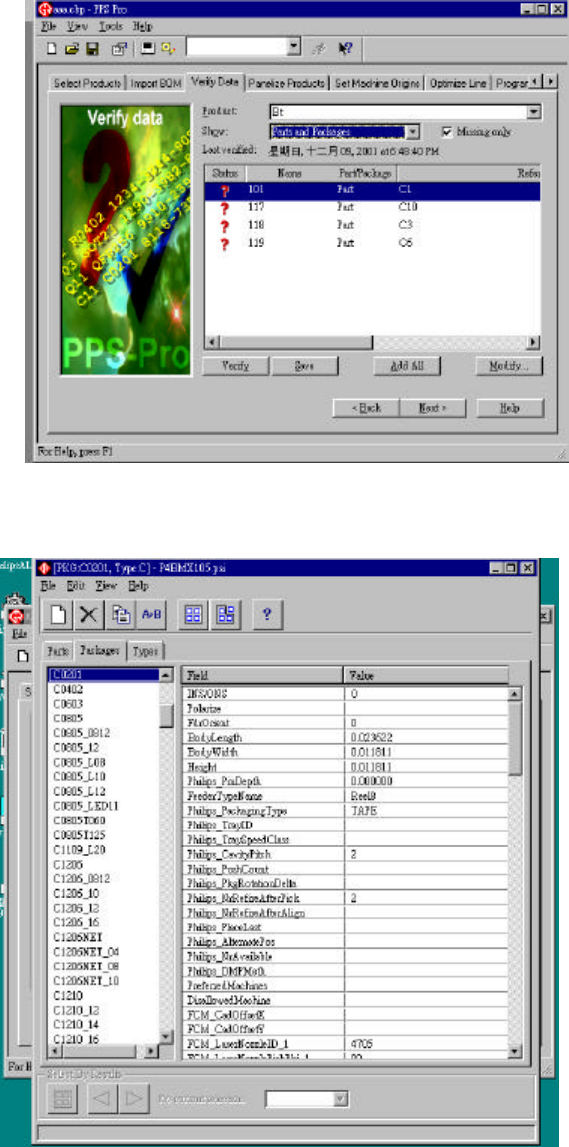

1.9 Verify Data => Verify
& 解說:
J 如果 Missing only 選
的話, 表示只 Show 出
PSI 沒有的零件(問號
)
J
按
Verify
時會去
Link
PSI 的資料, 如果 PSI 沒
有資料就必須到 PSI 去
新增 ( 問號代表沒有資
料在 PSI 中, 打勾代表有
資料在 PSI)
圖 2-24 PPS- Verify Data
1.9.1 Verify => 打開 PSI => Package => 找類似和差不多大小的Package 去 COPY =>
Save
& 解說:
J 如果找不到大小差不
多的零件就必須建一個
Package 然後到Philips
_LaserNozzleSMD Ref_1
去修改名字接下來就必
須到 Machines 上的 SMD
information去建一個相
同的 package name
圖 2-25 PPS -PSI
