- 16 -
2.9.2 PSI => Part no. => 選擇一個相同 Package 的 Part no.去 copy => Save

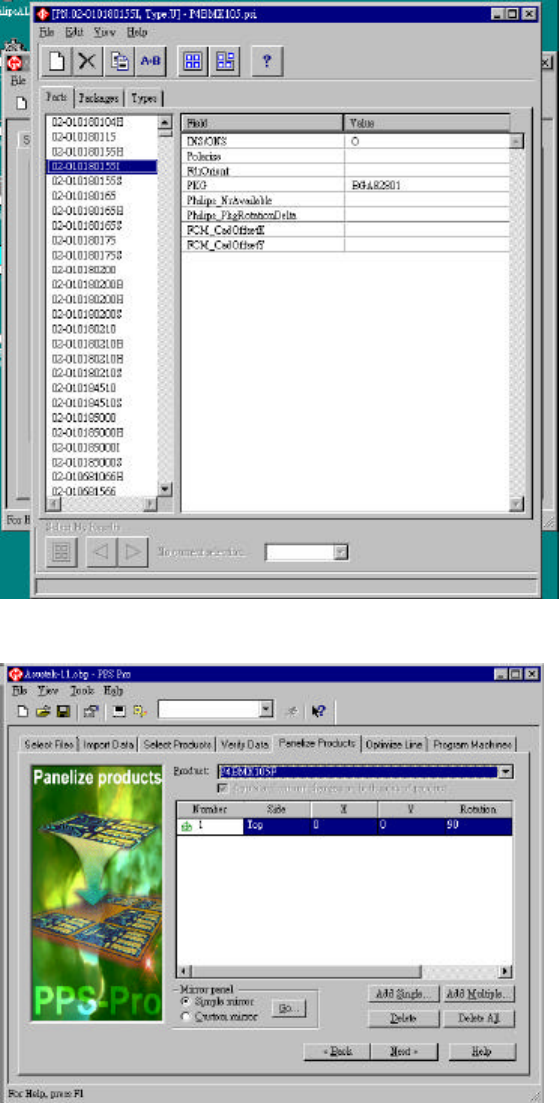

圖 2-26 PPS -PSI
2.10 Panelize Products
圖 2-27 PPS – Panelize outline
- 17 -
1.10.1 Panelize Products => Add Single
l Add Single => Side (Top) => 輸入X和 Y 的座標位置 (X=0，Y=40)
& 解說:
J 單一的聯板, 如果要轉
角度就必須輸入Rotation

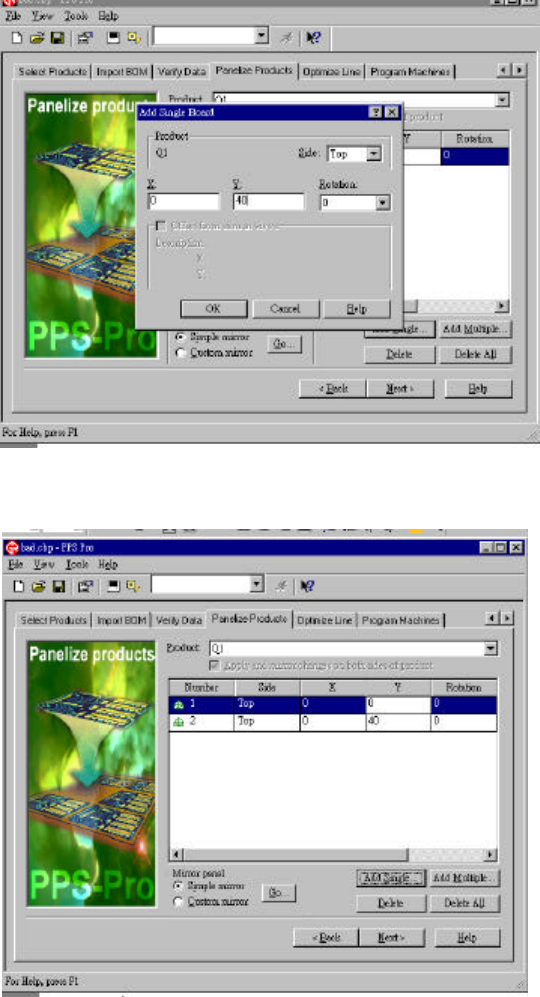

圖 2-28 PPS – Panelize Products
l 輸入完資料後 OK
& 解說:
J 每個PCB在 Import 後
都會產生一個 Step and
repeat, 做聯板時必須根據
你的 Step and repeat 上的
number 去做聯板
J 建完聯板後就會產生到
Panelize outlined 畫面, 你
剛才建的板子就是 2號
圖 2-29 PPS – Panelize Products
- 18 -
l 到 Select Product => View => SNR (在工作列上輸入這個字)
& 解說:
J 當你結束了聯板, 記
得要加上Panel outline,
fiducial mark 和 tooling
holes (請參考 2.7.1)
J 建完聯板後就會產生
到 Panelize outlined 畫
面, 你剛才建的板子就
是 2號

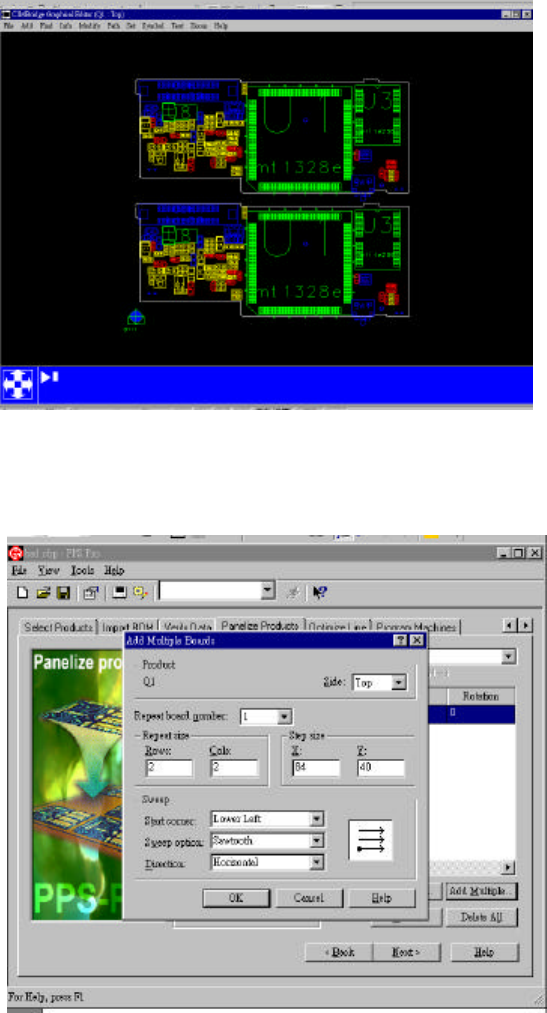

圖 2-30 PPS – Panelize Products
1.10.2 Panelize Products => Add Multiple
l Add Multiple => Side => Repeat board number (number 1) => Repeat size (Rows
=2 ，Cols =2) => Step size (X =84，Y=40) => Sweep
& 解說:
J 每個 PCB 在 Import
後都會產生一個 Step
and repeat, 做聯板時必
須根據你的 Step and
repeat 上的number 去
做聯板
圖 2-31 PPS – Panelize Products
