AVK3 操作手册 5.3 手动操作 2. 移动 NC 轴。 当用示教开关时： (1) 按“ F1 ” ( 轴点动检查 ) 。 (2) 选择要移动的轴 (F1 ～ F6) 。 (3) 用示教开关移动轴。 ( 当按示教开关时， NC 轴移动 ) 。 = 提示 = 当移动到极限传感器位置时会显示超位错误，并停止在此位置上。向反方向移动， 使极限传感器信号自动消失。 （ 120 站设备） D77OCC-31-090-A0 5.3-3
AVK3
操作手册
5.3 手动操作
5.3.2 NC 轴的操作（除插件头轴处）
NC 轴的操作是在插件机状态显示栏上用手动模式进行的。
NC 轴的操作步骤
2.

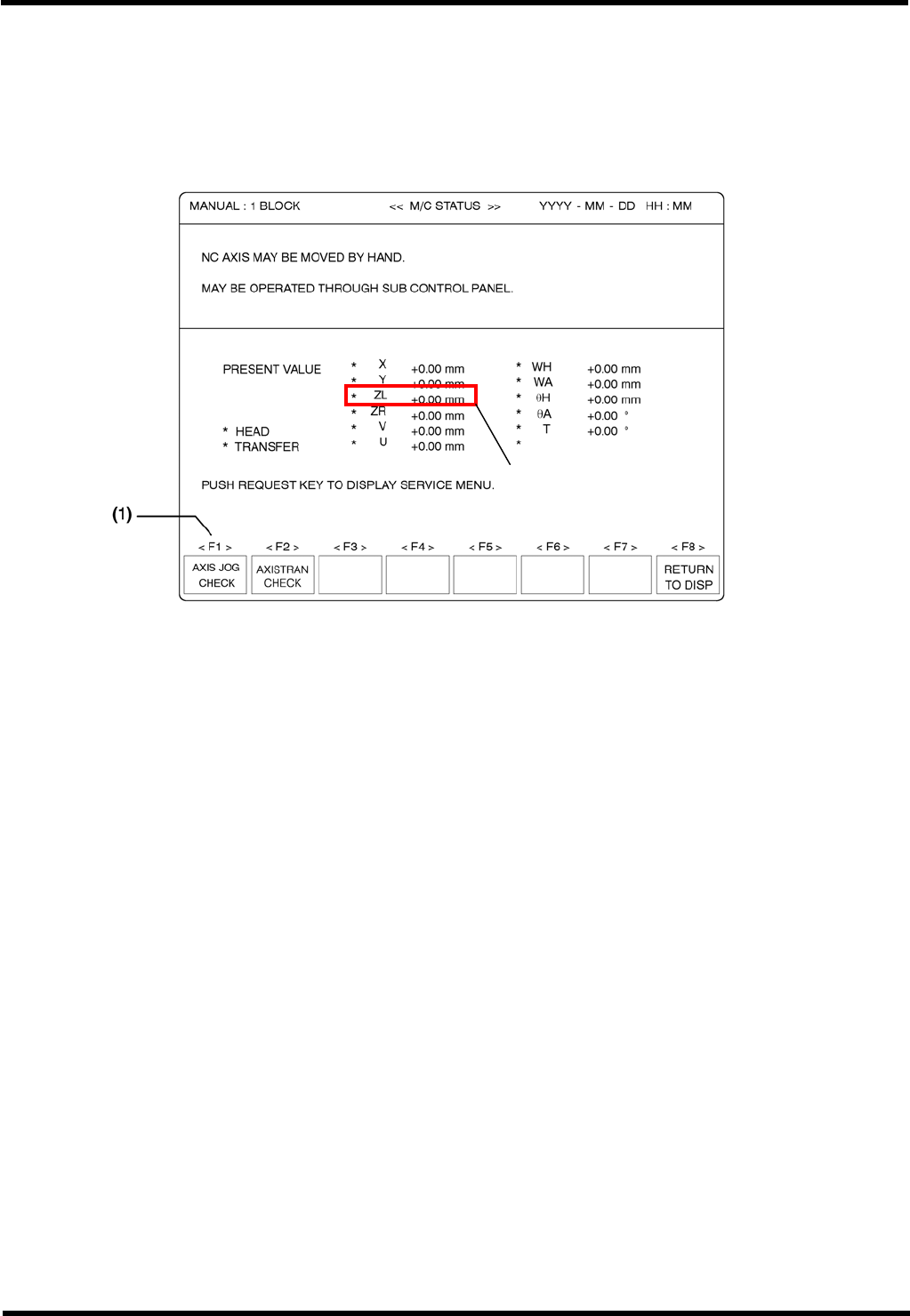

1. 检查屏幕应是手动模式的插件机状态显示栏。
（120 站设备）
D77OCC-31-090-A0
5.3-2
AVK3
操作手册
5.3 手动操作

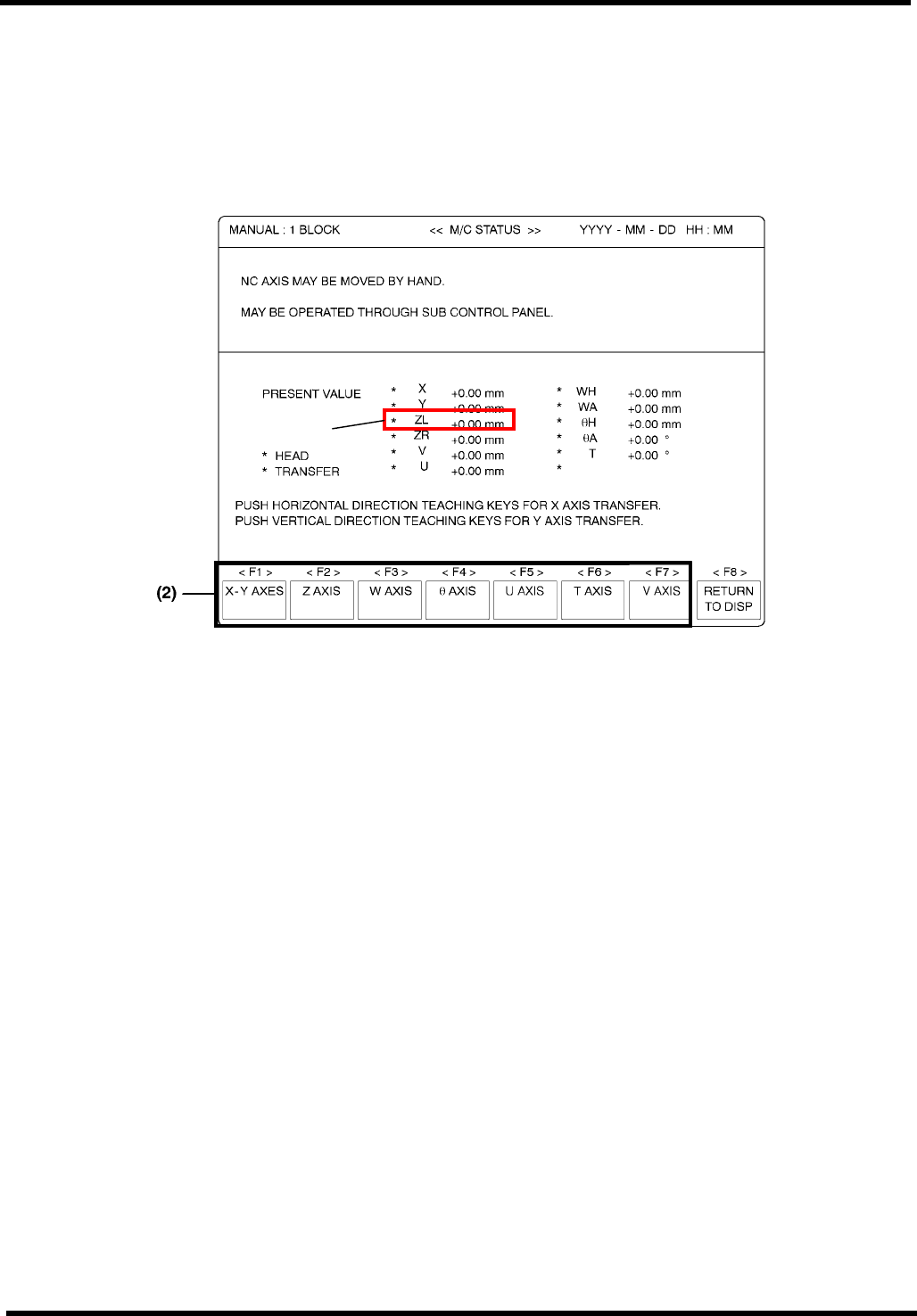

2. 移动 NC 轴。
当用示教开关时：
(1) 按“F1”(轴点动检查)。
(2) 选择要移动的轴(F1～F6)。
(3) 用示教开关移动轴。
(当按示教开关时，NC 轴移动)。
=提示=
当移动到极限传感器位置时会显示超位错误，并停止在此位置上。向反方向移动，
使极限传感器信号自动消失。
（120 站设备）
D77OCC-31-090-A0
5.3-3
AVK3
操作手册
5.3 手动操作

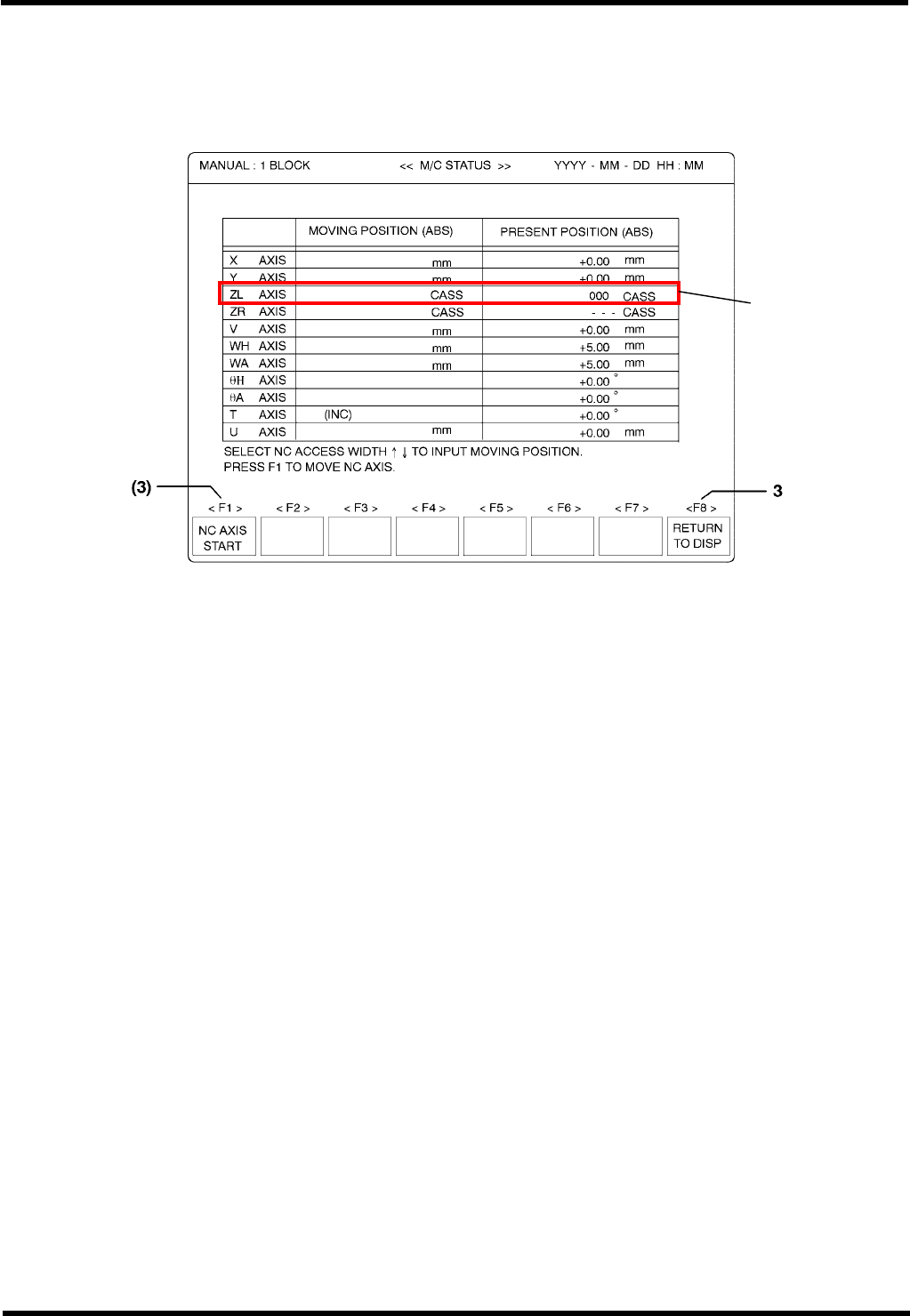

当用多路输入移动 NC 轴时；
(1) 按“F2”(轴移动检查)。
(2) 输入要移动轴的数值。
(3) 按“F1”(NC 轴起动)使轴移动。
=提示=
如果输入的数值不在容许的范围内，按“F1”，则会显示软件超位错误而轴并不移
动。清除错误后再按“RESET”。
（120 站设备）
3.
按“F8”(返回显示器)结束此操作。
D77OCC-31-090-A0
5.3-4
