AVK3
操作手册
5.1 生产准备
X-Y 工作台

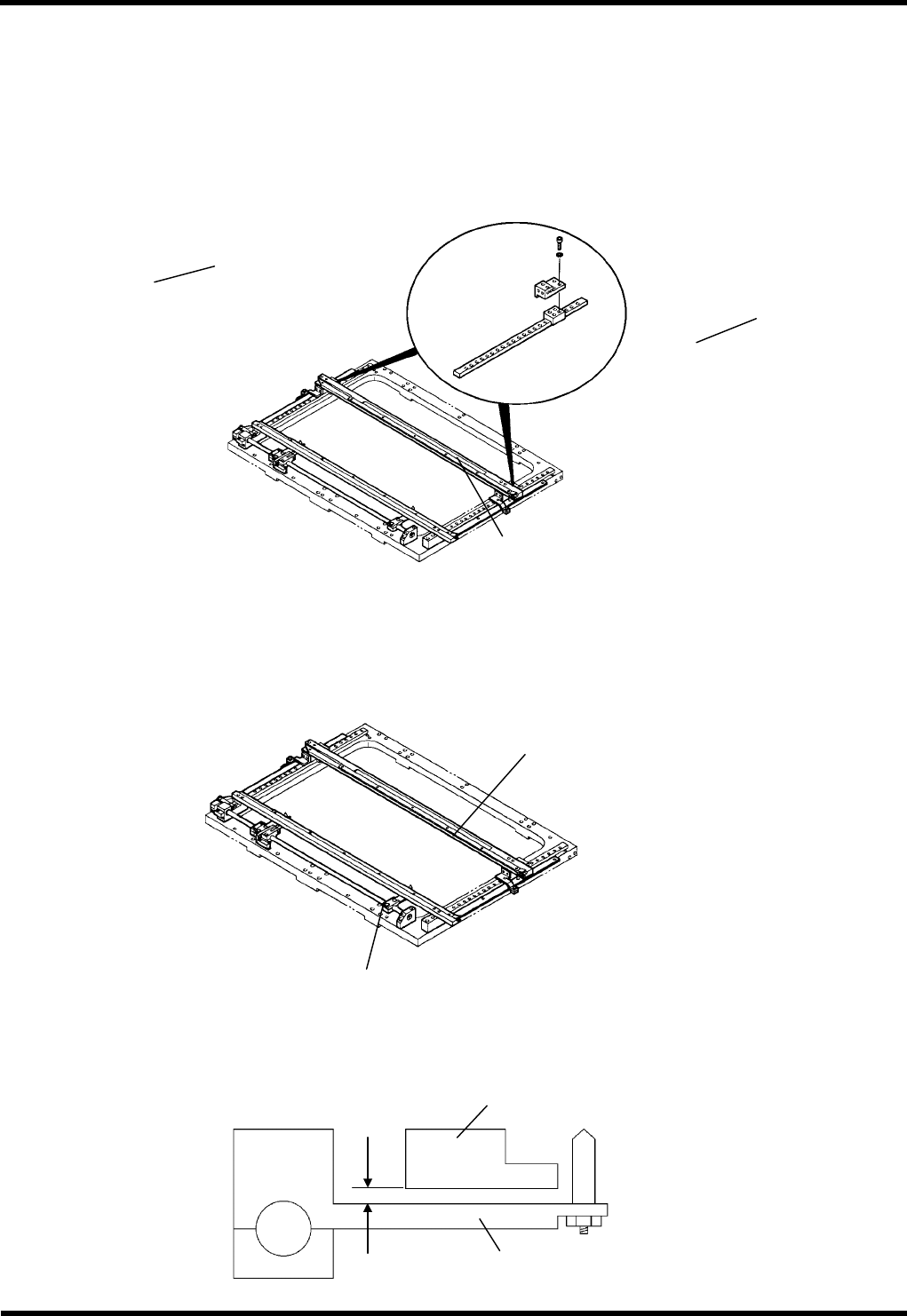

导轨宽度的调整步骤
2.
1. 拧松固定活动轨道的挡块的螺栓 1 和螺栓 2 。
2. 以手动方式将活动轨道调整到印刷线路板的宽度，调整后拧紧螺栓 1 和 2 直至被锁定在正
确的位置上。
(将轨道宽度调整到比印刷线路板宽 0.3 mm 左右。)
螺栓 2
螺栓 1
活动轨道
定位销调整步骤
3.
1. 拧松螺栓 2。
2. 移动杆 R，调整定位销，使之处于印刷线路板椭圆形孔的中央，拧紧螺栓 2。
=提示=
拧紧螺栓 2 直到导轨与杆之间的间隙为 0.5 mm。
螺栓 2
活动轨道
0.5 mm
导轨
杆 R
D77OCC-31-010-A0
5.1-2
AVK3
操作手册
5.1 生产准备
调整不同印刷电路板的厚度
插件头：调整插入导轨高度
定位器：更换导轨
调整程序
插件头
插入导轨调节程序
4.
1. 通过转动手轮将插件头移到它的下限位置，并将砧座移到它上限位置。
2. 通过拧松螺钉 1 和转动滚轮导轨来调整插入导轨的高度。
(为了调节，可将内六角套筒螺钉 M3 用的内六角头板手插入孔 A 中，如下图所示。)
3. 调整与砧座单元之间的间隙δ，使其比印刷线路板厚度宽 0.2～0.3 mm。
4. 拧紧螺钉 1，锁紧滚轮导套。
推杆高度的设定步骤
螺钉 1
滚轮
导轨
孔 A
内六角扳手
滚轮导轨
δ
折弯器
插入导轨
砧座单元
D77OCC-31-010-A0
5.1-3
AVK3
操作手册
5.1 生产准备
定位器调整
更换导轨
5.
1. 拧出螺钉 2 (6 件)，拆下导轨(1)。
2. 安装和印刷线路板的厚度相当的导轨。
3. 拧紧螺钉 2 (3 件)，紧固导轨(1)。
4. 拧出螺钉 3 (6 件)，拆下导轨(2)。
5. 安装和印刷线路板的厚度相当的导轨。
6. 拧紧螺钉 3 (6 件)，紧固导轨(2)。
螺钉 2
螺钉 3
导轨(2)
导轨(1)
D77OCC-31-010-A0
5.1-4
