AVK3 操作手册 3.1 插件机 印刷线路板输送单元 将印刷线路板从上料器单元输送到 X-Y 工作台上，并将它从工作台输送到下料器单元。 插入头单元 D77OCC-13-010-A0 3.1-3
AVK3
操作手册
3.1 插件机
上料器／下料器单元
上料器单元：在插入元件前将印刷线路板输送到 X-Y 工作台上。
下料器单元：在插入元件后将印刷线路板送出 X-Y 工作台。
X-Y 工作台
将印刷线路板输送到插件位置。
D77OCC-13-010-A0
3.1-2
AVK3
操作手册
3.1 插件机

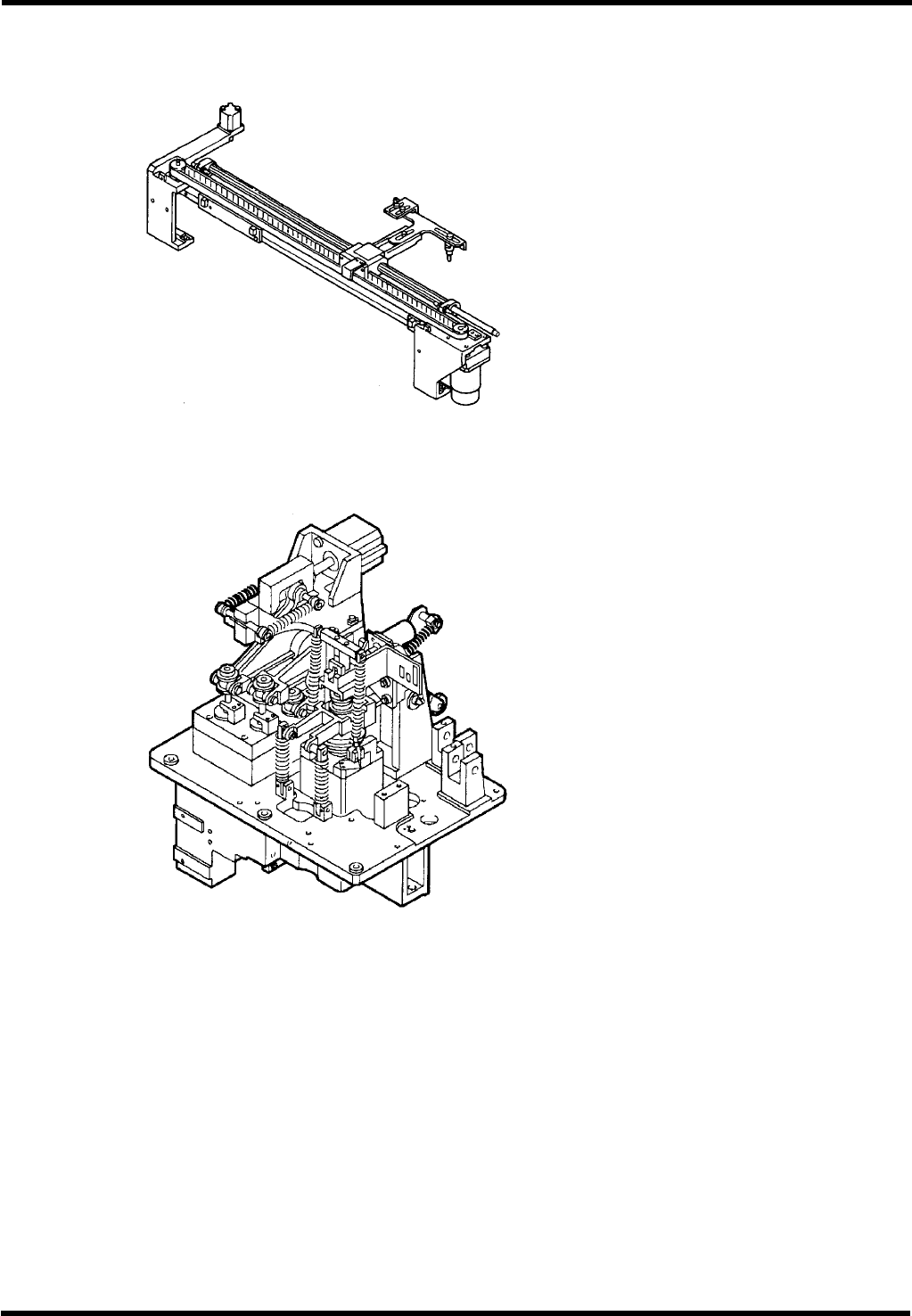

印刷线路板输送单元
将印刷线路板从上料器单元输送到 X-Y 工作台上，并将它从工作台输送到下料器单元。
插入头单元
D77OCC-13-010-A0
3.1-3
AVK3
操作手册
3.1 插件机

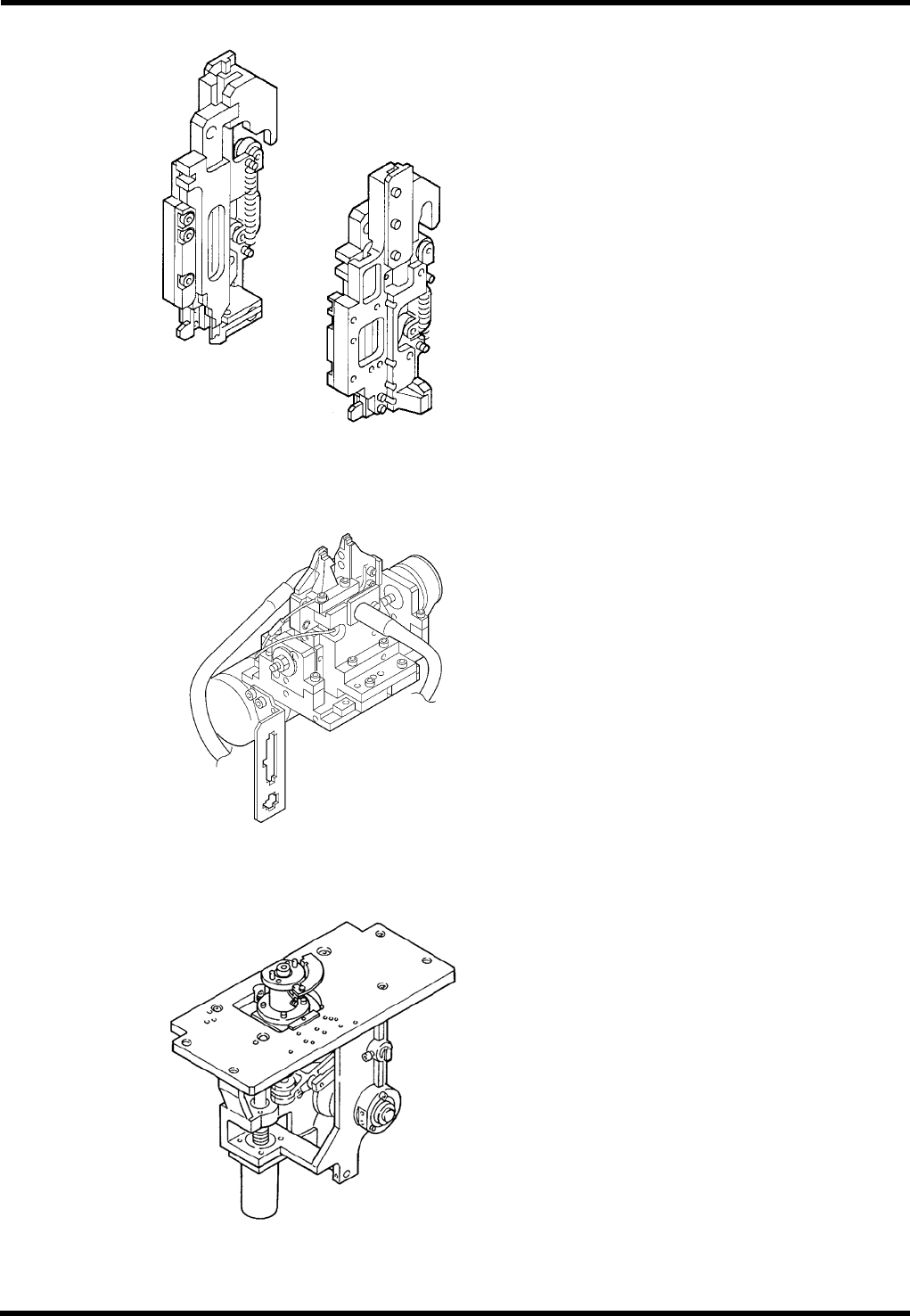

插入单元
砧座单元
上砧座单元
下砧座单元
D77OCC-13-010-A0
3.1-4
