4. 维修保养 MEC-XP242-2.1S 50 XP-242E 机械手册 4.3.2 搬运轨道传送带的更换 方法 1. 拧松固定螺丝，使杆轴进行滑动 。 2. 拧松固定张紧轮的螺栓，来松驰 传送带的张紧度。 3. 一面注意防止弹簧跳出，一面卸 掉搬运轨道外侧的轴环，并卸下侧板 A、B。 4. 拧下固定搬运轨道气缸的螺丝 (2 处 )，卸下侧板 C、D。 5. 将搬运轨道传送带换成新的。 6. 使用张紧度测量计，调整固定张 紧轮的固定…
MEC-XP242-2.1S 4. 维修保养
XP-242E 机械手册 49

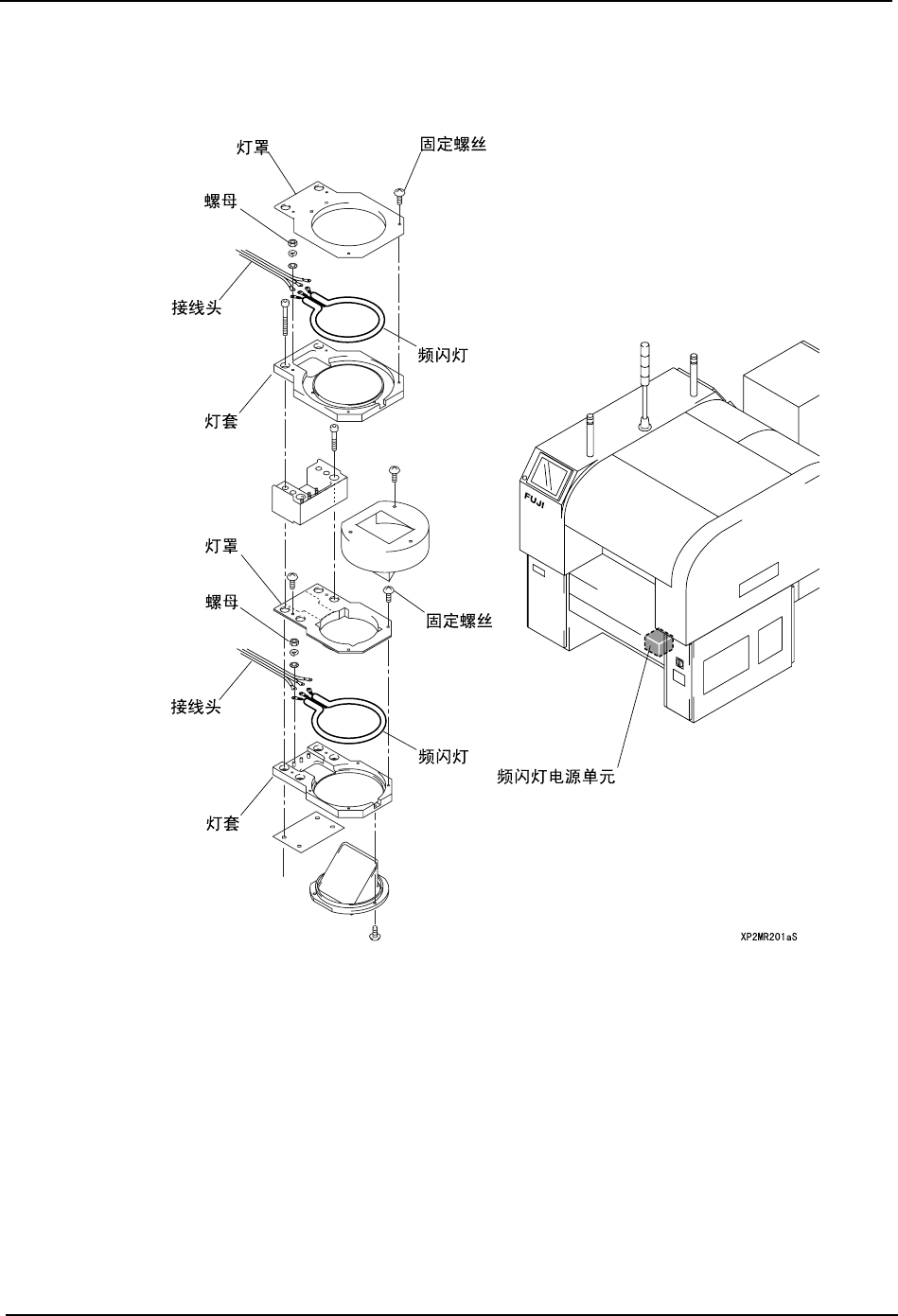

1. 拧松下面的固定螺丝 (4 处 )，卸掉灯罩。
2. 松动螺帽 (3 处 )，更换频闪灯。
4. 维修保养 MEC-XP242-2.1S
50 XP-242E 机械手册
4.3.2 搬运轨道传送带的更换
方法

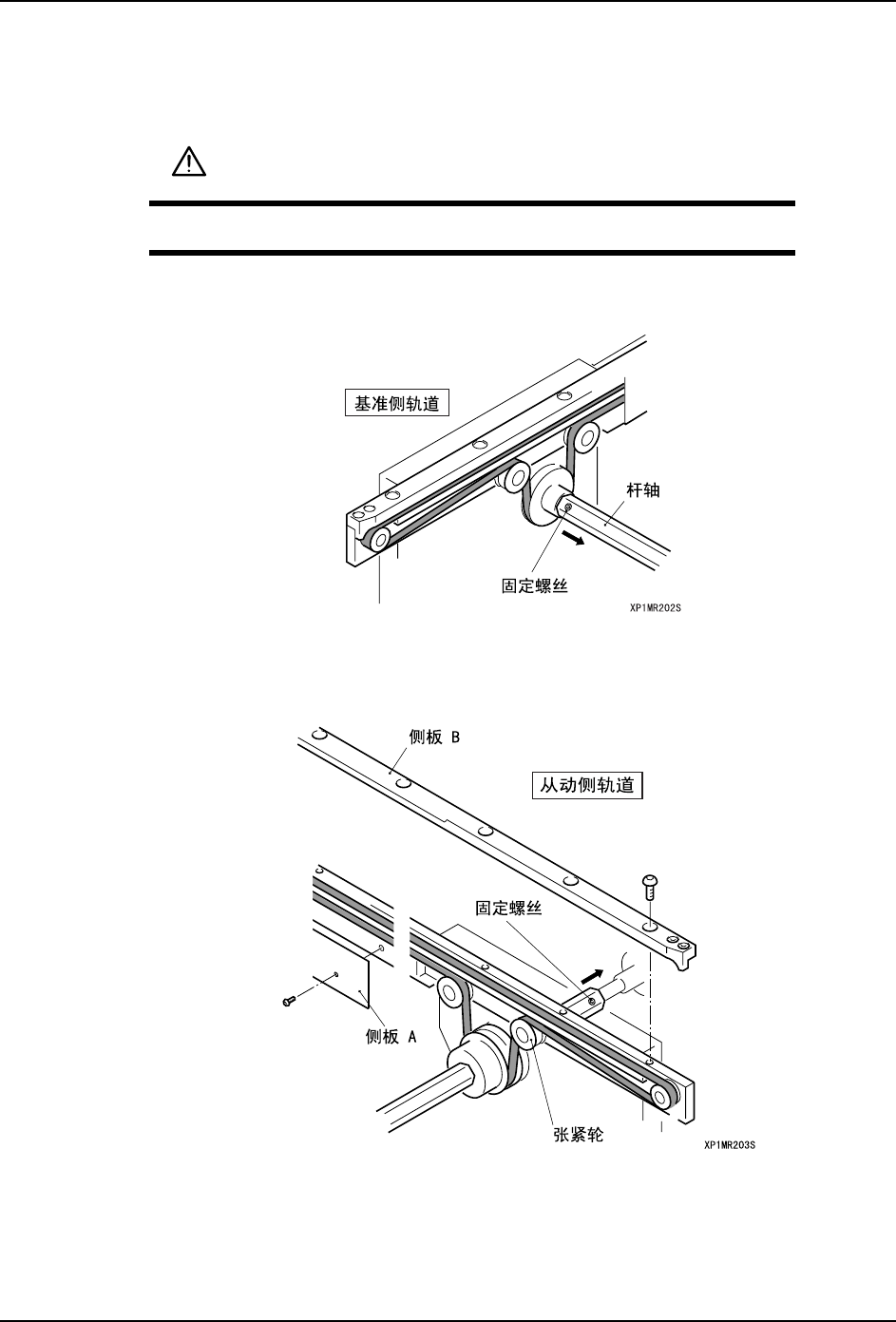

1. 拧松固定螺丝，使杆轴进行滑动。
2. 拧松固定张紧轮的螺栓，来松驰传送带的张紧度。
3. 一面注意防止弹簧跳出，一面卸掉搬运轨道外侧的轴环，并卸下侧板 A、B。
4. 拧下固定搬运轨道气缸的螺丝 (2 处 )，卸下侧板 C、D。
5. 将搬运轨道传送带换成新的。
6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定的
警告
操作前请务必切断主电源。
MEC-XP242-2.1S 4. 维修保养
XP-242E 机械手册 51
值。

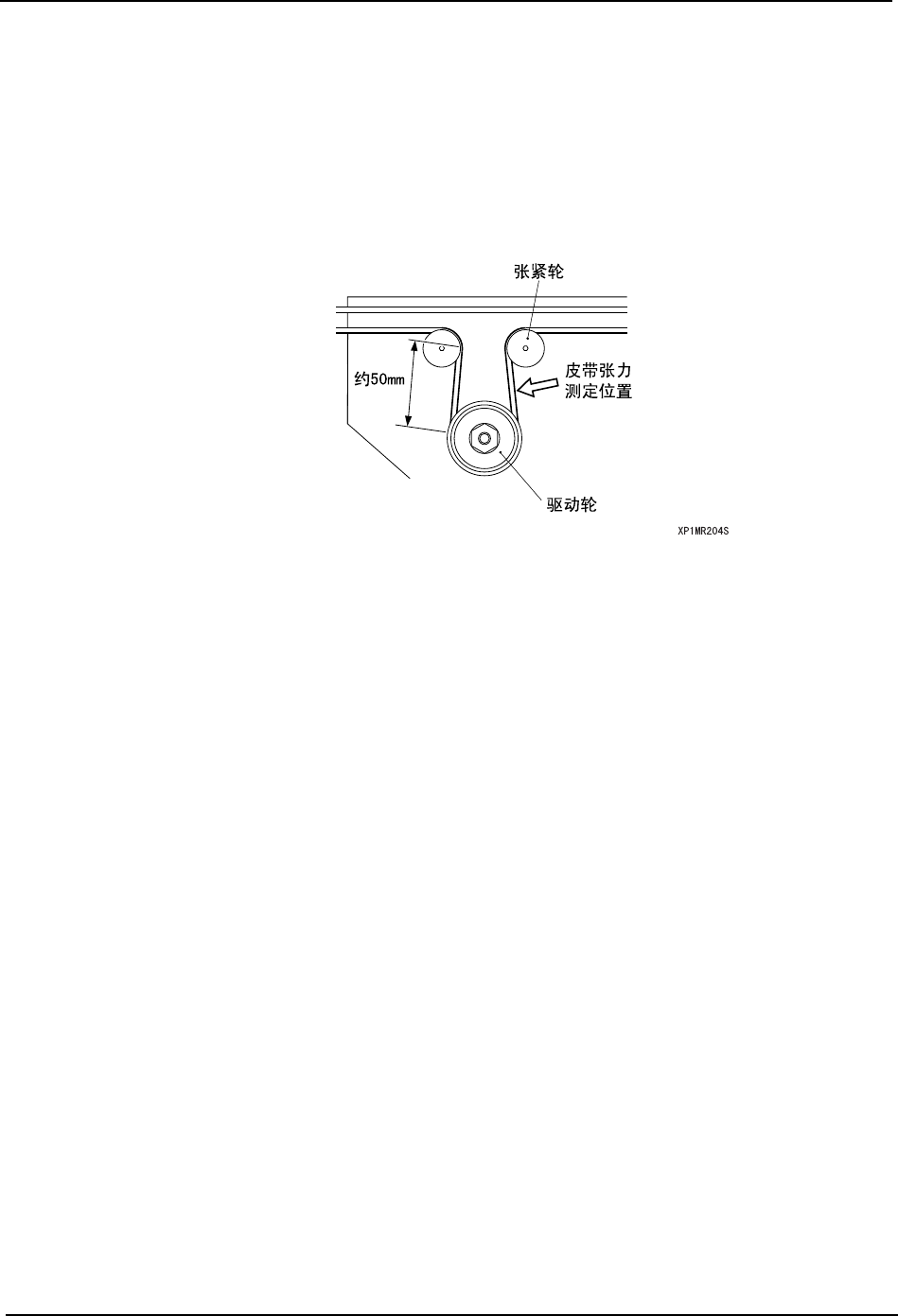

搬运轨道的张力公差值 ( 振动次数 ) ∶ 425 ～ 445Hz
测定位置∶ 在搬运轨道传送带的驱动滑轮与张紧
轮之间 ( 约 50mm)
张紧轮的固定转矩∶ 3.0N·m
