MEC-XP242-2.1S 4. 维修保养 XP-242E 机械手册 51 值。 搬运轨道的张力公 差值 ( 振动次数 ) ∶ 425 ～ 445Hz 测定位置∶ 在搬运轨道传送带的驱动滑轮与 张紧 轮之间 ( 约 50mm) 张紧轮的固定转矩∶ 3.0N·m
4. 维修保养 MEC-XP242-2.1S
50 XP-242E 机械手册
4.3.2 搬运轨道传送带的更换
方法
1. 拧松固定螺丝，使杆轴进行滑动。
2. 拧松固定张紧轮的螺栓，来松驰传送带的张紧度。
3. 一面注意防止弹簧跳出，一面卸掉搬运轨道外侧的轴环，并卸下侧板 A、B。
4. 拧下固定搬运轨道气缸的螺丝 (2 处 )，卸下侧板 C、D。
5. 将搬运轨道传送带换成新的。
6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定的
警告
操作前请务必切断主电源。
MEC-XP242-2.1S 4. 维修保养
XP-242E 机械手册 51
值。
搬运轨道的张力公差值 ( 振动次数 ) ∶ 425 ～ 445Hz
测定位置∶ 在搬运轨道传送带的驱动滑轮与张紧
轮之间 ( 约 50mm)
张紧轮的固定转矩∶ 3.0N·m
4. 维修保养 MEC-XP242-2.1S
52 XP-242E 机械手册

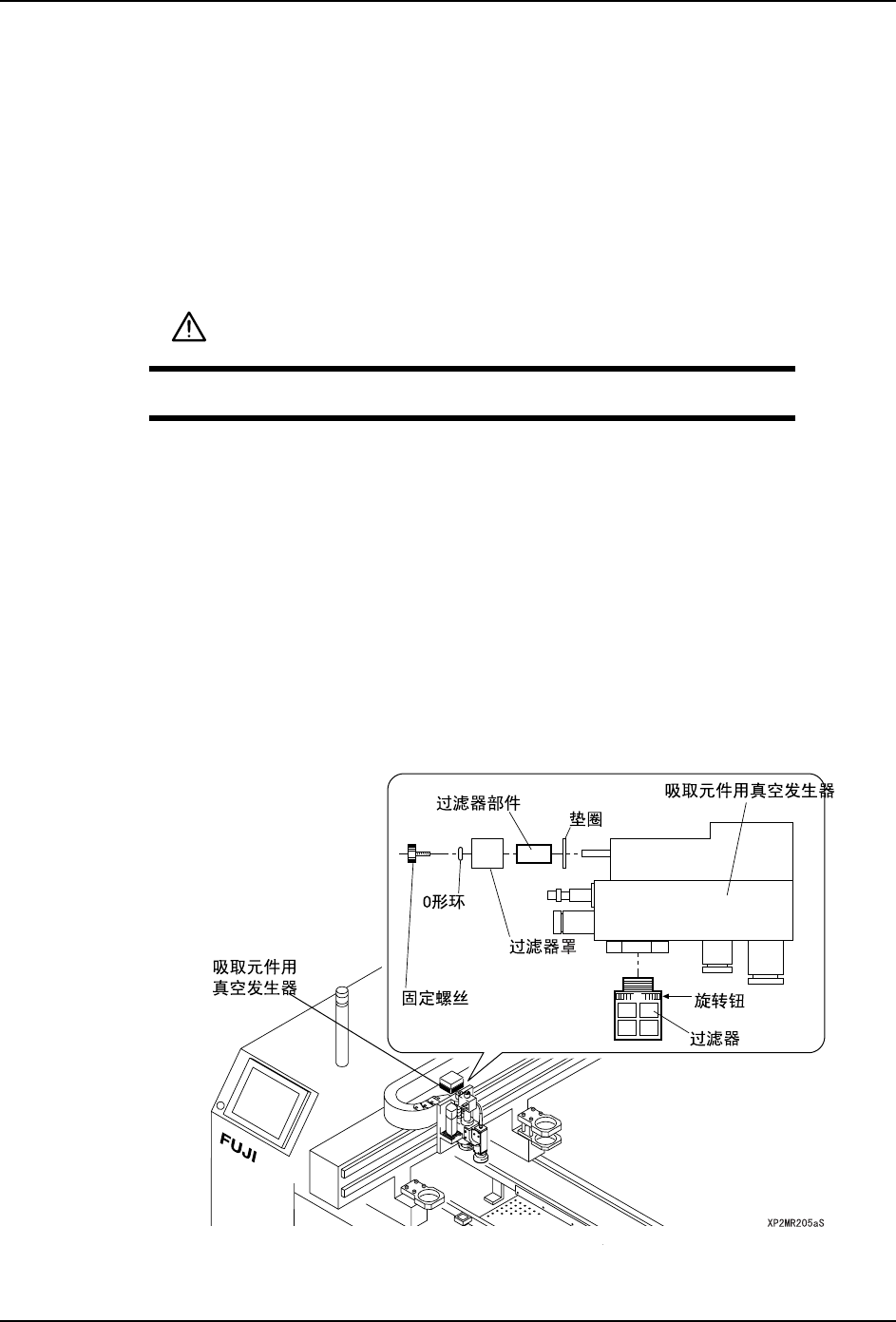

4.3.3 吸取元件用的真空发生器过滤器的更换
( 过滤器部件∶每 2000 小时 )
( 过滤器∶每 4000 小时 )
要点
为了防尘，在吸取元件用的真空发生器上设置了过滤器。
定期地更换过滤器，能够保证吸取元件的稳定性。
方法
事先请停止供应空气，并确认配管内的空气压力为零。
1. 过滤器部件
反时针拧松安装螺丝，取下过滤器部件。
过滤器
用钳子反时针方向拧松旋转钮，取下过滤器。
2. 请换上新的过滤器部件和过滤器。
注意 )
·更换了过滤器部件后，在安装过滤器罩时，要清除橡皮垫圈上的垃圾，将其准确地嵌入主体
侧的沟槽内，在确认方向的同时将罩子盖上。
·用手把安装螺丝轻轻地拧紧，停住后再加拧 1/10 ～ 1/8 左右的旋转。
警告
操作前请务必切断主电源。
