10 太阳能 面板 风力 涡轮机 变频器 逆变器 功率系统 负载 功率调节器 (P CS ) 直流测量 交流测量 可同时 显示效率 、 损耗、 基波无功功率Q fnd、 D C纹波 率、 三 相不平 衡 率等PC S需要 的参数 。 需要的 测量 项 目 一目 了然， 提高 测试 效率。 而且 ， 通过 将DC功 率通道 的 同步 源设为输出AC 功率通 道， 可与 输 出的 A C 完 全 同 步 ， 对DC功率 和稳定后 的效率进 …
9

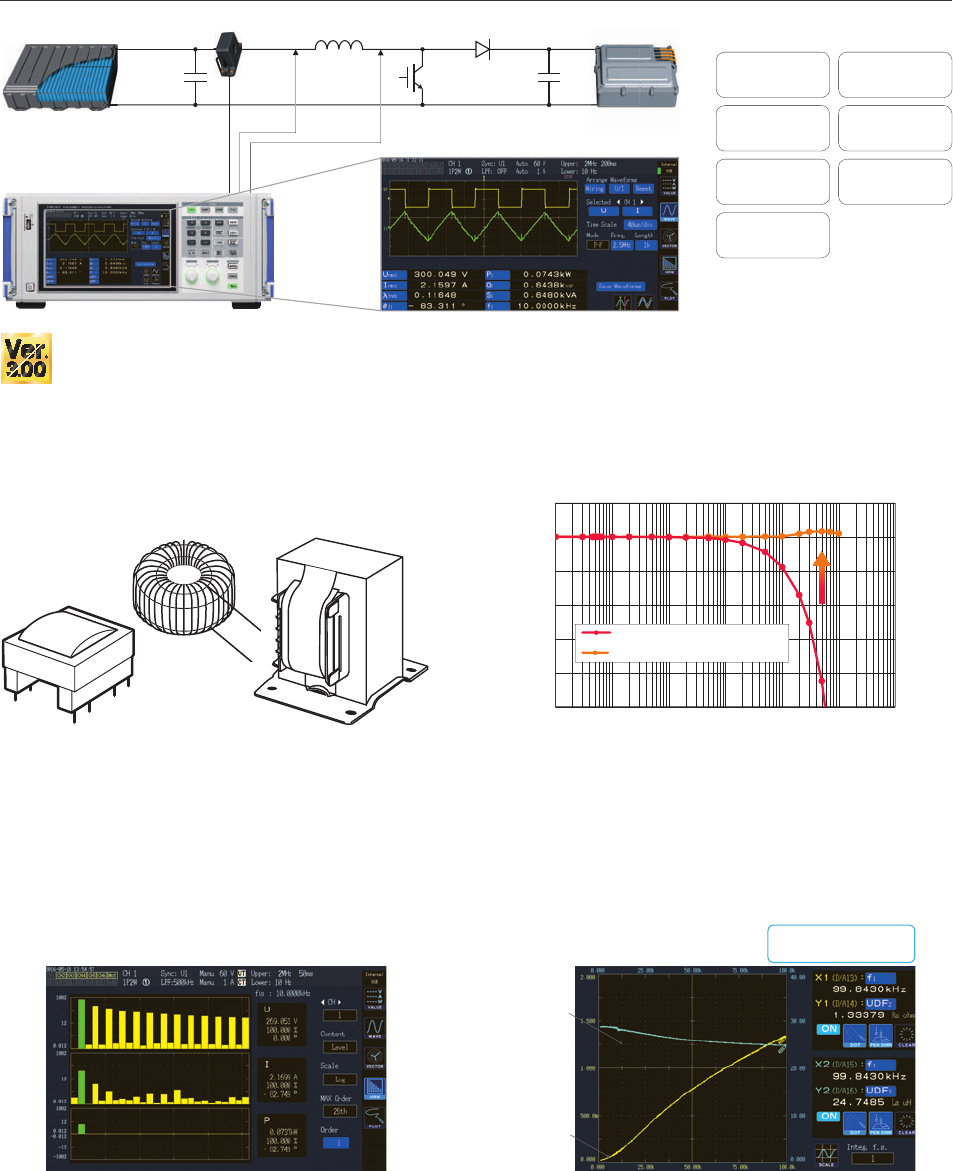

斩波电路的电抗损失测量
电抗除了作为抑制谐波电流为目的来使用以外，还被用
于斩波电路的电压升降。PW6001优秀的谐波特性、高
速采样、抗干扰性能对于高频且低功率因数的设备(电抗
器，变压器等)的评估非常有效。
Ver3.00版本配备设置简单的低功率因数测试模式，测
量更迅速。
PW6001除了平缓而宽广的频率特性以外，通过补偿传
感器的相位误差，可高精度的进行高频且低功率因数的
评估。
PW6001的谐波分析最大可分析基波300kHz、频宽
1.5MHz。对用于斩波电路的电抗，可通过与开关频率同
步的谐波分析，来测量各谐波次数的电压·电流有效值
和相位角。
运用谐波分析结果和用户自定义运算，可进行电路的阻
抗、电阻、电感的计算。X-Y绘图功能对于阻抗分析非常
有用。
高频且低功率因数的设备的评估 传感器的相位补偿功能
与开关频率同步的谐波分析 电路的阻抗分析
推荐点
用户自定义运算
宽频模式
谐波分析
抗干扰性
电流传感器
相位补偿功能
CMRR
80dB/100 kHz
高速采样
5MS/s
TrueHD
18bit 分辨率
Ls
Rs
频率 [Hz]
AC/DC电流直接输入单元PW9100的相位特性补偿示例(典型值)
相位角 [ °]
-10
-8
-4
-6
0
-2
2
10 M1 M100 k10 k1 k10010
应用案例
电抗
DC
电源
升压DC
负载
相位
相位 ( 使用相位补偿功能时)
·阻 抗 Z [Ω] = 基 波电 压 / 基 波电 流
·串联电阻Rs[Ω]=Zxcos(电压相位角-电流相位角)
·串 联 电 感 L s [ H ]
=Zxsin(电压相位角-电流相位角)/(2×π×频率)
电抗的阻抗 -
频率特性的 X-Y 绘图
10
太阳能
面板
风力
涡轮机
变频器 逆变器
功率系统
负载
功率调节器(PCS)
直流测量
交流测量
可同时显示效率、损耗、基波无功功率Qfnd、DC纹波
率、三相不平衡率等PCS需要的参数。需要的测量项目
一目了然，提高测试效率。而且，通过将DC功率通道的
同步源设为输出AC功率通道，可与输出的AC完全同步，
对DC功率和稳定后的效率进行测量。
支持PCS固有的测量
DC 功率 ( 面板输出 )
三相功率 ( 功率调节器输出 )
转换效率
纹波率
频率
电压总谐波畸变率
不平衡率
基波无功功率
配备有符合IEC61000-4-7的IEC标准谐波测量的模式。
在风力发电中，发电端和系统端频率不同的情况下，通
过双矢量显示，可对发电端和系统端的三相平衡状态一
目了然。开关电源等造成的2kHz ～ 150kHz传导干扰的
评估也可通过FFT分析进行测量。
谐波分析和传导干扰评估
应用案例
马达分析
独立输入
IEC模式
谐波分析
买卖电的分别累积
2系统矢量显示
多种测量项目
DC精度
±0.02 ％rdg.
频率精度
±0.01 Hz
事件触发
推荐点
PV/风力发电用功率调节器(PCS)的效率测量
*基本精度±0.01Hz在数据更新50ms以上的情况下规定。
要以高精度测量频率时请咨询。
业界顶级的PCS评估其精度和稳定性能，需要频率测
量。在被测物测试参数同时，最多可以6ch进行高精度
频率测量(2台同步时12ch)。
电压频率测量基本精度±0.01Hz*
时间 [s]
电压频率测量值的偏差
频率[Hz]
49.995
49.996
50.000
50.002
50.003
50.004
50.001
49.997
49.998
49.999
50.005
534210
PW6001
以往机型 ( 模拟方式 )
配备事件触发功能。可对有效值、频率等任何测量项目
(最多4个)设置触发，事件发生时的波形最多记录100
秒。若要记录超过100秒的波形时，可使用D/A输出功能
(数据分析&D/A输出选件)通过记录仪观测波形和记录，
从而简化评估系统。(记录仪无需外接差分探头或电流
探头)
2. 通过事件触发开
始记录波形
3. PW6001内存最多
记录100秒
4. 超过100秒时，通过D/A
输出记录波形
通过事件触发进行波形分析
T
1.有效值变化
可以通过输入波形的FFT分析进行干扰测量、输出的谐波测量
11
测量无线电力传输(WPT)的效率
应用案例
谐波柱状图显示
频率带宽 DC ～ 4 MHz
CT6904
频率带宽 DC ～ 3.5 MHz (-3dB)
PW9100
无线充电评价系统 TS2400
谐波 2 系统矢量显示
IEC 模式
谐波分析
２系统
矢量显示
使用无线电力传输(Wireless Power Transfer /
Transmission)，能量的发送/接受元件的电感成分会造
成功率因数降低。如果使用PW6001配备的电流传感器
的相位补偿功能，则能够准确的测量高频且低功率因
数的功率。在无线充电的测量中，与宽频电流测量工
具搭配使用是非常有用的。
PW6001的谐波分析可进行基波300kHz、带宽1.5MHz
的分析。例如，可用于EV用途的功率传输的，85kHz
频段的开关频率作为基波的谐波分析中，可同时测量
发送/接收最多各15次的电压/电流/功率以及相位角。
准确测量低功率因数功率 传输频率的谐波分析
无线充电评价系统TS2400是将测量和XY测试台一体化，自动测量WPT评价所需要的具有重现性的数据的系统。各种测量
仪器的设置、电力传输和接收工作的定位、数据采集通过1个软件统一进行控制/自动测量，将分析结果用多彩的图形进行
显示。
支持 WPT 的评价所需要的下述测量
·电力传输效率测量 ( 使用 PW6001) ·耦合系数自动测量
·电压 / 温度的记录 ·磁通密度的记录
WPT的自动评价系统 (详情请查阅TS2400的单品产品目录)
传输效率的 4D 图形示例
推荐点
宽频模式
谐波分析
抗干扰性
电流传感器
相位补偿功能
CMRR
80dB/100 kHz
高速采样
5MS/s
TrueHD
18bit 分辨率
