9 斩波 电路的 电抗损失测 量 电抗除 了 作为抑制谐波 电流为 目 的 来使用 以 外 ， 还被用 于斩波 电路的 电压升 降。 PW6001 优秀 的谐波 特性 、 高 速采样 、 抗 干 扰性 能对于 高 频且 低功率 因数的 设备( 电抗 器， 变压 器 等) 的评 估非 常有 效 。 Ve r 3. 0 0 版本 配备设 置简单的 低 功率因 数 测试 模式， 测 量更迅速。 P W60 01 除 了 平缓而宽广 的频率特性…
8

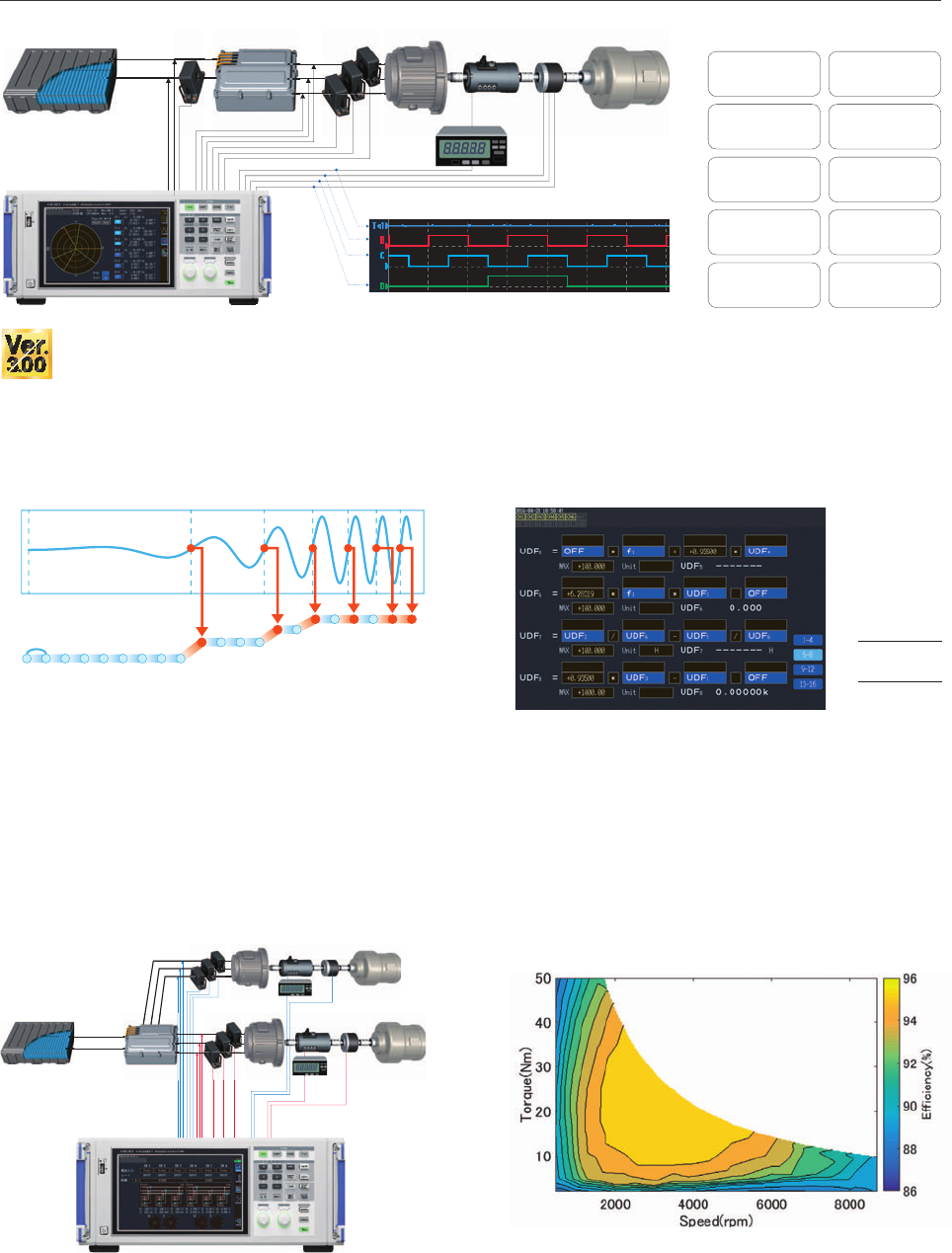

变频器 马达
脉冲
编码器
负载
也显示扭矩信号、脉冲编码器波形
扭矩
传感器
电池
灵活的
效率运算
推荐点
规定精度
10ms 数据更新
DC 精度
±0.02%rdg.
宽频模式
谐波分析
抗干扰性
电流传感器
相位补偿功能
用户自定义运算
Z相同步
高速采样
5MS/s
TrueHD
18bit 分辨率
搭载的电气角测量功能是高效率同步马达的马达参数测
量，以及通过dq坐标系进行的矢量控制中不可或缺的功
能。可实时测量以编码器脉冲为基准的电压·电流基波
成分的相位。另外，可通过检测A相B相脉冲的正转反转
来进行扭矩和转速的4象限分析。
使用马达分析选件的双重模式可同时测量HEV用于驱
动和用于发电的马达功率。用于HEV的驱动和发电，
可同时测量分别的马达功率。
升级更新的电相角测量功能
同时测量2个马达功率
从起步，加速的马达运作开始，以10ms的更新率来测量
过渡状态下的功率。从最低0.1Hz开始自动追踪变动的
频率并测量功率。
通过Ver3.00配备的马达1次旋转的周期来计算功率的
功能，实现更为稳定的效率运算。
10ms高精度高速运算过渡状态
按10ms间隔更新数据
从低频到高频，即使频率变动也能自动追踪基波。
也标配了△-Y、Y-△转换，进行高精度运算。
从0.1Hz开始稳定测量
检测周期并计算功率
d轴、q轴
电感的计算
Ld =
νq - Ke·ω - R·iq
ω·id
Lq =
R·id - νd
ω·iq
利用用户自定义运算算出 Ld、Lq 值
2个马达测量示例
应用案例
EV/HEV变频器、马达分析
通过同时测量变频器输入输出功率和马达输出，
可评估变频器/马达/系统整体的效率和损耗。根据
PW6001记录的各工作点的测量结果，在MATLAB上
可得到效率图和损耗图。
*MATLAB 是 Mathworks,Inc. 的注册商标。
变频马达的效率·损耗评估
通过 MATLAB 得到的效率图示例
9
斩波电路的电抗损失测量
电抗除了作为抑制谐波电流为目的来使用以外，还被用
于斩波电路的电压升降。PW6001优秀的谐波特性、高
速采样、抗干扰性能对于高频且低功率因数的设备(电抗
器，变压器等)的评估非常有效。
Ver3.00版本配备设置简单的低功率因数测试模式，测
量更迅速。
PW6001除了平缓而宽广的频率特性以外，通过补偿传
感器的相位误差，可高精度的进行高频且低功率因数的
评估。
PW6001的谐波分析最大可分析基波300kHz、频宽
1.5MHz。对用于斩波电路的电抗，可通过与开关频率同
步的谐波分析，来测量各谐波次数的电压·电流有效值
和相位角。
运用谐波分析结果和用户自定义运算，可进行电路的阻
抗、电阻、电感的计算。X-Y绘图功能对于阻抗分析非常
有用。
高频且低功率因数的设备的评估 传感器的相位补偿功能
与开关频率同步的谐波分析 电路的阻抗分析
推荐点
用户自定义运算
宽频模式
谐波分析
抗干扰性
电流传感器
相位补偿功能
CMRR
80dB/100 kHz
高速采样
5MS/s
TrueHD
18bit 分辨率
Ls
Rs
频率 [Hz]
AC/DC电流直接输入单元PW9100的相位特性补偿示例(典型值)
相位角 [ °]
-10
-8
-4
-6
0
-2
2
10 M1 M100 k10 k1 k10010
应用案例
电抗
DC
电源
升压DC
负载
相位
相位 ( 使用相位补偿功能时)
·阻 抗 Z [Ω] = 基 波电 压 / 基 波电 流
·串联电阻Rs[Ω]=Zxcos(电压相位角-电流相位角)
·串 联 电 感 L s [ H ]
=Zxsin(电压相位角-电流相位角)/(2×π×频率)
电抗的阻抗 -
频率特性的 X-Y 绘图
10
太阳能
面板
风力
涡轮机
变频器 逆变器
功率系统
负载
功率调节器(PCS)
直流测量
交流测量
可同时显示效率、损耗、基波无功功率Qfnd、DC纹波
率、三相不平衡率等PCS需要的参数。需要的测量项目
一目了然，提高测试效率。而且，通过将DC功率通道的
同步源设为输出AC功率通道，可与输出的AC完全同步，
对DC功率和稳定后的效率进行测量。
支持PCS固有的测量
DC 功率 ( 面板输出 )
三相功率 ( 功率调节器输出 )
转换效率
纹波率
频率
电压总谐波畸变率
不平衡率
基波无功功率
配备有符合IEC61000-4-7的IEC标准谐波测量的模式。
在风力发电中，发电端和系统端频率不同的情况下，通
过双矢量显示，可对发电端和系统端的三相平衡状态一
目了然。开关电源等造成的2kHz ～ 150kHz传导干扰的
评估也可通过FFT分析进行测量。
谐波分析和传导干扰评估
应用案例
马达分析
独立输入
IEC模式
谐波分析
买卖电的分别累积
2系统矢量显示
多种测量项目
DC精度
±0.02 ％rdg.
频率精度
±0.01 Hz
事件触发
推荐点
PV/风力发电用功率调节器(PCS)的效率测量
*基本精度±0.01Hz在数据更新50ms以上的情况下规定。
要以高精度测量频率时请咨询。
业界顶级的PCS评估其精度和稳定性能，需要频率测
量。在被测物测试参数同时，最多可以6ch进行高精度
频率测量(2台同步时12ch)。
电压频率测量基本精度±0.01Hz*
时间 [s]
电压频率测量值的偏差
频率[Hz]
49.995
49.996
50.000
50.002
50.003
50.004
50.001
49.997
49.998
49.999
50.005
534210
PW6001
以往机型 ( 模拟方式 )
配备事件触发功能。可对有效值、频率等任何测量项目
(最多4个)设置触发，事件发生时的波形最多记录100
秒。若要记录超过100秒的波形时，可使用D/A输出功能
(数据分析&D/A输出选件)通过记录仪观测波形和记录，
从而简化评估系统。(记录仪无需外接差分探头或电流
探头)
2. 通过事件触发开
始记录波形
3. PW6001内存最多
记录100秒
4. 超过100秒时，通过D/A
输出记录波形
通过事件触发进行波形分析
T
1.有效值变化
可以通过输入波形的FFT分析进行干扰测量、输出的谐波测量
