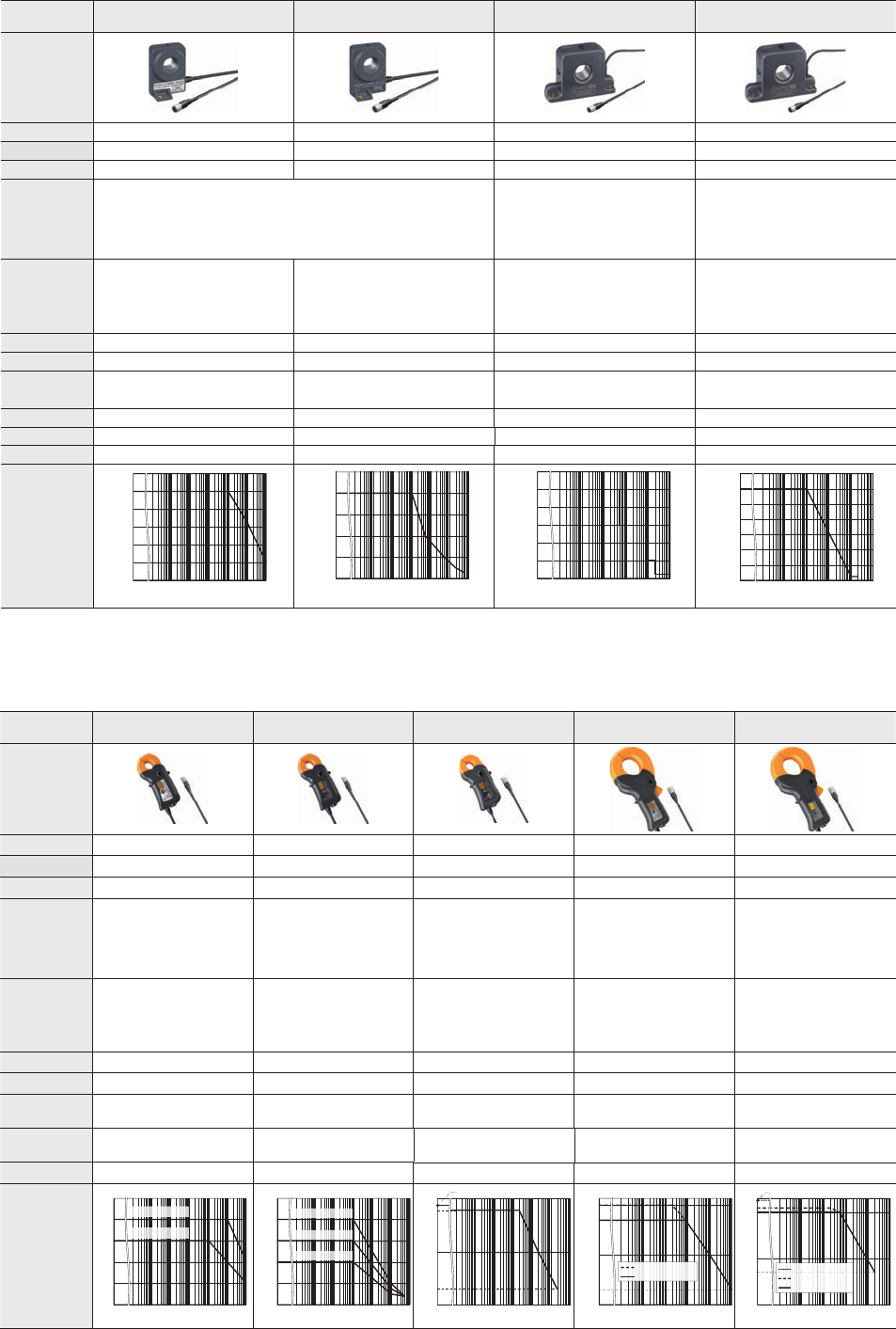

18
AC/DC电流传感器
CT6841-05
AC/DC电流传感器
CT6843-05
AC/DC电流传感器
CT6844-05
AC/DC电流传感器
CT6845-05
AC/DC电流传感器
CT6846-05
外观
额定一次电流 AC/DC 20 A AC/DC 200 A AC/DC 500 A AC/DC 500 A AC/DC 1,000 A
频率带宽 DC ~ 1 MHz DC ~ 500 kHz DC ~ 200 kHz DC ~ 100 kHz
DC ~ 20 kHz
可测量导体直径 φ20 mm以下(绝缘导体) φ20 mm以下(绝缘导体) φ20 mm以下(绝缘导体) φ50 mm以下(绝缘导体) φ50 mm以下(绝缘导体)
基本精度
±0.3％rdg.±0.01％f.s.,±0.1°
(DC < f ≤ 100 Hz)
±0.3％rdg.±0.05％f.s.,
(DC)
±0.3％rdg.±0.01％f.s.,±0.1°
(DC < f ≤ 100 Hz)
±0.3％rdg.±0.02％f.s.,
(DC)
DC < f ≤ 100 Hz范围
±0.3％rdg.±0.01％f.s.(振幅)
±0.1°以内(相位)
DC范围
±0.3％rdg.±0.02％f.s.(振幅)
DC < f ≤ 100 Hz范围
±0.3％rdg.±0.01％f.s.(振幅)
±0.1°以内(相位)
DC范围
±0.3％rdg.±0.02％f.s.(振幅)
DC < f ≤ 100 Hz范围
±0.3％rdg.±0.01％f.s.(振幅)
±0.1°以内(相位)
DC范围
±0.3％rdg.±0.02％f.s.(振幅)
频率特性
(振幅)
~500 Hz： ±0.3％rdg.±0.02％f.s.
~1 kHz： ±0.5％rdg.±0.02％f.s.
~10 kHz： ±1.5％rdg.±0.02％f.s.
~100 kHz： ±5.0％rdg.±0.05％f.s.
~1 MHz： ±30％rdg.±0.05％f.s.
~500 Hz： ±0.3％rdg.±0.02％f.s.
~1 kHz： ±0.5％rdg.±0.02％f.s.
~10 kHz： ±1.5％rdg.±0.02％f.s.
~50 kHz： ±5.0％rdg.±0.02％f.s.
~500 kHz： ±30％rdg.±0.05％f.s.
~500 Hz： ±0.3％rdg.±0.02％f.s.
~1 kHz： ±0.5％rdg.±0.02％f.s.
~10 kHz： ±1.5％rdg.±0.02％f.s.
~50 kHz： ±5.0％rdg.±0.02％f.s.
~200 kHz： ±30％rdg.±0.05％f.s.
~500 Hz： ±0.3％rdg.±0.02％f.s.
~1 kHz： ±0.5％rdg.±0.02％f.s.
~10 kHz： ±1.5％rdg.±0.02％f.s.
~20 kHz： ±5.0％rdg.±0.02％f.s.
~100 kHz： ±30％rdg.±0.05％f.s.
~500 Hz： ±0.5％rdg.±0.02％f.s.
~1 kHz： ±1.0％rdg.±0.02％f.s.
~5 kHz： ±2.0％rdg.±0.02％f.s.
~10 kHz： ±5.0％rdg.±0.05％f.s.
~20 kHz： ±30％rdg.±0.10％f.s.
使用温度范围 -40~+85℃ -40~+85℃ -40~+85℃ -40~+85℃ -40~+85℃
导体位置的影响 ±0.1％以下(20A，DC~100Hz) ±0.1％以下(20A，DC~100Hz) ±0.1％以下(100A，DC~100Hz) ±0.2％以下(100A，DC~100Hz) ±0.2％以下(1000A，50/60Hz)
外部磁场的影响
400 A/m 磁场(DC和60 Hz)范围
50 mA 以下
400 A/m 磁场(DC和60 Hz)范围
50 mA 以下
400 A/m 磁场(DC和60 Hz)范围
100 mA 以下
400 A/m 磁场(DC和60 Hz)范围
150 mA 以下
400 A/m 磁场(DC和60 Hz)范围
150 mA 以下
尺寸
153W×67H×25D mm
线长3 m
153W×67H×25D mm
线长3 m
153W × 67H × 25D mm
线长3 m
238W × 116H × 35D mm
线长3 m
238W × 116H × 35D mm
线长3 m
重量 350 g 370 g 400 g 860 g 990 g
减额特性
频率 [Hz]
0
10
20
40
30
50
100k 1M10k1k100101DC
-40 ≤ TA ≤ 60°C
60 < TA ≤ 85°C
最大输入电流 [Arms]
TA ：周 围 温 度
频率 [Hz]
0
100
200
400
300
500
100k
1M
10k1k100101DC
最大输入电流 [Arms]
-40 ≤ TA ≤ 40°C
40 < TA ≤ 60°C
60 < TA ≤ 85°C
TA ：周 围 温 度
频率 [Hz]
10
100
20
500
100k 1M10k1k100101DC
最大输入电流 [Arms]
DC720A
TA ：周 围 温 度
频率 [Hz]
10
100
20
1k
500
100k
10k1k100101DC
最大输入电流 [Arms]
-40 ≤ TA ≤ 60°C
-40 ≤ TA ≤ 85°C
TA ：周 围 温 度
频率 [Hz]
10
100
50
1k
1.2k
100k
10k1k100101DC
最大输入电流 [Arms]
DC1.7kA
-40 ≤ TA ≤ 40
-40 ≤ TA ≤ 60
-40 ≤ TA ≤ 85
AC/DC电流传感器
CT6862-05
AC/DC电流传感器
CT6863-05
AC/DC电流传感器
9709-05
AC/DC电流传感器
CT6865-05
外观
额定一次电流 AC/DC 50 A AC/DC 200 A AC/DC 500 A
AC/DC 1000 A
频率带宽 DC ~ 1 MHz DC ~ 500 kHz DC ~ 100 kHz
DC ~ 20 kHz
可测量导体直径 φ24 mm以下 φ24 mm以下 φ36 mm以下
φ36 mm以下
基本精度
±0.05％rdg.±0.01％f.s.,±0.2°
(DC, 16Hz~400Hz范围)
±0.05％rdg.±0.01％f.s.,±0.2°
(DC, 45Hz~66Hz范围)
±0.05％rdg.±0.01％f.s.,±0.2°
(DC, 16Hz~66Hz范围)
频率特性
(振幅)
~16 Hz： ±0.1％rdg.±0.02％f.s.
400Hz~1kHz: ±0.2％rdg.±0.02％f.s.
~50 kHz： ±1.0％rdg.±0.02％f.s.
~100 kHz： ±2.0％rdg.±0.05％f.s.
~1 MHz： ±30％rdg.±0.05％f.s.
~16 Hz： ±0.1％rdg.±0.02％f.s.
400Hz~1kHz: ±0.2％rdg.±0.02％f.s.
~10 kHz： ±1.0％rdg.±0.02％f.s.
~100 kHz： ±5.0％rdg.±0.05％f.s.
~500 kHz： ±30％rdg.±0.05％f.s.
~45 Hz： ±0.2％rdg.±0.02％f.s.
66 Hz~500 Hz: ±0.2％rdg.±0.02％f.s.
~5 kHz： ±0.5％rdg.±0.05％f.s.
~10 kHz： ±5.0％rdg.±0.10％f.s.
~100 kHz： ±30％rdg.±0.10％f.s.
~16 Hz： ±0.1％rdg.±0.02％f.s.
66 Hz~100 Hz: ±0.5％rdg.±0.02％f.s.
~500 Hz： ±1.0％rdg.±0.02％f.s.
~5 kHz： ±5.0％rdg.±0.05％f.s.
~20 kHz： ±30％rdg.±0.1％f.s.
使用温度范围 -30~85℃ -30~85℃ 0~50℃ -30~85℃
导体位置的影响 ±0.01％rdg.以下(50A，DC~100Hz) ±0.01％rdg.以下(100A，DC~100Hz) ±0.05％以下(DC100A) ±0.05％以下(AC1000A、 50/60Hz)
外部磁场的影响
400 A/m磁场(DC和60 Hz)范围
10 mA以下
400 A/m磁场(DC和60 Hz)范围
50 mA以下
400 A/m磁场(DC和60 Hz)范围
50 mA以下
400 A/m磁场(DC和60 Hz)范围
200 mA以下
对地间最大电压 CATⅢ 1000 V CATⅢ 1000 V CATⅢ 1000 V
CATⅢ 1000 V
尺寸 70W×100H×53H mm、线长3 m 70W×100H×53H mm、线长3 m
160W×112H×50H mm、线长3 m 160W×112H×50H mm、线长3 m
重量 约340 g
约350 g
约850 g 约980 g
减额特性
频率 [Hz]
0
20
40
100
80
60
100k 1M10k1k100101DC
最大输入电流 [Arms]
频率 [Hz]
0
100
200
400
300
100k 1M10k1k100101DC
最大输入电流 [Arms]
频率 [Hz]
0
100
200
400
300
500
100k10k1k100101DC
最大输入电流 [Arms]
频率 [Hz]
0
200
400
800
600
1000
1200
100k10k1k100101DC
最大输入电流 [Arms]
高精度传感器 闭口型(连接至输入端子Probe1)
高精度传感器　开口型(连接至输入端口Probe1)
接受不同线长定制。详情请咨询。
接受不同线长定制。详情请咨询。

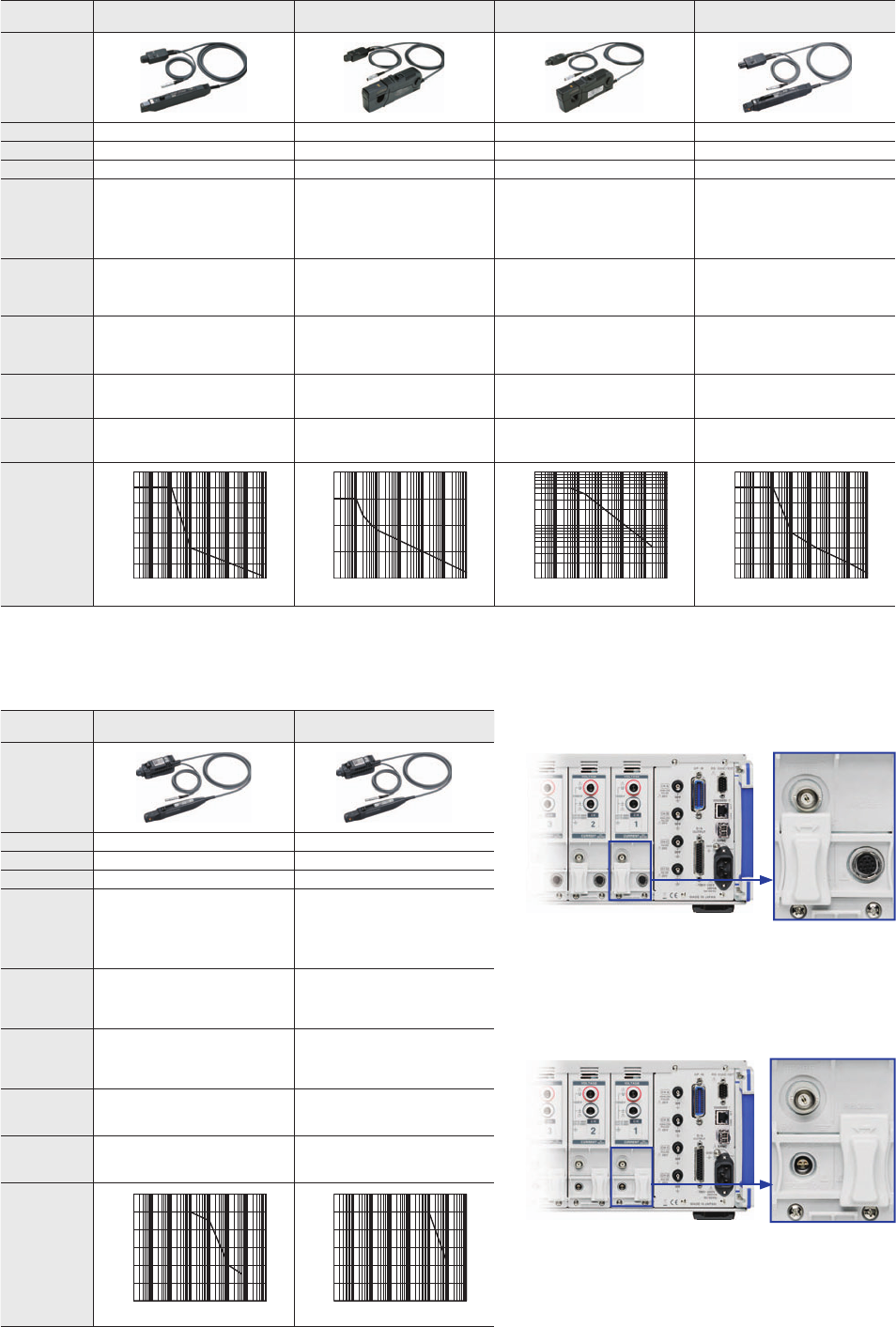

19
钳式电流探头
3273-50
钳式电流探头
3274
钳式电流探头
3275
钳式电流探头
3276
外观
额定一次电流 AC/DC 30 A AC/DC 150 A AC/DC 500 A
AC/DC 30 A
频率带宽 DC ~ 50 MHz (-3dB) DC ~ 10 MHz (-3dB) DC ~ 2 MHz (-3dB)
DC ~ 100 MHz (-3dB)
可测量导体直径 φ5 mm以下(绝缘导体) φ20 mm以下(绝缘导体) φ20 mm以下(绝缘导体)
φ5 mm以下(绝缘导体)
基本精度
0~30 Arms ±1.0％rdg. ±1 mV
30 Arms ~ 50 Apeak ±2.0％rdg.
(DC, 45~66Hz范围)
0~150 Arms ±1.0％rdg. ±1 mV
150 Arms ~ 300 Apeak ±2.0％rdg.
(DC, 45~66Hz范围)
0~500 Arms ±1.0％rdg. ±5 mV
500 Arms ~ 700 Apeak ±2.0％rdg.
(DC, 45~66Hz范围)
0~30 Arms ±1.0％rdg. ±1 mV
30 Arms ~ 50 Apeak ±2.0％rdg.
(DC, 45~66Hz范围)
使用温湿度范围
0℃~40℃
80%rh以下(没有结露)
0℃~40℃
80%rh以下(没有结露)
0℃~40℃
80%rh以下(没有结露)
0℃~40℃
80%rh以下(没有结露)
外部磁场的影响
最大相当于20 mA
(DC以及60 Hz、400 A/m的磁场)
最大相当于150 mA
(DC以及60 Hz、400 A/m的磁场)
最大相当于800 mA
(DC以及60 Hz、400 A/m的磁场)
最大相当于5 mA
(DC以及60 Hz、400 A/m的磁场)
尺寸 175W×18H×40D mm、 线长1.5 m 176W×69H×27D mm、 线长2 m 176W×69H×27D mm、 线长2 m 175W×18H×40D mm、 线长1.5 m
重量 约230 g 约500 g 约520 g 约 240 g
减额特性
频率 [Hz]
0
10
5
15
30
25
20
10M 100M1M100k10k1k10010
最大输入电流 [Arms]
频率 [Hz]
0
100
50
150
10M1M100k10k1k10010
最大输入电流 [Arms]
频率 [Hz]
0
100
500
10M1M100k10k1k10010
最大输入电流 [Arms]
频率 [Hz]
0
10
5
15
30
25
20
10M 100M1M100k10k1k10010
最大输入电流 [Arms]
宽频带探头(连接到输入端子Probe2中)
传感器的切换方法
高精度传感器用端子：将滑盖向左移动。
宽频带探头用端子：将滑盖向右移动。
连接CT6862-05、CT6863-05、9709-05、CT6865-05、
CT6841-05、CT6843-05、CT6844-05、CT6845-05、
CT6846-05、PW9100-03、PW9100-04时
连接3273-50、3274、3275、3276、CT6700、CT6701时
电流探头
CT6700
电流探头
CT6701
外观
额定一次电流 AC/DC 5 Arms AC/DC 5 Arms
频率带宽 DC ~ 50 MHz (-3dB) DC ~ 120 MHz (-3dB)
可测量导体直径 φ5 mm以下(绝缘导体) φ5 mm以下(绝缘导体)
基本精度
(23℃±5℃)
typical±1.0% rdg. ±1 mV
±3.0％rdg. ±1 mV
(DC, 45~66Hz范围)
typical±1.0% rdg. ±1 mV
±3.0％rdg. ±1 mV
(DC, 45~66Hz范围)
使用温湿度范围
0℃~40℃
80%rh以下(没有结露)
0℃~40℃
80%rh以下(没有结露)
外部磁场的影响
最大相当于20 mA
(DC以及60 Hz、400 A/m的磁场)
最大相当于5 mA
(DC以及60 Hz、400 A/m的磁场)
尺寸 155W×18H×26D mm、 线长1.5 m 155W×18H×26D mm、 线长1.5 m
重量 约250 g 约250 g
减额特性
频率 [Hz]
0
2
1
3
6
5
4
100M
1G10M1M100k10k1k100
最大输入电流 [Arms]
频率 [Hz]
0
2
1
3
6
5
4
100M
1G10M1M100k10k1k100
最大输入电流 [Arms]

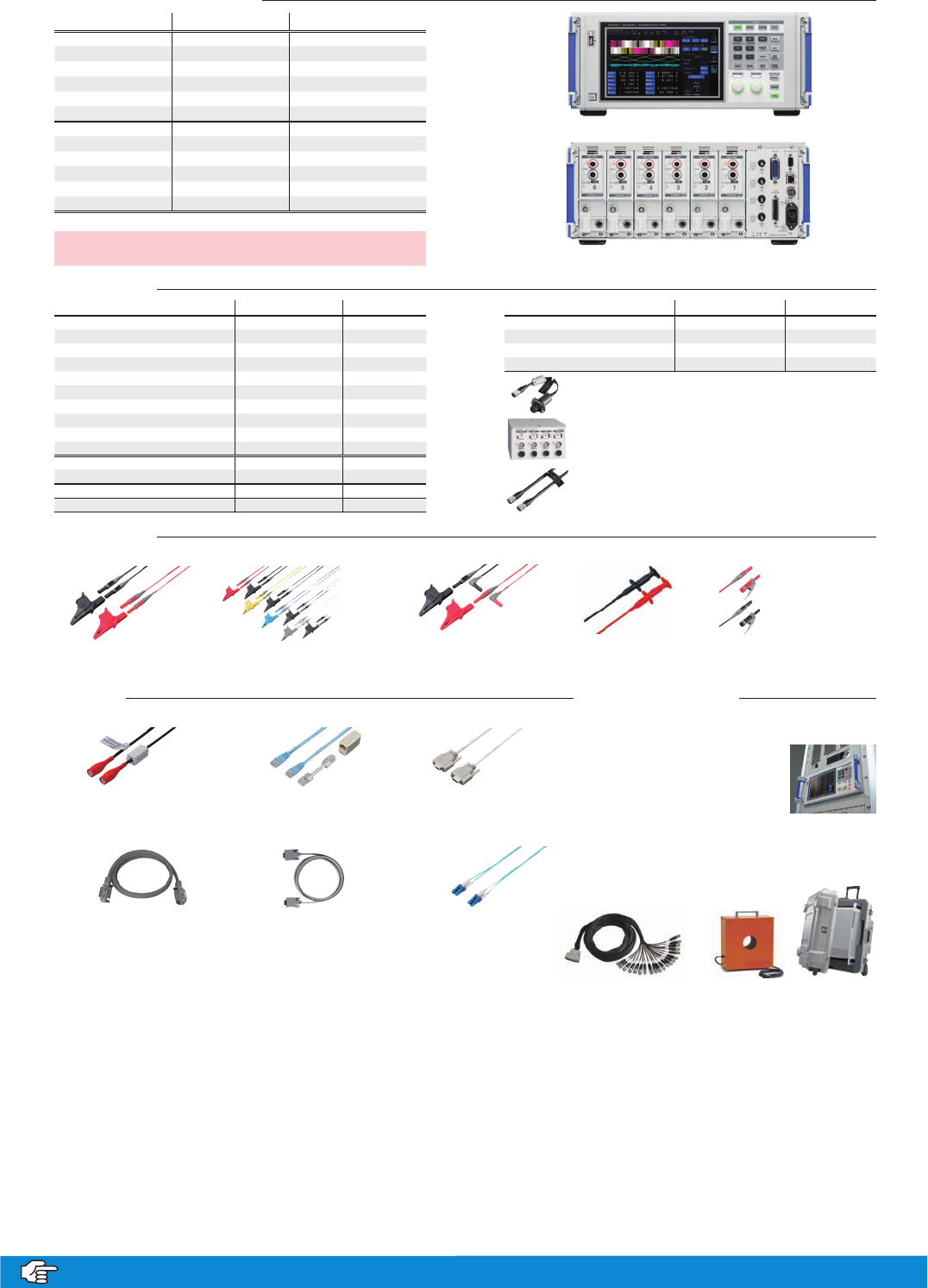

型号 使用通道数 马达分析 &D/A 输出
PW6001-01 1ch —
PW6001-02 2ch —
PW6001-03 3ch —
PW6001-04 4ch —
PW6001-05 5ch —
PW6001-06 6ch —
PW6001-11 1ch ○
PW6001-12 2ch ○
PW6001-13 3ch ○
PW6001-14 4ch ○
PW6001-15 5ch ○
PW6001-16 6ch ○
附件：使用说明书×1，电源线×1，D-sub25针用连接器(仅限PW6001-11～-16)×1
产品名：功率分析仪 PW6001
·测量需要选件中的电压线、电流传感器。
·搭载通道数、马达分析&D/A输出为出厂指定配置。之后无法追加，请注意。
PW6001-16(6ch，带马达分析 &D/A 输出 )
电压测量选件
(红，黄，蓝，灰各一根，
黑4根，1000 V规格，线长3 m)
L1000 电压线
CATⅣ600V
CATⅢ1000V
(红，黑各一根，
1000 V规格，线长3 m)
L9438
-50
电压线
CATⅣ600V
CATⅢ1000V
连接选件 其它(需要另外报价)
·携 带箱 ( 硬 皮 箱型，带轮子)
· D/A输出线D-sub25针-BNC(公头)
20ch转换，线长2.5m
·B lu eto ot h
®
串口适配器专用线1m
·机 架 五 金 ( E I A 用 ，J I S 用 )
·光缆 最长500m
·PW9100 额定5A版
·CT6904 800A额定版
·2,000A闭口型传感器(DC～5 kHz、φ80 mm)
下列产品也能购买。
详情请咨询。
外部控制用
线长2 m
外部控制用
9pin-9pin 直连型
线长1.5 m
用于同步控制，线长10 m
9151
-02
GP-IB连接线
9444 连接线 L6000 光缆
携带箱
9637 RS-232C连接线9642 LAN连接线L9217 连接线
9pin-9pin 十字头
线长1.8 m
配有交叉转换连接器，
线长5 m
绝缘BNC，马达输入用，
线长1.6 m
电流测量选件
(红，黑各一根)
电压线前端替换使用
9243 抓状夹
2,000A闭口型传感器
品名 型号 规格
AC/DC电流传感器 CT6862-05
(50A)
AC/DC电流传感器 CT6863-05
(200A)
AC/DC电流传感器 CT6904
(500A)
AC/DC电流传感器 9709-05
(500A)
AC/DC电流传感器 CT6865-05
(1000A)
AC/DC电流探头 CT6841-05
(20A)
AC/DC电流探头 CT6843-05
(200A)
AC/DC电流探头 CT6844-05
(500A)
AC/DC电流探头 CT6845-05
(500A)
AC/DC电流探头 CT6846-05
(1000A)
AC/DC 电流直接输入单元 PW9100-03
(50A, 3ch)
AC/DC 电流直接输入单元 PW9100-04
(50A, 4ch)
钳式电流探头 3273-50
(30A)
钳式电流探头 3274
(150A)
品名 型号 规格
钳式电流探头 3275
(500A)
钳式电流探头 3276
(30A)
电流探头 CT6700
(5A)
电流探头 CT6701
(5A)
转换线 CT9900
传感器单元 CT9557
连接线 CT9904
用于连接CT6862、 CT6863、 9709、 CT6865、
CT6841、 CT6843(型号后缀不带-05的产品)。
最多可将4个电流传感器输出波形加算1ch输出到
PW6001。
线长1m，用于连接CT9557的加算波形输出端子与
PW6001。
L9257 连接线
红色黑色各1根，
1000V规格，线长1.2m
CATⅣ600V、
CATⅢ1000V
L1021-01
红色1根
L1021-02
黑色1根
转接线
香蕉头转接-香蕉头、电压
输入转接用，线长0.5m
CATⅣ600V、CAT Ⅲ 1000V
机架五金
D/A 输出线
D/A 输出线
